Как снять дворники с машины: виды стеклоочистителей, особенности замены щеток

Как поменять щетки на дворниках

Правильно и быстро меняем щетки на стеклоочистителях

Щетки стеклоочистителей современных автомобилей – это очень важный элемент оснащения транспортного средства. Несмотря на кажущуюся простоту этого расходного элемента, от исправности щеток (в обиходе – «дворниками») зависит очень многое:

  • хорошая обзорность для водителя;
  • возможность осуществлять постоянный контроль за дорожной обстановкой;
  • эффективность управления машиной, маневрирования, торможения и т.д.;
  • поддержание лобового (а также – заднего) стекла в чистоте и исправности;
  • надежность и безопасность дорожного движения, в том числе – в условиях недостаточной видимости.

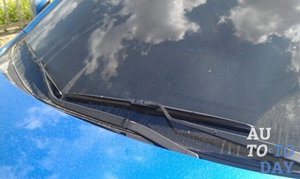

При хорошо работающих дворниках происходит эффективное удаление грязи и влаги с поверхности лобового стекла. Если же щетки изношены и продолжают работать, то через короткий промежуток времени на лобовом стекле могут появиться царапины, которые ухудшают прохождение света сквозь стекло и, следовательно, снижают качество реакции на окружающую обстановку.

Замена щеток стеклоочистителя – достаточно простой и нетрудоемкий вид работы, который под силу выполнить любому автовладельцу самостоятельно. Все что необходимо – изучить определенную информацию, разобраться, какой тип крепления щеток к дворникам применен на данной модели автомобиля и пошагово выполнить работу. Со второго раза уже никакие инструкции не потребуются.

Факторы, указывающие на необходимость замены щеток

Современные производители автомобильных запчастей и расходных материалов стараются максимально упростить владельцам уход за своими машинами. Так, новейшие модели дворников имеют на своем корпусе специальную отметку, так называемое «клеймо» в виде небольшого квадрата или треугольника. После установки новой детали на штатное место необходимо снять защитную пленку, а в процессе эксплуатации периодически проверять внешний вид отметки. Как только цвет ее поменяется, «выгорит», значит, пора менять запчасть.

Понять, нужна ли замена щеток стеклоочистителей, несложно и по другим признакам. Для этого следует периодически осматривать их, обращая особое внимание на следующее:

  • при работе дворников на стекле остаются следы грязи, полосы, разводы;
  • в «рабочей» зоне появляются достаточно большие неочищенные участки;
  • на стекле образуются узкие вертикальные полоски.

Следует также осматривать сами резинки щеток, чаще всего именно они изнашиваются вследствие потери эластичности, появления расслоений, сколов, микротрещин и т.п.

Различные виды крепления щеток стеклоочистителя

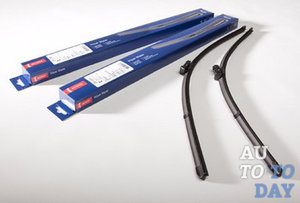

Прежде чем приступать к замене щеток необходимо приобрести новые детали. А для этого придется разобраться с типом крепления, применяемогодля конкретной машины. Как правило, используются следующие варианты:

  • типа «крючок»;
  • в виде бокового штыря;
  • «кнопочного» типа;
  • боковой зажим-фиксатор;
  • замок-штырь (чаще всего применяется на грузовых авто).

Простой порядок действий

Замена щеток стеклоочистителя – простая технологическая операция, с которой легко справится даже начинающий автомобилист. Все что нужно сделать, это снять старые, изношенные щетки и на их место установить новые изделия такой же длины и типа крепления. Порядок, следующий:

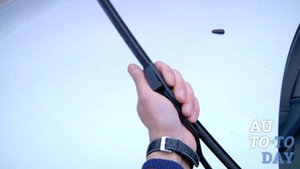

  • Рычаг поднимаем от стекла и фиксируем его в вертикальном положении.
  • Открываем заглушку, стопор, выполненный в виде специальной пластиковой крышки.
  • Одной рукой придерживаем щеткодержатель, а другой в это время тянем щетку вниз, выводим ее из-за зацепления с рычагом.
  • Устанавливаем на штатное место новую щетку и затягиваем ее плотно на штыре «до щелчка» или «до отказа».
  • Закрываем заглушку-стопор, проверяем прочность и надежность фиксации.

Работа выполнена, можно садиться за руль автомобиля!

Инструкция по замене

Процесс и способ замены дворников идентичен на всех автомобилях и совсем не сложен. Инструкция по замене стеклоочистителей:

  1. Нужно определить уровень износа стеклоочистителей. Тщательно осмотрите три элемента детали: рычаг снизу, лезвие из металла около рычага и саму щётку из резины. Чаще всего меняют именно щётки, так как они более всего изнашиваются из-за трения резины о стекло. Если резина износилась, это легко увидеть при работе, щётка плохо очищает стекло от снега и загрязнений.
  2. Нужно приобрести лезвия для замены. Рулеткой необходимо замерить длину уплотнителей из резины, и при выборе новеньких щёток придерживайтесь старых величин. При покупке нужно знать, что длина резиновых щёток между собой может отличаться.
  3. Приподнимите стальной рычаг, держа его вертикально по отношению к ветровому окну. Нужно учесть, что эта система на пружине, и в любой момент щётка может ударить по окну и разбить его. Снимите изношенную резину и внимательно осмотрите стык его и стальной ручки. В соединении должен быть фиксатор из пластика, с помощью него присоединяется резиновая основа. Аккуратно нажмите на прижим и удалите изношенную щётку с основания. Есть «дворники», крепящиеся на крючке.
  4. Выполняя смену резины, нужно смотреть, чтобы сам рычаг был на наибольшей дистанции от окна. Чтобы защитить его, можно положить на него мягкую ткань. Крепим купленный стеклоочиститель: вставьте новенькую резиновую щётку на место изношенной, и закрепите её до характерного щелчка.
  5. То же самое нужно сделать и с другим стеклоочистителем. Проконтролируйте величину щёток. Если один был длиннее, а другой короче, то новый комплект монтируйте, поэтому же принципу.
  6. Если стеклоочистители не функционируют, а сменить их нужно, то приподнимите капот и отыщите чёрный колпачок на передней оси рычага, слегка подденьте его и уберите. Рычаг снимается сильным движением, как бы стягивается с небольшого шлицевого соединения. Монтируя старую систему назад, установите рычаги так, чтобы элемент слева был на шесть сантиметров ниже ветрового стекла.
  7. «Дворник» справа устанавливаем идентично, ориентируясь на маркировку, которая находится под ветровым окном. Приступая к монтажу «дворников», установите на прежнее место движок системы.

Виды крепления щёток стеклоочистителя

Типы крепления щёток стеклоочистителя:

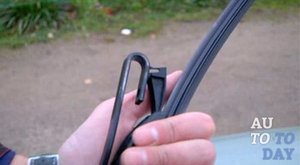

  • «Крючок» или «Hook», «J-hook». Это крепление выпускается давно, это многофункциональное крепление, обозначающееся «U». Величины его разные, но очень востребованные — 9Х3, 9Х4.
  • «Боковой штырь» или «Side pin», «Палец».
  • «Push button».
  • «Pin lock».
  • «Side mounting» или «Боковое крепление». Этот крепёж достаточно редко используется на авто, чаще всего его используют на марках Рено или на «американцах».
  • «Боковой зажим» или «Pinch tab». Эти крепежи устанавливаются чаще всего на «европейцах».
  • «Штыковой замок» или «Bayonet arm». Устанавливается на французских и грузовых авто. Такие же крепежи применяли и на «Жигулях».
  • «Верхний замок» или «Top lock».
  • Крепление «Клешня» или «Claw».
Читать еще:  Разрешается ли доливать воду в готовый электролит

Изготовители щёток автомобильных «дворников» без каркаса пошли различными путями. Выпуск «дворников» со специальным крепежом для определённых марок авто. Так делают компании «BOSCH» и «Valeo».

Достоинствами такого метода является сомкнутость крепежей, также можно учитывать кривизну ветрового стекла определённых марок авто. К недостаткам относится широкий выбор модификаций, что делает выбор их сложнее, а стоимость выше.

Выпуск стеклоочистителей с универсальным крепежом. Достоинством является большая универсальность «дворников» и лёгкость выбора под любую машину. Недостатком считается плохая аэродинамика, в сравнении со специальным крепежом и трудность монтажа.

Как снимать дворники: что нужно знать

Если владелец первый раз меняет дворники на машине, иногда подходящие щетки быстро подобрать бывает сложно. Чтобы определить тип крепежа, старый дворник лучше сначала снять. В случае, когда дворники покупаются отдельно, изначально лучше покупать универсальные решения. Это является гарантией того, что щетку затем получиться установить.

  • Так или иначе, для снятия дворника нужно сначала отвести (поднять) нижний рычаг от лобового стекла, после снять держатель с рычага (с учетом особенностей крепежа). При этом нужно соблюдать осторожность, чтобы случайно не задеть рычаг, который под силой пружины может ударить по стеклу. Чтобы подстраховаться, лучше положить на стекло мягкое плотное полотенце.
  • Далее, сняв держатель со щеткой с рычага, остается или поставить новый дворник, или заменить резиновую щетку. Во втором случае нужно отдельно учесть, как щетка крепится к держателю. Могут быть всевозможные зажимы, пробки и т.п. Главное, разобраться, как удерживается лезвие щетки. Сняв элемент из резины, необходимо поставить новый.

Подготовив новую щетку или заменив резиновое лезвие, необходимо установить и закрепить элемент на рычаге, учитывая все нюансы касательно того, как поставить дворники. Обычно при срабатывании фиксатора можно услышать щелчок. Далее остается аккуратно приложить дворник обратно к лобовому стеклу. На этом замену считают завершенной.

Индикатор износа щеток стеклоочистителя

Бескаркасные щетки часто комплектуются производителями индикатором износа. Это отметка на дворнике, выполненная специальной краской. Она расположена таким образом, чтобы быть заметной водителю. При установке такой щетки требуется снять защитную пленку с индикатора. С течением времени, под воздействием погодных условий, УФ лучей и прочих факторов, влияющих на износ дворников, индикатор изменяет цвет, что говорит о необходимости замены щеток.

Инструкция по снятию и замене дворников

Заменить израсходованный материал очень легко, и сделать это можно своими руками. Единственное, что важно сделать – это купить новую деталь, по размеру старой. Ведь зачастую дворники по длине отличаются друг от друга и это тоже важно учитывать.

Демонтаж происходит поэтапно:

  1. Рычаг ставится вертикально и отстраняется от лобового стекла. Его важно осторожно удерживать, чтобы не травмировать. Если он выскочит, может повредить стекло.

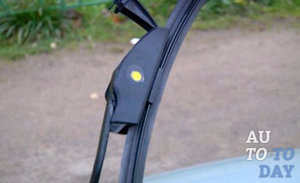

  2. Теперь необходимо открыть заглушку держателя и потянуть щетку вниз, при этом крепко удерживая держатель.
  3. После этого нужно взять заранее припасенную деталь, надеть ее на спицу и закрыть заглушку. Теперь потянуть ее вниз, выравнивая. Таким образом, операция завершена и можно приступить к другому очистителю окна. Он снимается точно также (автор видео — TheBrandConnect).

Особенности замены задних дворников

Есть некоторые модели машин, на которые также не будет лишним установить задние очистители стекол. Схема монтажа на задних окнах достаточного отличается от установки очистителя стекол на передние окна. В случае с установкой задних дворников нельзя сказать, как поменять дворники, потому что все машины разные и подход к ним индивидуален. В качестве примера можно взять обычный универсал Лада Калина.

  1. На дворнике находится гайка крепления, а над ней защитный элемент. Этот металлический колпачок необходимо поднять вверх.
  2. Затем взять ключ на 10 и осторожно, чтобы не выронить шайбу под ней, открутить гайку. Теперь немного повернуть прибор и осторожно потянуть на себя. Он соскочит без проблем. После этого можно снимать механизм для очистки окон.
  3. Теперь на демонтированном устройстве нужно потянуть за деталь и отверткой ослабить фиксатор, который удерживает деталь на рычаге. Заменить ее можно точно так же как заменяются передние стеклоочистители. При покупке щеток нужно обращать внимание на изгиб щетки, ведь даже он влияет на качество очистки.

Разновидности конструкции

Снятие старых стеклоочистителей

Как поменять щетки стеклоочистителя самостоятельно? Первым делом нужно снять старые «дворники». Для этого нужно перевести рычаг стеклоочистителя в вертикальное положение, просто потянув его на себя. Некоторые рычаги резко возвращаются в прежнее положение, поэтому желательно удерживать его.

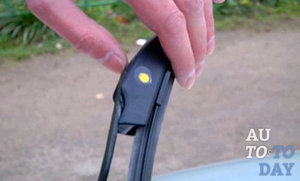

Далее нужно открыть заглушку держателя. Обычно для этого не нужно прилагать серьезных усилий.

Снимаем старый стеклоочиститель. Для этого одной рукой удерживаем «дворник», а другой – тянем щетку вниз.

Так как повторное использование стеклоочистителей невозможно, выбрасываем их в мусорную корзину.

Как поменять дворники

Первым делом следует выяснить, нуждаются ли на Шкода А7 дворники в замене. На это укажут разводы омывателя, остающиеся на лобовом стекле после «прохода» щетки, а также посторонние, нехарактерные звуки при работе системы.

Для замены необходимо сервисное положение дворников Шкода Октавия А7. Удивительно, но не все знают, как это сделать. Алгоритм такой:

  1. Выключить зажигание.
  2. Снова включить зажигание, но не активировать стартер.
  3. Включить режим одиночного «прохода» щеток. На Шкода А7 для этого нужно правую подрулевую ручку однократно «щелкнуть» вниз.
  4. Снять старые щетки, нажав зажим. Установить вместо них новые.
  5. Вывести дворника из сервисного положения, для чего правую подрулевую ручку перевести в крайнее нижнее положение, только после этого можно заводить двигатель.
Читать еще:  Ручная замена ремня генератора ваз 2112 16 клапанов: инструкции с фото

Замена щеток стеклоочистителя и дворников на Шкода Октавия А7 — тема видео ниже:

Как снять щетки стеклоочистителя?

  • Как снять щетки стеклоочистителя?
  • 1. Виды креплений щеток дворников
  • 2. Процесс снятия щеток стеклоочистителя
  • 3. Особенности демонтажа щеток стеклоочистителя

На первый взгляд, снятие автомобильных щеток – не такая уж и хитрая задача, но как показывает практика, у многих водителей эти манипуляции вызывают определенные трудности. Основным источником проблем, в данном случае, являются разные виды креплений щеток стеклоочистителя, с которыми иногда непросто разобраться. Умение снять и обратно установить автомобильные дворники необходимо любому автомобилисту, ведь в жизни периодически возникают ситуации, требующие замены указанного элемента. Поэтому следует более детально разобраться в данной теме.

  • 1. Виды креплений щеток дворников
  • 2. Процесс снятия щеток стеклоочистителя
  • 3. Особенности демонтажа щеток стеклоочистителя

1. Виды креплений щеток дворников

Еще один известный тип крепления щеток – это «Side pin». Это крепление обрело широкую известность среди автопроизводителей, начиная с 2004 года, и по сегодняшний день считается одним из наиболее востребованных и надежных креплений.

Крепление «PushButton» появилось в 2007 году, и по сей день используется в качестве заводского крепежа в ряде моделей (марки Audi, Peugeot, Skoda, VW). Иногда указанный тип крепления путают с другим – «Slim-Top», но основным отличием этих двух изделий является ширина посадочной части: «Slim-Top» — 16 мм, а «PushButton» — 19 мм.

Тип «Pinch tab» — еще один из возможных вариантов крепления щеток стеклоочистителя. Зачастую его можно встретить на современных автомобилях европейского происхождения. Для сравнения, «Bayonet arm» применяется в основном на французских автомобилях марки «Renault», а после 2004 года их начали устанавливать и на шведских моделях «Saab».

В ряде автомобилей марки BMW 5 и 6 серий представлен тип крепления «Top lock», а на машинах Mercedes-Benz C и CLS-класса, а также на некоторых Audi можно встретить крепление-штырь – «Pin lock», который часто называют «штифтом» или «фиксатором». Также существует крепление «Claw», в большинстве случаев оно устанавливается на ряде автомобилей марки Audi и Seat.

2. Процесс снятия щеток стеклоочистителя

Чтобы демонтировать щетку дворника, для начала следует немного сместить его конструкцию, то есть отвести нижний рычаг элемента от лобового стекла автомобиля, попутно подняв крепление металлической составляющей стеклоочистителя. После того как рычаг приобрел устойчивое положение, необходимо снять резиновую щетку.

Выполняя эту задачу, обратите внимание на стык, в котором щетка фиксируется в держателе. На этом стыке расположена пластмассовая пробка, удерживающая «лезвие» щетки. Для быстрого снятия резиновой части стеклоочистителя нажмите на эту пробку, она раздвинет стык, и вы сможете изъять изношенный элемент. В некоторых случаях транспортные средства комплектуются дворниками с установленными в корпусе специальными флажками, предназначенными для демонтажа щеток.

Как только эти флажки меняют свое положение, старая резинка сама отпадает от держателя. Правда, в процессе снятия резины следует постоянно следить за положением рычага дворника, так как он удерживается маленькой пружиной, которая может слишком сильно растянуться или вообще оборваться. Поэтому, если пружину плохо зафиксировать, то элемент запросто сместится и нанесет вред лобовому стеклу.

Сняв старые щетки, на их место сразу устанавливают новые. Так же, как и снятие, этот процесс не должен отнять у вас много времени, ведь все, что требуется, – это вставить новую деталь в держатель и поворачивать его до тех пор, пока он не займет свое конечное положение. О том, что деталь зафиксирована, будет свидетельствовать характерный щелчок. Услышав его, можете обратно сместить дворник к лобовому стеклу и продолжить дальнейшую эксплуатацию своего транспортного средства.

Возможен и другой вариант демонтажа щеток стеклоочистителя. В этом случае, для снятия резиновой ленты необходимо откинуть рычаг стеклоочистителя вверх и отжать пластмассовый фиксатор, расположенный в оси посредине щетки. Отжав фиксатор, легким движением руки стяните щетку с рычага и выполните требуемое действие: замените ее новым элементом или же выполните замену только резиновой ленты в старой детали.

Для осуществления замены резиновой ленты надо разогнуть крепежные скобы, расположенные на одной из сторон щетки, после чего снять изношенную резиновую ленту и установить металлические фиксаторы на новый элемент. Только следите, чтобы изгиб был направлен строго вниз (к стеклу). Установив в щетку новую резиновую ленту, зажмите ее, используя ранее разжатые крепежные скобы.

В случае, когда неисправен сам механизм стеклоочистителя, одной заменой щетки уже не обойтись. Придется менять рычаг, а для этого дворники следует полностью демонтировать. Для выполнения задачи откройте капот машины и найдите там черный защитный колпачок (должен быть размещен спереди оси рычага). Для снятия его нужно легонько поддеть. Под ним расположена шестигранная гайка, удерживающая шайбу. Открутив ее, вы сможете снять рычаг, установленный в мелкошлицевом соединении на оси стеклоочистителя.

Обратите внимание! В процессе обратной сборки рычаги дворников следует прикручивать таким образом, чтобы левый элемент располагался примерно в шести сантиметрах от нижней части ветрового стекла, а правая деталь дошла до нижней маркировки, нанесенной на его поверхность. Кроме того, важно, чтобы все работы по монтажу дворников проводились только лишь после того, как двигатель стеклоочистителей займет исходное положение.

Читать еще:  Какое напряжение должно быть на автомобильном аккумуляторе

3. Особенности демонтажа щеток стеклоочистителя

Любые ремонтные работы имеют свои особенности, зная о которых, можно избежать серьезных проблем в дальнейшем. Что касается снятия щеток стеклоочистителя автомобиля, то, наверное, самым важным моментом всего процесса является защита лобового стекла от удара плохо зафиксированного рычага. Может, он и не разобьет окно полностью, но нанесение серьезных повреждений вполне возможно. Чтобы избежать таких нежелательных последствий, выполнять демонтаж щеток следует с предельной осторожностью, а само стекло желательно защитить с помощью плотного покрывала.

Если вы не знаете, какой тип крепления щеток дворников установлен на вашей машине, всегда можно применить смекалку. Некоторые автопроизводители оборудовали свои творения хитромудрыми креплениями типа «Top lock», «Side pin», «Pushbutton» или «Pinch tab». Соблюдая осторожность, разобраться с ними несложно, тем более зачастую к комплекту новых щеток прилагается инструкция по их снятию и обратной установке. Она поможет разобраться в тонкостях замены щеток на дворниках с необычным креплением.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Типы щеток

В нынешних реалиях существует 2 варианта дворников. Первые – типичные металлические элементы, устанавливаемые на подавляющее большинство авто. Это резиновый каркас, в паз которого вставляется резиновая прокладка-щетка. Недостаток состоит в малом времени эксплуатации, поскольку резина достаточно быстро подвергается коррозии, из-за чего дворник при работе сильно скрепит и дребезжит, а качество работы оставляет желать лучшего. Поставить щетки – полдела, их нужно еще систематически менять.

Вторые – бескаркасные модели, устанавливаемые на современный автопром и эксклюзивные дорогие модели машин. Примечательно, что они удобнее и практичнее своих «конкурентов». Созданы на основе бескаркасного держателя и чистящего элемента из графита с каучуком. Надежность такой конструкции зависит от упругости держателя. На дорогих моделях можно также заметить небольшой спойлер, прижимающий передние и заднюю щетку стеклоочистителя на скорости свыше 120 км/ч.

Современные автоконцерны поставляют целую инструкцию к автомобилю, где значится, как правильно установить дворник и резиновый уплотнитель. А что делать, если мануала под рукой нет?

Какими бывают типы крепления

Для начала необходимо разобраться в том, какие бывают типы креплений. Наиболее распространенный вариант – “крючок”. Это классический тип, но некоторые компании выпускают дворники с различными вариантами фиксаторов, защелками и зажимами. А есть и такие, которые производят универсальные щетки с адаптерами, чтобы их можно было подсоединить в любой конструкции. Например, выделяют:

  • крепление крючок,
  • боковой штырь – например, его используют для BMW, на некоторых моделях Mercedes-Benz и Peugeot,
  • крепеж-кнопка,
  • штыковой замок (такое крепление характерно для грузовиков),
  • боковой крепеж, который применяется в основном на американских авто.

Чтобы правильно снять крепеж того или иного типа своими руками, нужно прочитать инструкцию производителя. Но, конечно, есть и общие правила, как снимать щетки стеклоочистителя, которые тоже нужно знать.

Как продлить жизнь дворникам

Чтобы реже задумываться о том, как поменять щетки, их необходимо правильно эксплуатировать. Установив на машину дорогие, качественные и надежные очистители, вы не будете защищены от их быстрого выхода из строя, используя их, чтобы, например, удалить наледь с лобового стекла.

Смешанный с песком лед губителен для любых стеклоочистителей. В связи с этим, включайте их, чтобы очистить стекло от влаги и не эксплуатируйте, когда стекло высохло.

Продлить срок службы дворников можно за счет частого мытья и периодического обезжиривания. Использовать для этого растворители нельзя, они наоборот повредят резинку, и в скором времени ее придется менять. Оптимальным вариантом станет применение силиконовой смазки, которая повысит функциональность щеток в сильные морозы.

Образующийся во время морозов лед затрудняет движение дворников, работающих с подогреваемым лобовым стеклом машины. Для решения этой проблемы достаточно, прежде чем поменять стеклоочистители на зимние, впрыснуть под чехол силиконовую смазку. Она вытеснит из щетки лишнюю влагу, не позволяя замерзнуть изнутри. Для лучшей эффективности работы дворников периодически проверяйте, насколько плотно они прилегают к стеклу машины.

Производители автозапчастей предлагают вниманию владельцев машин специальные химические модификаторы резинок, возвращающие эффективность изношенным стеклоочистителям. Впрочем, попробовавшие данный способ хозяева машин говорят о том, что эффекта от состава хватает на несколько дней, после чего дворники работают еще хуже, чем до использования модификатора.

Порванную или изношенную резинку можно заменить отдельно, при этом нет необходимости в том, чтобы поменять дворник на машине в сборе. Впрочем, изготовители говорят, что эффект от такой замены будет не слишком явным.

Специалисты утверждают, что если поменять резинку дворника на машине на новую, то она будет справляться со своей основной функцией по очистке лобового стекла от воды и грязи. Необходимости в приобретении дорогих иностранных резиновых лезвий нет, можно обойтись и отечественными щетками.

Думая, как поменять дворники на машине, чтобы избежать в дальнейшем неприятностей, используйте оригинальные, проверенные временем стеклоочистители, имеющие положительные отзывы не только от автоэкспертов, но и от владельцев авто. Отметим также, что при наличии на лобовом стекле большого количества царапин, даже самые лучшие щетки не смогут сделать видимость идеальной.

Эффективность дворников возрастает, если они очищают гладкое стекло. Да и изнашиваться в этом случае они будут дольше. Компании, занимающиеся производством стеклоочистителей, рекомендуют одновременно с покупкой новых щеток приобретать средство «антидождь» для лобового стекла, использование которого уменьшает необходимость в работе дворников, тем самым продлевая срок их службы.
