Как должны светить противотуманные фары. Регулировка противотуманных фар

Регулировка фар своими руками

71 2 126k

21 5 63k

Для того, чтобы избежать таких проблем как уменьшенная зона видимости в темное время суток, а также увеличение опасности для водителей, едущих по встречной полосе, нужно правильно отрегулировать фары автомобиля.

Универсальная инструкция по регулировке фар

Это можно сделать вручную, при помощи специалистов автосервиса или применив нужное оборудование. Если вы хотите сэкономить, но правильно осуществить данную процедуру, то самостоятельная регулировка фар производится в четыре этапа:

• сделать разметку на стене;
• осуществить разметку ламп;
• настроить ближний свет;
• настроить дальний свет.

Предназначение

ПТФ производят широкий, низменный луч света, который помогает водителю увидеть дорогу во время любых суровых погодных условий. В отличие от фар ближнего света сияющий свет ПТФ ближе к земле, что предотвращает отражение от тумана, дождя и снега.

Противотуманки, как правило, расположены под фарами регулярного света автомобиля. Они бывают разной формы, а их широкие лучи света имеют острый срез в верхней части.

Устанавливают противотуманные фонари на низком уровне. Они могут быть жёлтого или белого цвета.

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов. Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание.

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

А противотуманные фары как раз созданы для того, что бы запускать свет вдоль дорожного полотна, где весь воздух имеет не такую повышенную влажность, а вследствие, и наиболее улучшенное освещение дороги.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

• Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля.
• Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще.
• При выборе фары обращайте внимание на светорассеиватель , который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы.
• Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах.
• Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно.

Как сделать стенд для регулировки фар

Стенд будет импровизированным. Для этого вам понадобится ровный участок асфальта и вертикальная стена. Удивительно, но даже в городе найти такое место получается далеко не сразу. Особенно вечером, когда все подобные площадки заняты припаркованными машинами. Ах, да: еще вам понадобится мел или изолента. Далее действуйте по плану:

1. Подгоните автомобиль «лицом» к стене, практически вплотную.
2. Отметьте на стене точку, соответствующую центру машины.
3. Отметьте также центры фар.
4. Отгоните автомобиль на 7,5 метра назад от стены.
5. Переведите салонную регулировку фар в ноль.

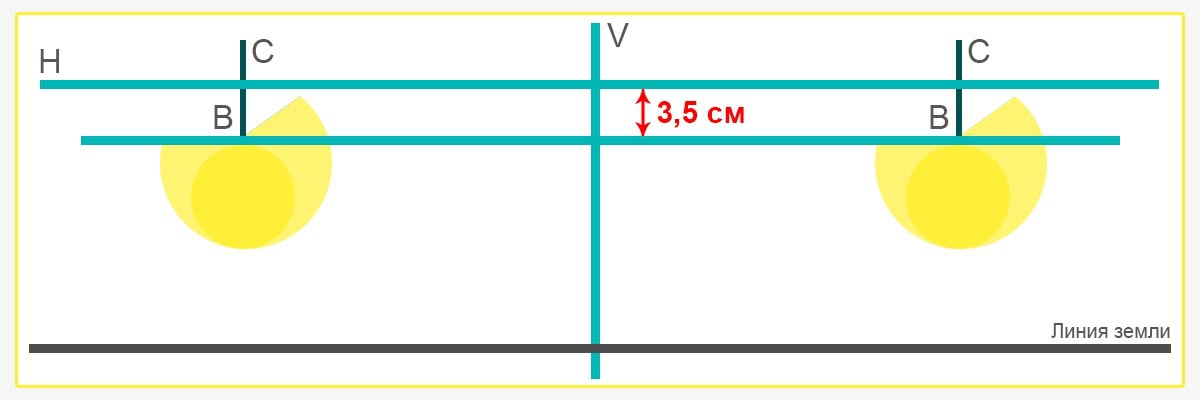

6. Проведите горизонталь, проходящую через отмеченные центры фар (линия H).
7. Проведите три вертикали: две через центры фар (C), третью – через центр машины (V).
8. Проведите вторую горизонталь: на 7,5 см ниже первой. Это и есть ваша цель. На пересечении этой черты с вертикалями центов фар вы получите две новые точки. Центры световых пучков фар ближнего света по итогу должны оказаться чуть ниже этой линии.
9. Регулируете фары так, чтобы они оказались в заданном положении.

Если у вас совмещенные фары, то на этом ваша задача завершена. Вы отрегулировали фары ближнего света, а дальний свет настроился вместе с ними.

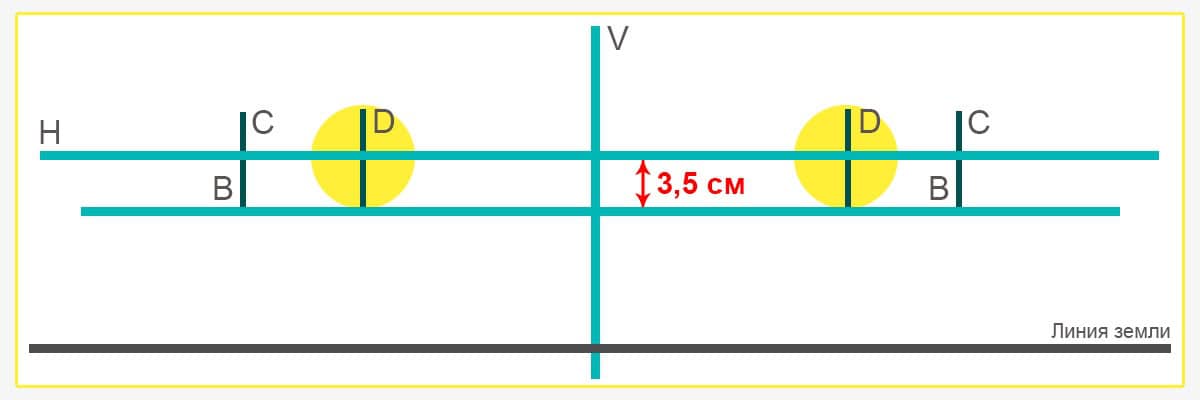

Если же фары раздельные, то придется отрегулировать и дальний свет. Делается это на том же стенде. Его световые пучки должны оказаться в точках Д.

Если нужно отрегулировать только одну фару

Если у вас сбита только одна фара, то и стенд как таковой вам не потребуется. Все, что вам нужно, – это стена. Подъезжаете, включаете фары и подгоняете одну к другой до симметрии.

Еще вариант – подсветить стену правильно выставленной фарой, выключив вторую. Прочертить горизонталь через центр светового пучка. Затем включить целевую фару, отключив ту, что работает нормально, и настроить ее по полученной линии.

Как правильно отрегулировать противотуманки?

Существует всего два варианта качественной регулировки ПТФ. Они достаточно эффективны и повсеместно применяются в автосервисах. Рассмотрим оба способа, но первый вариант более корректный, и мы его используем в нашей СТО.

Первый вариант

Для работы потребуется:

• Лазерный строительный уровень;
• Черный маркер или мел.
• Картон;
• Инструменты для регулировки противотуманных фар;
• Горизонтальная поверхность с вертикальной стеной.

Подготовка

Размещаем транспортное средство на ровном полу не ближе пяти метров от стены. Корректируем давление в колесах, доведя его до необходимых показателей. Во всех шинах оно должно быть равным. Протираем стекла противотуманных фар, чтобы нейтрализовать искажения света и ослабляем регулировочные болты. Если противотуманки утоплены в бампер, то необходимо снять декоративные заглушки, чтобы получить возможность регулировки. Для хорошей настройки необходимо точно определить центр плафона.

Начинаем регулировку

Теперь следует включить лазерный уровень и установить его таким образом, чтобы красный луч разделял противотуманную фару пополам. На стене также отразится луч лазера. Его необходимо отметить маркером или мелом. Таким образом, мы перенесли центр противотуманной фары на вертикальную плоскость. Включаем свет и один плафон закрываем картонкой. Регулировку следует выполнить так, чтобы граница светового луча осталась ниже нарисованной на стене линии. Аналогичную процедуру делаем со второй фарой.

Такие настройки являются оптимальными и полностью соответствуют ГОСТу. Поскольку противотуманки находятся ниже основных фар, то необходимо учитывать преломление света. Данный показатель измеряется в процентах и указывается на главной оптике. К примеру, на вашей фаре стоит значение 1,2%. Обычно противотуманные элементы устанавливают посередине между фарами и поверхностью дороги. Следовательно, коэффициент делим на два. Получаем 0,6%. Точно измеряем расстояние от машины до стены с разметкой. Этот промежуток составляет 5 м. Полученную величину умножаем на половину коэффициента преломления света. В нашем случае 5000 см умножим на 0,6% и получим 3 см. На стене чертим вторую линию, которая должна быть ниже первой на три сантиметра и регулируем противотуманки по новой линии. Благодаря такой точной настройке ПТФ не будут конфликтовать с основным светом, что максимально увеличит освещенность дороги в туман.

Второй вариант

Подготовка аналогичная, как в предыдущем случае. Однако вместо уровня используется обычная рулетка. На стене отмечается расстояние от центра противотуманных плафонов до пола. Маркируем линию, соединяя две отметки. Все остальные действия выполняем в такой же последовательности, как и в первом способе с учетом преломления света.

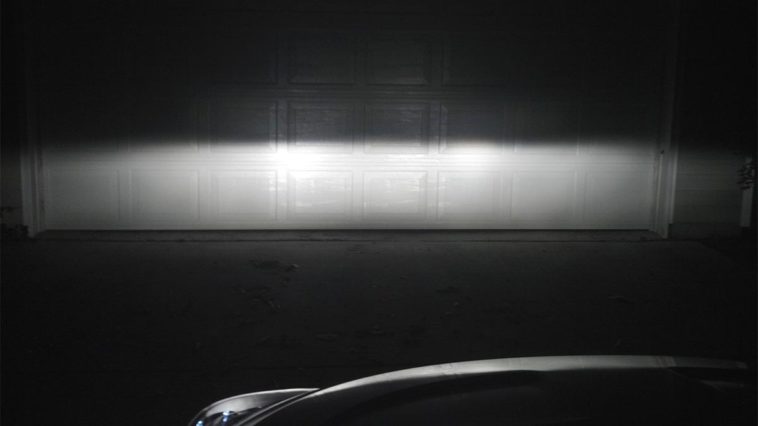

Как должны светить противотуманные фары?

Туман – это концентрация мельчайших капелек воды, которые способны отражать свет, ослепляя водителя. Причем, чем пучок света ярче, чем видимость хуже. Именно по этой причине свет противотуманок должен проходить максимально близко к земле.

Как выполняется настройка фар и регулировка

Начнем с того, что в норме фары автомобиля должны эффективно освещать дорогу так, чтобы водитель мог нормально оценивать дорожную ситуацию на приемлемом расстоянии и успеть среагировать должным образом. Параллельно не допускается ослепление встречных водителей.

По этой причине фары нельзя как слишком сильно опускать, так и поднимать. Фары должны быть выставлены в строго рекомендуемое положение. К этому и сводится вся суть регулировки света фар. Отметим, что на поверхности рассеивателя фары на большинстве авто (кроме линзованной оптики) есть особый рисунок, сформированный рифленой насечкой.

Этот рисунок рассеивает и переправляет световой поток таким образом, чтобы расширить зоны освещенности и улучшить освещенность самой дороги, а также минимизировать ослепление встречных водителей.

• Идем далее. На одних авто ближний и дальний свет могут быть реализованы при помощи одного блока в фаре, тогда как на других фара делится на составляющие модули ближнего и дальнего света. Как показывает практика, наибольшее внимание следует уделять тому, как выполнена регулировка ближнего света фар, так как именно такой свет используется чаще всего.

При этом регулировка ближнего света выполняется по определенной схеме. Общие правила регулировки света фар автомобиля сводятся к тому, что при такой регулировке осуществляется изменение направления оси пучка света за счет поворота отражателя, в фокусе которого находится лампочка.

Если просто, отражатель перемещают по вертикали и по горизонтали путем вращения двух регулировочных винтов, отвечающих за перемещения относительно вертикальной и горизонтальной плоскости. Винты зачастую находятся на задней поверхности блок-фары, могут быть расположены ближе к стеклу фары и т.д.

• Чтобы добиться максимально правильного положения отражателя, сначала световое пятно, которое формирует оптика, следует совместить со схемой регулировки для конкретного авто. Такие возможности дает специальный стенд регулировки фар.

Однако на деле схема регулировки света фар автомобиля вполне может быть реализована и самостоятельно в кустарных условиях. Для этого достаточно изучить, как настроить фары своими руками.

• Сначала нужно автомобиль без загрузки поставить на ровную горизонтальную площадку;
• Перед машиной на расстоянии 5 метров должен быть экран. Это может быть стена, забор до 1 метра в высоту, ворота гаража и т.д.;
• На указанный экран следует нанести вертикальную линию, которая будет лежать в плоскости симметрии авто;
• Справа и слева проводятся еще две симметричные линии, которые должны совпасть с центром левой и правой фары;
• Затем на такой же высоте, как и центр фары от земли, нужно нанести горизонтальную линию, после чего еще одну на 5 см. ниже.
• Далее включается ближний свет фар и можно начать регулировку. Сначала одну, затем другую фару прикрывают, определяя положение световой границы по схеме, которая нанесена на экран.
• В норме граница должна быть по второй линии (нижней). Если замечены отклонения, свет фар регулируют винтами для получения необходимого результата.

Порядок использования противотуманных фар

Конструктивное исполнение противотуманок должно отвечать требованиям существующей нормативно-правовой базы, включающей Правила Дорожного Движения (далее ПДД), ГОСТ 8769-75 (далее ГОСТ) и Правила (единообразные предписания) ЕЭК ООН. Перечень основных требований данных регламентов сводится к следующему:

• Световой луч, производимый противотуманной фарой, должен отвечать нескольким условиям:

— светораспределение луча направлено вниз, а его верхняя граница должна быть четко очерчена;

— величина горизонтального угла рассеивания не превышает 70 0 .

• Высота установки – не менее 250 миллиметров от поверхности дорожного полотна.
• Максимальное расстояние между противотуманной фарой и внешним габаритом транспортного средства – не более 400 миллиметров.

Кроме того, ПДД определен режим использования противотуманок — условия недостаточной (дождь, снег, туман) или ограниченной (горные дороги, крутые повороты) видимости.

Принцип действия противотуманки

Прежде чем хвататься за инструменты и регулировать своими руками положение ПТФ на автомобиле, каждый автовладелец должен разобраться в особенностях их работы.

А для этого необходимо вспомнить, что туман:

• Это мельчайшие частицы влаги, которые находятся в воздухе ;
• Исходящее тепло от земли (дорожного покрытия) не дает им опуститься, заставляя буквально висеть, что приводит к образованию молочной пелены ;
• Поток света, отражаясь от них как от зеркала, возвращается обратно и ослепляет водителя .

Узкое пространство для работы

Все водители знают, что включение обычных фар в тумане приводит к ухудшению видимости. Происходит это потому, что капельки влаги как раз и располагаются на уровне головного света современного автомобиля. Ведь их местоположение определялось для лучшего освещения дорожной обстановки – максимально близко к органам зрения водителя.

А у ПТФ другая задача – сделать возможным движение в тумане. Вот почему на авто их устанавливаются как можно ниже к дорожному полотну, чтобы они, что называется, «светили под туман».

Дело в том, что влажный воздух у самой земли более сухой, соответственно, не обладает бликующими свойствами.

Предостережение!
Ни в коем случае нельзя устанавливать противотуманки ниже, чем 25 см от дорожного полотна.
Это запрещено действующим ГОСТ 8769-75.
А вот что не запрещено, так это изготовление наклеек на фары, которые защитят их от камней.
Поскольку цена ПТФ не позволяет пренебрегать их безопасностью.

Техническая особенность светового потока

Второй момент, на котором следует акцентировать ваше внимание, это что:

1. Луч противотуманных фар по верхней кромке имеет четкую границу:
2. Это сделано для того, чтобы попадая на капли влаги, он не преломлялся вверх и не слепил водителей.

Справочно: за счет специальной формы линзы или нанесенных рисок на стекло классической фары, световой поток противотуманок имеет четкий горизонтальный срез.

Освещение обочины

Есть еще одна особенность противотуманных фар, о которой нередко забывают.

Ведь она такой же осветительный прибор, как и головной свет, т.е. должна:

1. Создавать достаточную для движения видимость дорожной обстановки;
2. И освещать обочину справа от автомобиля по ходу движения.

Для тех, кто уверен в своих силах

Для самостоятельной установки и настройки противотуманных фар автолюбителям все-таки потребуются определенные навыки. Изначально нужно убедиться, что автомобиль имеет необходимые места под этот элемент освещения. Опытные автомобилисты знают, что расстояние от конца бампера до фар должно быть одинаковым, противотуманки должны располагаться над центром основной оптики.

Как ни банально это звучит, но вначале нужно купить противотуманные фары. Если вы будете устанавливать их в специально отведенные места автомобиля, то выбирайте подходящую форму, если такие места отсутствуют, то любая будет приемлема.

Какое оборудование вам понадобится:

• сами фары;
• для подключения провода (они могут входить в комплект оборудования);
• инструмент для врезки оптики в бампер и для установки светового оборудования;
• иные средства и инструменты, которые всегда должны быть под рукой.

Стоит обратить внимание на реле, возможность его установки подскажут специально подготовленные места для таких осветителей. Значительно упростит установку и кнопка включения противотуманок в салоне.

Первый способ регулировки

В автомобилях ВАЗ 2114 установлена штатная блок-фара, которая одновременно отвечает за дальний и ближний свет. Поэтому достаточно отрегулировать ближний свет – дальний сам собой станет в правильное положение. Регулировка противотуманных фар осуществляется отдельно.

Процедура настройки происходит по следующему принципу:

• Автомобиль выведите на найденную горизонтальную поверхность, которая была выбрана для настройки фонарей.
• Остановите машину непосредственно перед стеной.
• На стенке при помощи мела сделайте обозначения, которые будут отвечать центральной точке авто и центрам фонарей.
• Обозначьте расстояние от земли до каждой из фар.
• Отметьте расстояние от центральной оси машины до каждой из фар.
• На пять сантиметров ниже проведите линию.

Регулировка света фар при помощи стены

• Далее нужно отъехать и остановиться на расстоянии 7,5 м от стены.
• Соедините на чертеже точки центров фонарей одной прямой.
• Начертите через те же центры пару вертикальных линий;
• Начертите через центровую точку машины отрезок, параллельный земле.
• На этом расчерчивание считается завершённым – зажигайте близкий свет фар.
• Угол наклона фонарей должен совпасть с горизонтальной линией, а начало, где граница света будет подниматься, совместите с местом пересечения линий.
• Настраивайте фары посредством вращения пары винтов – вы их найдёте на задней панели в подкапотном пространстве. Луч должен располагаться несколько ниже обозначения точки фары на чертеже.

Регулировка фар

#1 Partizani

• Пол: Мужчина
• Автомобиль: S-Max
• Двигатель: 2.0 SCTI (203PS)
• Имя: Вадим
• Коробка: Powershift
• Год выпуска: 2011
• Проживает: Москва

• Наверх

#2 Guest_Сеня с Семой_*

Помогите, плиз. Забрал машину после ремонта, замена правой фары, к дилеру ехать неохота а светят по разному.
Новая , правая, фара светит ниже старой. В мануале НЕ нашел рекомендация по настройке фар. Под капотом видны только два винта с внутренними шестигранниками. желтые такие. это и есть настройка вверх-вниз? ХЕЛП.
Да. большая просьба не давать советов с поездкой на станцию. мне лень!
Просто. что нужно подкрутить. чтоб пучок поднялся. и где находится это. что нужно подкрутить.
и еще. электро регулировка работает нормально.

• Наверх

#3 cobo

• Пол: Мужчина
• Автомобиль: Galaxy
• Двигатель: 2.3i (160PS)
• Имя: Валерий
• Коробка: АКПП
• Год выпуска: 2008
• Проживает: г. Череповец

• Наверх

#4 mOOm

• Пол: Мужчина
• Автомобиль: Galaxy
• Двигатель: 2.0i (145PS)
• Год выпуска: 2007
• Проживает: Москва (ЮАО)

Винт, ближний к бамперу, отвечает за схождение пучка (право-лево).
Винт, ближний к салону, отвечает за наклон (вверх-вниз).

При регулировке «на стене» .. правая фара должна светить чуть ниже .. тогда будет идеальное схождение пучков света на дороге.

Сообщение отредактировал mOOm: 22 Апрель 2010 — 21:17

• 2

• Наверх

#5 Partizani

• Пол: Мужчина
• Автомобиль: S-Max
• Двигатель: 2.0 SCTI (203PS)
• Имя: Вадим
• Коробка: Powershift
• Год выпуска: 2011
• Проживает: Москва

Винт, ближний к бамперу, отвечает за схождение пучка (право-лево).
Винт, ближний к салону, отвечает за наклон (вверх-вниз).

При регулировке «на стене» .. правая фара должна светить чуть ниже .. тогда будет идеальное схождение пучков света на дороге.

Спасибо Сеня с Семой! Спасибо mOOm! Все сделал. Именно так, как ты и сказал.

Сообщение отредактировал Partizani: 23 Апрель 2010 — 4:02

• Наверх

#6 AND

• Д/р: 30-06-1977
• Пол: Мужчина
• Автомобиль: S-Max
• Двигатель: 2.0i (145PS)
• Коробка: МКПП
• Год выпуска: 2008
• Проживает: Санкт-Петербург

• Наверх

#7 St.Bezdelnik

• Пол: Мужчина
• Автомобиль: Galaxy
• Двигатель: 2.0 TDCI (140PS)
• Имя: Володя
• Коробка: АКПП
• Год выпуска: 2013
• Проживает: Санкт-Петербург

• Наверх

#8 AnDel

• Пол: Мужчина
• Автомобиль: S-Max
• Двигатель: 2.0i (145PS)
• Коробка: МКПП
• Год выпуска: 2008
• Проживает: Москва (СВАО)

Кстати, кто-нить противотуманки на Максе регулировал?

• Наверх

#9 IvanKo

• Пол: Мужчина
• Автомобиль: S-Max
• Двигатель: 2.0i (145PS)
• Коробка: МКПП
• Год выпуска: 2006
• Проживает: ЗелАО

Кстати, кто-нить противотуманки на Максе регулировал?

• Наверх

#10 Александр73

• Д/р: 16-06-1973
• Пол: Мужчина
• Автомобиль: S-Max
• Двигатель: 2.5i (220PS)
• Имя: Александр
• Коробка: МКПП
• Год выпуска: 2006
• Проживает: Ульяновск

Подскажите пожалуйста, мож кто обращал внимание на пучки света на стене, правильно светят или что-то не так? Нарисовал примерно.

Прикрепленные файлы

• Свет фар.png59,66К 19 Количество загрузок:

• Наверх

#11 Александр73

• Д/р: 16-06-1973
• Пол: Мужчина
• Автомобиль: S-Max
• Двигатель: 2.5i (220PS)
• Имя: Александр
• Коробка: МКПП
• Год выпуска: 2006
• Проживает: Ульяновск

Разобрался в чём дело было, здесь где-то проскакивало кода рыл форум, что лампочка неправильно вставлена, и точно ближний на левой фаре перевёрнута лампочка была. Теперь всё как положено.

• 1

• Наверх

#12 36vrn

• Д/р: 15-07-1979
• Пол: Мужчина
• Автомобиль: S-Max
• Двигатель: 2.0 TDCI (140PS)
• Имя: Дима
• Коробка: АКПП
• Год выпуска: 2008
• Проживает: Воронеж

После аварии и ремонта поставили правую адаптивную фару назад (с ней ничего не делали), светит под бампер, выкрутил регулировочный винт до конца немного поднялись но мало. где копать дальше.

• Наверх

#13 EVR

• Д/р: 14-05-1965
• Пол: Мужчина
• Автомобиль: Galaxy
• Двигатель: 2.0 TDCI (140PS)
• Имя: Εὐγένιος
• Коробка: МКПП
• Год выпуска: 2007
• Проживает: в какойтодыре

на авито например.

• Наверх

#14 TIM

• Пол: Мужчина
• Автомобиль: S-Max
• Двигатель: 2.0i (145PS)
• Коробка: МКПП
• Год выпуска: 2011
• Проживает: Москва

После аварии и ремонта поставили правую адаптивную фару назад (с ней ничего не делали), светит под бампер, выкрутил регулировочный винт до конца немного поднялись но мало. где копать дальше.

Могло крепление регулировочных винтов или электропривода к отражателю слететь от удара, но это кончено мало вероятно очень крепко они на своем месте сидят.

Если регулировки не помогают все таки, можно разобрать фару и может она еще поддается ремонту. Я свою долго собирался сам переделать, но в итоге не решился и отдал в специализированный сервис, переставили что нужно было из моей старой фары.

• Наверх

#15 36vrn

• Д/р: 15-07-1979
• Пол: Мужчина
• Автомобиль: S-Max
• Двигатель: 2.0 TDCI (140PS)
• Имя: Дима
• Коробка: АКПП
• Год выпуска: 2008
• Проживает: Воронеж

в итоге разобрался в чем дело, скорее всего не до конца одели разъем на фару и корректор не работал. после пере подключения в се заработало в штатном режиме.
