Как заменить и отрегулировать фары ВАЗ-2107

Гидрокорректор фар: как он устроен и как им пользоваться

Корректор положения фар – незаметное и редко используемое устройство. Но иногда без его работы невозможно передвижение в тёмное время суток по дорогам с оживлённым движением.

Типичная ситуация, при которой требуется использование этого приспособления: сочетание сильно загруженного багажника с поездкой в тёмное время суток.

При перегрузке багажника задняя часть автомобиля опускается, а носовая «задирается». При этом «ближний свет» с определённого расстояния от машины сам собой становится «дальним».

Водитель поначалу недоумевает, почему все встречные водители начинают «моргать» и требовать переключить свет. Если водитель догадывается, что случилось, то приходится в темноте перегружать мешки с картошкой в салон и на переднее сиденье. Если же сиденья заняты пассажирами, то приходится или выключать «ближний» свет и ехать на габаритах, или создавать аварийную ситуацию на дороге.

Но есть третий выход: использовать корректор и отрегулировать наклон пучка света, опустив его вниз.

Может быть и обратная ситуация: если гидрокорректор отрегулирован под максимальную загрузку, а машина идёт порожняя, то, наоборот, необходимо приподнять пучок света вверх. В этом случае водитель уже не слепит других, а освещает себе дорогу «перед носом», что тоже чревато. На рисунке 1 показаны эти ситуации. Жёлтым цветом изображено нормальное положение светового пучка.

Как использовать корректор?
Как устроен гидрокорректор фар?
Как работает корректор фар

Особенности регулировки фар на ВАЗ-2107

Регулировка фар обычно производится из моторного отсека с помощью специальных винтов, расположенных на задней стенке блока осветительного прибора. Один винт предназначен для регулирования пучка света в горизонтальном направлении, а второй – для его регулирования в вертикальном направлении. Чтобы произвести подобную процедуру, эти винты нужно вращать, а они, в свою очередь, будут поворачивать фару в обеих плоскостях – вертикальной и горизонтальной. Такие регулировочные винты предусмотрены для каждого отдельно взятого осветительного прибора транспортного средства.

Специалисты рекомендуют для проведения регулировки автомобильных осветительных приборов использовать передвижные оптические приборы. Но даже если они отсутствуют у автовладельца, то их можно заменить экраном. В качестве такого экрана необходимо найти ровную вертикальную поверхность, например, стена гаража.

На экран должна быть нанесена специальная разметка по следующей схеме:

Рассмотрим все необходимые схематические разметки:

А, В, Е – центры ламп фар ближнего света;
С – линия расположения ламп фар ближнего света;
D – высота подъема пучков света (горизонтальная граница);
O – линия оси;
J – расстояние между лампами фар ближнего света;
h – расстояние от ламп фар ближнего света до поверхности площадки, где стоит машина.

К особенностям регулировки осветительных приборов ВАЗ-2107 относят и подготовительные мероприятия к основной процедуре:

Автомобиль должен быть полностью заправлен.
В багажник следует положить комплект обычного снаряжения – запаска, домкрат, инструменты.
Обеспечить нормальное давление в шинах.
На водительское сиденье в салоне нужно посадить помощника с таким же весом, который имеется у водителя данного транспортного средства, либо на него поставить груз с соответствующим весом.
Обязательно следует проверить все крепежные соединения каждого осветительного фонаря.
Убедиться в том, что регулировочные винты двигаются легко (на них отсутствует налет ржавчины)
Очистить оптические приборы от загрязнений – поверхность линз должна быть прозрачной.

Регулируем фары на ваз 2107

Страница ВКонтакте () Группа ВКонтакте () Инстаграм …

Фары, ваз 2107,ЖизньАвто

парни привет,работы идут по моленьку)парни вот моя группа можете добовляться и кидать какие нить идеи что…

Если не придерживаться перечисленных условий, то получить адекватные результаты наладки фар будет проблематично.

Распространенные неисправности фар

Не только на семерке, но и прочих моделях авто возникают разные неисправности, связанные с оптикой. При возникновении поломок их надо попытаться устранить как можно быстрее. Одной из самых простейших поломок является перегорание ламп, в результате чего снижается видимость дороги или вовсе исчезает. Продолжать движение с неисправными фарами строго противопоказано, поэтому рассмотрим, какие еще виды неисправностей возникают с фарами:

Повреждение стекла — причинами чаще всего является камешек, который вылетает из-под колес встречно проезжающих или обгоняющих транспортных средств. Стекло необходимо обязательно заменить, так как через трещину может внутрь попасть вода, которая поспособствует перегоранию лампочки.
Выход из строя лампы, а точнее перегорание на ней нити накаливания. Если перегорает лампочка, то ее следует заменить. На семерке устанавливаются лампы с двумя нитями накаливания, которые отвечают за работу дальнего и ближнего света. Как правило, лампы перегорают поодиночке, поэтому всегда есть возможность добраться домой с одной исправной фарой.
Неисправность стеклоочистителей — на некоторых семерках может быть установлен механизм очистки стекол фар(дворники). Эти очистители позволяют всегда поддерживать стекла прозрачными, что положительно влияет на свет фар.

Если не горят обе фары на ВАЗ 2107, то не стоит торопиться разбирать их. Для начала надо проверить исправность предохранителей, а также реле и проводки.

Особенности блока оптики

Передняя оптика на ВАЗ 2107 представлена в виде пластикового корпуса, внутри которой расположен отражатель и стекло. Стекло выполняет не только защитную опцию, но еще и обеспечивает правильное светоотражение на дорожное полотно. Лицевая сторона имеет прямоугольную форму, и сверху стекла, некоторые владельцы семерок устанавливают пластиковые накладки.

Отличие между пластиком и стеклом является существенным, но оба они имеют свои достоинства и недостатки. К примеру, на стекле не остается царапин, как на пластике, что влияет на качество светового отражения. Пластик в свою очередь более устойчив к механическому воздействию, поэтому при попадании камня, он не разрушается, и защищает от удара стекло. В блок-фарах располагаются лампы ближнего и дальнего света типа АКГ 12-60+55 с цоколем H4. Кроме основного света, в блок фаре также располагаются лампы габаритных огней и поворотников.

На рисунках показаны следующие элементы:

Регулировочный винт светового потока в горизонтальном направлении.
Крышка закрытия фары.
Колодка для подключения питающих проводов.
Установочный винт.
Регулировочный винт вертикального направления.

Блок фары на семерках имеют механизм регулировки направления светового луча. В действие механизм приводится за счет специального регулятора гидрокорректора, который находится в салоне автомобиля. Этот регулятор имеет 4 положения, что позволяет контролировать направление светового потока в зависимости от загруженности автомобиля. С внутренней стороны блок фары имеется крышка, которая предназначена для быстрой замены перегоревших ламп.

Читать еще: Смазка замков дверей автомобиля зимой – Как открыть замерзшую машину зимой? Чем смазать петли дверей автомобиля, и как предупредить замерзание замка? Мнение эксперта! Чем смазывать замки в автомобиле

Регулируем фары на ВАЗ 2107

Кроме регулировки фар при помощи регулятора в салоне, владельцы ВАЗ 2107 должны настраивать их в зависимости от типов ламп, применяемых для освещения. Чтобы правильно отрегулировать фары на ВАЗ 2107 своими руками, понадобится придерживаться следующего алгоритма действий:

Для начала надо машину поставить на ровной горизонтальной поверхности. Причем устанавливать авто надо строго на расстоянии 5 метров от вертикальной плоскости. Перед проведением настроечных работ нужно убедиться в том, что давление во всех шинах соответствует норме.
Нагрузить автомобиль. Для этого необходимо заправить полный бак, а также посадить в салон 2-3 человека, чтобы нагрузка составила не менее 120-150 кг. Вместо пассажиров, можно использовать тяжелые предметы.
На поверхности вертикальной плоскости надо нанести специальную разметку, по которой и выполняется процедура регулирования. Схема такой разметки показана ниже.
Сначала надо прочертить вертикальные линии — осевую и линии А и В. Данные линии должны быть симметричными с осевой. Далее требуется найти высоту h, которая соответствует расстоянию от земли до центра фары. Чертится горизонтальная линия, а затем параллельная ей, расположенная ниже на 75 мм.

При выполнении настроечных работ необходимо учитывать немаловажный нюанс — регулировку каждой фары следует проводить по-отдельности. Чтобы это реализовать, потребуется одну фару прикрывать материей. Кроме того, настройку нужно выполнять преимущественно в темное время суток, когда отчетливо виден световой пучок.

В завершении нужно отметить, что настройка такого типа выполняется исключительно для себя, и если вы собираетесь на техосмотр, то лучше обратиться в специализированную станцию техобслуживания.

Самостоятельная регулировка

Схема регулировки

Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.

Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
Отъедьте от стены на 5 метров.
Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.
Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.
Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
Теперь включите оптику в режим ближнего света.
По очереди перекройте свет картоном или тканью, которая не пропускает его.
Крутите винты регулировки для достижения нужного результата.
Первой регулируют правую фару, а затем левую.
Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.

Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.

Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО. У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.

Регулировка света фар

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Рис. 8–32. Вид на блок-фару из моторного отсека: 1 — винт регулировки пучка света в горизонтальном направлении; 2 — кожух фары; 3 — штепсельная колодка; 4 — установочный винт; 5 — винт регулировки пучка света в вертикальном направлении

Регулируются фары вращением винтов 1, 5 (рис. 8–32), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2×1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Рис. 8–33. Схема регулировки света фар

Начертите на экране (рис. 8–33) вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм — линию 2 центров световых пятен.

Установите ручку гидрокорректора фар на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем. Если на автомобиле отсутствует гидрокорректор фар, то поверните установочные винты 4 (см. рис. 8–32), вставленные в блок-фары вместо рабочих цилиндров гидрокорректора, в крайнее левое положение.

Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи или отключается), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 5 световые пучки фар.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 8–33), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

ДОРАБОТКА КОРРЕКТОРА СВОИМИ РУКАМИ

При плановом техническом обслуживании также может потребоваться регулировка фар ваз 2114 своими руками. Чаще всего такое бывает, когда гидрокорректор перестал работать исправно, но не вышел из строя полностью.

Самая распространённая причина такого частичного выхода из строя – отсутствие нормального зацепления рычага и штока в рабочем цилиндре. В нормальных условиях конец штока должен быть зацеплен с рычагом, другой конец которого упирается в еще один шток. Последний же воздействует с самой фарой, подвигает ее в нужном направлении. Проще говоря, этот механизм напоминает своеобразные качели, точка опоры которых находится на регулировочному болту.

Регулировка фар ВАЗ своими руками заключается как раз в проверке положения этого болта. Если он был закручен до конца, то конец рычага с одной или другой стороны просто может выскочить. Также болт необходимо выставить так, чтобы опускались и поднимались с минимальным усилием для водителя.

фары — регулировка направление пучков света фар на автомобиле ваз 2107

Внимание Направление пучков света фар должно быть таким, чтобы дорога перед автомобилем ваз 2107 была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света фар.

Для выполнения работы по регулировке света фар на автомобиле ваз 2107, потребуется ровная вертикальная поверхность (экран) размером — 2×1 м и помощник (или груз весом 75 кг).

Последовательность выполнения работ по регулировке света фар на автомобиле ваз 2107

1. Устанавливаем полностью заправленный и укомплектованный (запасным колесом, инструментом, домкратом) автомобиль ваз 2107 на ровной горизонтальной площадке на расстоянии 5 м перпендикулярно к экрану (длина — 2м, высота —1м).

2. Проверяем и при необходимости устанавливаем требуемое давление в шинах (см. «Шины — проверка давления»).

3. На экране наносим разметку (см. рис. схема регулировки света фар). Верхнюю горизонтальную линию С проводим на высоте центра фар от поверхности площадки вторую линию D на 75 мм ниже первой. Вертикальная линия О совпадает с плоскостью симметрии автомобиля, а линии А и В проходят параллельно линии О через точки Е, соответствующие центрам фар. Расстояние J между лампами ближнего света фар для автомобиля ваз 2107 равно 936 мм.

4. Устанавливаем рукоятку управления гидрокорректором фар в положение I (крайнее правое) (см. «Блок регуляторов гидрокорректора фар и освещения приборов»).

8. Вращая регулировочный винт, расположенный на задней стенке блок фары со стороны указателей поворота, совмещаем верхнюю горизонтальную границу пучка света с нижней линией на экране (Е—Е).

Тюнинг фар Киржач

Уникальность фар Киржач в том, что при небольшой доработке можно существенно улучшить их свечение. Путём изменения отдельных элементов бывалые автолюбители расширяют световой поток и делают его ярче. Чтобы выполнить ремонт фары Киржач ВАЗ-2110 (2112) сначала её снимаем, затем разбираем в следующем порядке:

Особое внимание следует уделить снятию стекла. Оно приклеено на герметик, поэтому сначала необходимо разогреть герметик феном, а затем с помощью острого ножа аккуратно снять стекло.
Откручиваем 3 болта и удаляем отражающую прокладку.
Вынимать все внутренности, а также разбирать полностью модули нет необходимости. Для модернизации нам потребуются только блоки ближнего света, Их откручиваем с помощью отвёртки.

Ремонт блок-фара ВАЗ-2110 (2112) путём доработки можно выполнить различными способами:

Перемещение линзы.Ремонт фар 2110 (2112) путём смещения линзы в сторону отражателя приведёт к уменьшению кривизны площади отражения. Таким образом, угол падения-отражения лучей изменится в лучшую сторону. При этом следует помнить, что чрезмерное смещение линзы может привести к её перегреву. Оптимальным является смещение на 10 мм.
- Сначала делаем замер и метим место среза на модуле.
- Отпиливаем и делаем надрезы для крепления.
- Крепим линзу к модулю.

Такой ремонт фары ВАЗ- 2112 (2110) сделает модуль короче. Соответственно, световой поток увеличится по ширине и высоте.

2. Стачивание модульного кольца. В штатном варианте края модульного кольца, которые находятся под линзой, закрывают световой поток. Если выполнить ремонт фар ВАЗ-2110 (2112) путём стачивания кольца на 1 мм, можно увеличить световой поток на 10—15%. Такая процедура не повлияет на прочность конструкции модуля.

3. Смена формы отражателя. Ремонт фар 2112 (2110), изменением формы отражателя, позволит увеличить ширину светового потока фар. Отражатель имеет круглую форму и изготовлен методом штамповки из листового металла. Если его сжать рукой, уперев в пол, получится овал.

При этом нужно помнить, ширина сплюснутой части должна быть не более 93,2 мм. В противном случае световой пучок будет сильно деформирован. Чтобы совпали все крепления, следует также овальным сделать и крепление отражателя.

Все эти доработки можно делать как по отдельности, так и в комплексе. В любом случае, после выполнения модернизации необходимо будет выполнить ремонт регулировки фар ВАЗ-2110 (2112).

Помните, что неквалифицированное проведение доработок может привести к плачевным последствиям. Если вы неуверены в своих возможностях, доверьте вопросы модернизации вашего автомобиля профессионалам.

Распространенные неисправности фар

Повреждение стекла — причинами чаще всего является камешек, который вылетает из-под колес встречно проезжающих или обгоняющих транспортных средств. Стекло необходимо обязательно заменить, так как через трещину может внутрь попасть вода, которая поспособствует перегоранию лампочки.
Выход из строя лампы, а точнее перегорание на ней нити накаливания. Если перегорает лампочка, то ее следует заменить. На семерке устанавливаются лампы с двумя нитями накаливания, которые отвечают за работу дальнего и ближнего света. Как правило, лампы перегорают поодиночке, поэтому всегда есть возможность добраться домой с одной исправной фарой.
Неисправность стеклоочистителей — на некоторых семерках может быть установлен механизм очистки стекол фар(дворники). Эти очистители позволяют всегда поддерживать стекла прозрачными, что положительно влияет на свет фар.

Особенности блока оптики

На рисунках показаны следующие элементы:

Регулировочный винт светового потока в горизонтальном направлении.
Крышка закрытия фары.
Колодка для подключения питающих проводов.
Установочный винт.
Регулировочный винт вертикального направления.

Регулируем фары на ВАЗ 2107

Для начала надо машину поставить на ровной горизонтальной поверхности. Причем устанавливать авто надо строго на расстоянии 5 метров от вертикальной плоскости. Перед проведением настроечных работ нужно убедиться в том, что давление во всех шинах соответствует норме.
Нагрузить автомобиль. Для этого необходимо заправить полный бак, а также посадить в салон 2-3 человека, чтобы нагрузка составила не менее 120-150 кг. Вместо пассажиров, можно использовать тяжелые предметы.
На поверхности вертикальной плоскости надо нанести специальную разметку, по которой и выполняется процедура регулирования. Схема такой разметки показана ниже.
Сначала надо прочертить вертикальные линии — осевую и линии А и В. Данные линии должны быть симметричными с осевой. Далее требуется найти высоту h, которая соответствует расстоянию от земли до центра фары. Чертится горизонтальная линия, а затем параллельная ей, расположенная ниже на 75 мм.

Дорога перед автомобилем в темное время суток должна хорошо освещаться, при этом водители встречных машин не должны быть ослеплены фарами. Как правильно выполнить регулировку фар на ВАЗ-2107, чтобы они светили в соответствии с нормами? Об этом пойдет речь в данной статье.

Регулировка направления светового пучка на ВАЗ-2114

Последовательность самостоятельной регулировки света фар идентична для многих автомобилей. Но габаритные размеры самих моделей транспортных средств влияют на разметку, наносимую на фанерный лист.

Так, на модели ВАЗ-2114 последовательность работ та же – авто ставиться на ровную площадку перед стеной с прислоненным к ней фанерным листом.

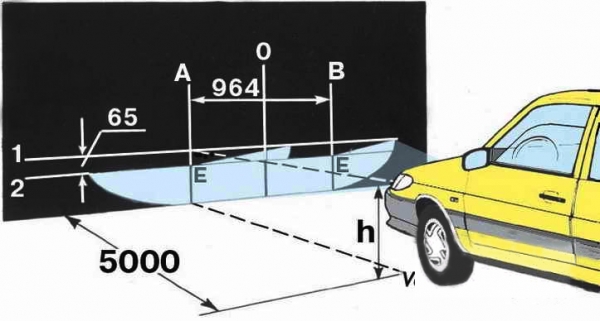

Нанесение первой горизонтальной линии и центральной вертикальной выполняется точно так же, как и на ВАЗ-2107. А вот нижняя горизонтальная линия для этого авто наносится на расстоянии 65 мм.

Также расстояние между центрами фар у ВАЗ-2114 составляет 964 мм, поэтому две боковые вертикальные линии проводятся на удалении от центральной в 481 мм.

Это и все нюансы, которые следует учитывать при регулировке фар на ВАЗ-2114.

Все регулировочные работы на этой модели производятся тоже регулировочными винтами, расположенными с тыльной стороны фары.

Инструкция по регулировке фар ВАЗ 2114 своими руками.

Создаем импровизированный экран.

Когда все описанные выше требования будут соблюдены, отыщите ровную стену с достаточной площадкой перед ней. Удобнее всего использовать стену своего гаража, но только в том случае, если дорога перед ним ему строго перпендикулярна, если нет – лучше поискать другую стену, можно бетонный забор.

Итак, допустим, у вас есть стена и свободная в районе не менее 8 метров площадка перед ней, которые строго перпендикулярны друг другу. Вооружитесь клейкой лентой или мелом и выполните на этой стене разметку, чтобы получить импровизированный экран для регулировки.

Подгоните авто вплотную к стене и отметьте на стене точку, так чтобы линия условно проведенная через нее, делила ваш автомобиль пополам. Проведите через эту точку на стене вертикальную линию. Это будет центральная ось.
Далее на расстоянии 482 см в обе стороны отложите еще по одной вертикальной линии, параллельно уже имеющейся.
Далее измерьте расстояние от центра фары до поверхности земли и отложите его на всех трех вертикалях. Проведите через полученные точки горизонтальную линию. А затем еще одну – на 65 см ниже этой.

Основной этап.

Отгоните автомобиль на расстояние порядка 5 метров от стены. Усадите за руль помощника либо положите на кресло припасенный мешок-замену. Поверните колесо гидрокорректора фар в положение «водитель, передний пассажир». Включите тумблер ближнего света. Закрывая поочередно каждую из фар плотным материалом, не пропускающим свет, произведите настройку их свечения по экрану винтами регулировки горизонтальной и вертикальной плоскостей, которые вы найдете по бокам верхней стороны защитного кожуха фар, открыв капот.

В итоге, ваши фары должны светить так, чтобы:

верхняя граница световых пятен не выходила за пределы верхней горизонтальной линии;
крайние вертикали проходили через места пересечения наклонных и горизонтальных участков световых кругов.
