Ремонт насоса гидроусилителя руля своими руками. все можно починить

Как отремонтировать насос ГУР

В современных автомобилях на рулевой колонке располагается гидроусилитель руля (ГУР) – приспособление, помогающее легче управлять транспортным средством. Одним из главных его компонентов является насос. Благодаря ему по внутренним частям ГУРа прокачивается гидравлическая жидкость. В процессе вождения этот элемент подвергается серьёзным нагрузкам и со временем ломается, а значит, его нужно своевременно ремонтировать. Ремонт можно сделать и своими руками.

Назначение и особенности конструкции

Гидроусилитель руля предназначается не только для облегчения водителю управления машиной при маневрах на дороге, но и для того, чтобы смягчались удары от неровностей и поврежденного дорожного покрытия. Особенно важно, что гидроусилитель значительно снижает вероятность аварии при разрыве шины, в первую очередь на передних колесах.

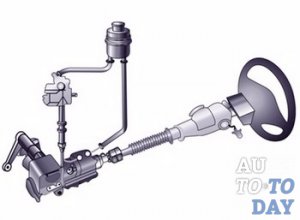

ГУР — это закрытая гидросистема, в состав которой входят:

  • бачок, в который заправляют гидравлическую жидкость;
  • регулятор давления;
  • управляющий золотник;
  • насос;
  • силовой цилиндр.

Основной агрегат конструкции гидроусилителя — насос. Он обеспечивает перекачку жидкости из бачка в трубопроводы и ее дальнейшее движение под большим давлением по кольцу. Тип применяемых механизмов — шиберные или пластинчатые агрегаты. Они имеют достаточный уровень КПД и небольшой износ рабочих поверхностей. В то же время у них есть слабое звено, возможен выход из строя подшипника, из-за чего нужен ремонт насоса гидроусилителя.

Рабочее давление в насосах этого типа, предназначенных для системы ГУР, высокое, по максимуму в пределах 150 бар. В движение такой агрегат приводится ремнем, который крутит одновременно генератор и помпу.

Зазоры, которые установлены на заводе при сборке, должны сохраняться в промежутке 0,005—0,01 мм. Если зазор будет увеличиваться и станет превышать допустимый на 0,01 мм, тогда возможно падение давления в системе на малых оборотах, это ощущается на руле, как увеличение нагрузки или языком профессионалов — «тугой» руль.

Обязательные процедуры при деффектовке:

  • Очистка всех деталей.
  • Проверка вала на наличие очагов коррозии.
  • Проверка состояния рабочей пары — барабана и ламелей.
  • Проверка рабочих поверхностей насоса — «зеркал».
  • Проверка состояния подшипников вала.
  • Проверка состояния редукционного клапана.

После деффектовки составляется перечень работ необходимых для полного восстановления работоспособности насоса гур.

Как не допустить повторных поломок и увеличить срок службы насоса?

В заключение, нужно затронуть тему профилактики. Чтобы снизить риск возникновения неисправностей гидроусилителя руля следует соблюдать простые правила:

  • использовать только ту жидкость, которая рекомендована производителем;
  • следить за чистотой — не допускать попадание мусора в бачок;
  • своевременно менять жидкость и следить за ее уровнем.

Это обеспечит стабильную работу, как насоса, так и всей системы гидроусиления.

Виды ремонтных работ

Не все необходимые запасные части для ремонта гидроусилителя руля своими руками предназначены для открытой продажи. Задаваясь вопросом о том, как отремонтировать ГУР, нужно сразу определиться с тем, что все операции разделяются по трем основным категориям.

  1. Простейшие. К ним относятся действия, связанные с восстановлением работоспособности агрегатов, утраченной по следующим причинам:
  • Потеря рабочей жидкостью своих основных свойств. Это бывает в результате эксплуатации гидроусилителя при температурах, не соответствующих допустимым характеристикам, длительным высоким нагрузкам, смешиванию несовместимых между собой сортов рабочей жидкости или несвоевременной замене масла.
  • Засорение каналов и клапанов, участвующих в работе устройств.
  1. Средней сложности. Мелкие детали собственно гидроусилителя и его насоса, такие как уплотнения, сальники, пружины или клапана, чаще всего можно заменить, если раздобыть новые детали.
  2. Высокой сложности. Изношенные или поврежденные валы, а также посадочные места корпусов агрегатов подлежат ремонту только в заводских условиях. Для этого требуется станочный парк и наличие восстановительного технологического оборудования. Что до новых деталей, то их стоимость высока, поэтому часто значительно проще приобрести агрегат в сборе.

Сломался насос ГУР: признаки и причины неисправностей

Итак, все перечисленные выше элементы участвуют в процессе создания давления. Стоит маленькой пластинке треснуть или стереться, и вот давления уже недостаточно или нет совсем.

Во всем этом есть единственный плюс (если это можно назвать плюсом): насос ГУР никогда не ломается внезапно, он всегда подает сигналы бедствия.

Периодически сильно гудит

Поздравляем, у вас воздух. Загляните в бачок — если видите пузырящееся масло, значит, система разгерметизировалась, и в нее попал воздух. Сразу осмотрите агрегат, бачок и магистраль на предмет трещин. Если снаружи все целое, придется снимать и разбирать насос — возможно, подтекает сальник, уплотнительные кольца или прокладка.

Система гидроусилителя завоздушена

Пронзительно визжит при повороте руля

Тут дело в ремне: либо он слабо натянут и проскальзывает по шкиву во время вращения, либо совсем растянулся.

Под капотом постоянно гудит и руль стал тугим

Вот это явный, стопроцентный признак, что насос не может создавать нужное давление и зовет вас на помощь. А если нет давления, нет и толку от усилителя. Причин здесь несколько:

1. Износились элементы рабочей пары. Виной всему возраст насоса или старое, грязное масло (если оно вообще есть в системе).

  • Если вы тщательно следите за количеством и качеством масла, а пластинки стерлись по торцам, значит, пришло их время. Изношенные пластины не достают до стенок статора, не образуют областей низкого давления и не захватывают масло. Нужно просто заменить их.
  • Износились пазы лопастей — это тоже, в основном, проблема возрастных насосов. Можно поменять либо рабочую пару целиком, либо ротор.
  • Появились щербинки на внутренней поверхности статора, пазах или лопастях. Это случается, когда масло, призванное защищать детали насоса, гробит их. Как? Да элементарно: старое масло обычно насыщено металлической стружкой и мелким мусором. Эта стружка работает как абразив и разрушает поверхности рабочей пары. Микрочастицы металла появляются в системе, если насос какое-то время работал в сухую, а еще стружку выбивают уплотнительные кольца золотника. Эта проблема тоже решается в условиях СТО: мастер отшлифует стенки статора, в критическом случае — заменит деталь.
  • Залипли лопасти. Грязное, старое, вязкое масло не дает пластинкам двигаться быстро и свободно, они буквально залипают в пазах, выдвигаются-задвигаются неравномерно, давление создается через раз. В этом случае насос разбирают, чистят рабочую пару, обязательно промывают систему ГУР и, естественно, меняют масло.

Выработка на стенках статора

2. Серьезные повреждения редукционного клапана.

Редукционный клапан регулирует давление: когда оно превышает максимум, клапан открывает допканал и сбрасывает давление до допустимого. Случается, что редукционный клапан залипает, становится неподвижным, т.е перестает закрывать (или открывать, что хуже) допканал, и масло хлещет мимо системы. Такое происходит, если на клапане есть задиры или он так долго работал с грязным маслом, что буквально оброс липкими отложениями.

Читать еще:  Плюсы и минусы оппозитного двигателя субару. все, что нужно знать об этом

Отремонтировать клапан вполне реально — на большинстве автомобилей его можно снять, разобрать, почистить или заменить поврежденные элементы. Обязательно нужно промыть систему и залить новое масло.

Редукционный клапан насоса

3. Насос банально “устал”. Никакой механизм не может служить вечно, даже самый ухоженный и конструктивно совершенный.

Ремонт гур

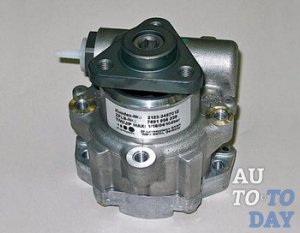

Насос гидроусилителя (насос гур) обеспечивает поддержание давления и движение рабочей жидкости гур в системе. В настоящее время распространены пластинчатые насосы гур, обладающие высоким КПД и практически полной не чувствительностью к износу. Для предотвращения отказа насоса гидроусилителя, входящего в состав системы рулевого управления, необходимо:

  • поддерживать оптимальный уровень масла в бачке ГУР;
  • проверять герметичность узлов гидроусилителя — шлангов, соединительных мест, при максимальных положениях рулевого колеса (лево-право);
  • раз в год менять рабочую жидкость в системе ГУР.

Также, для того, чтобы ваш насос гидроусилителя прослужил Вам продолжительное время, рекомендовано не задерживать рулевое колесо в крайних положениях более 5 секунд, что может привести к закипанию масла, а затем выводу системы из строя. Если вышел из строя насос гур не рекомендуется длительно эксплуатировать автомобиль — это может привести к быстрому износу деталей рулевого управления, так как они проектировались на нагрузки с учетом гур. Вовремя выполненный ремонт насоса гур избавит вас от возможных последствий.

Диагностика насоса гидроусилителя — гарантия на весь агрегат.

Гидроусилитель руля: ремонт своими руками

  • Гидроусилитель руля: ремонт своими руками
  • 1. Подготовка к ремонту гидроусилителя руля.
  • 2. Основные неисправности гидроусилителя руля.
  • 3. Технология ремонта гидроусилителя руля.
  • 4. Какие операции по ремонту гидроусилителя руля можно сделать самому, а какие лучше поручить сервису.

Большинство современный автомобилей оснащается гидроусилителями руля. Это устройство необходимо, чтобы при маневрировании на низкой скорости поворачивание рулевого колеса было лёгким, а при езде на высоких скоростях – необходимое усилие для поворота было более ощутимым. Бывает, что гидроусилитель руля выходит из строя. Что же делать в таком случае? Есть два варианта: обратиться в сервисный центр или отремонтировать гидроусилитель своими руками. Если у вас есть опыт в обслуживании автомобиля, и вы обладаете небольшими теоретическими знаниями, то с большинством неисправностей гидроусилителя удастся справиться собственноручно.

  • 1. Подготовка к ремонту гидроусилителя руля.
  • 2. Основные неисправности гидроусилителя руля.
  • 3. Технология ремонта гидроусилителя руля.
  • 4. Какие операции по ремонту гидроусилителя руля можно сделать самому, а какие лучше поручить сервису.

1. Подготовка к ремонту гидроусилителя руля.

1. Гидроусилитель необходимо тщательно очистить от грязи, так как при отключении шлангов эта грязь может попасть в полости агрегата.

2. Из бачка насоса нужно по максимуму откачать жидкость.

3. Открутить винты муфты от рулевого вала, расположенные на дне автомобиля. Важно запомнить исходное положение муфты относительно вала гидроусилителя или пометить её положение.

4. Монтировкой сдвинуть эластичную муфту из шлицев.

5. При помощи съёмника отсоединить рулевые тяги от сошки.

6. Автомобиль поднять при помощи домкрата и снять переднее левое колесо.

7. От стороны арки колеса ослабить три болта, которые крепят гидроусилитель к лонжерону. Два из этих болтов стоит снять. Для этой операции необходимо использовать торцевой ключ соответствующего диаметра (обычно подходит на «15»).

8. Под штуцеры шлангов подставить ёмкость для жидкости. После этого поочерёдно отсоединять их, ожидая пока жидкость стечёт.

9. Обеспечить герметизацию штуцеров и шлангов, для чего подойдёт даже обычная тряпка.

10. Открутить оставшийся болт, придерживая при этом гидроусилитель руля одной рукой со стороны дна автомобиля. Здесь нужно быть очень внимательным и осторожным, чтобы редуктор не упал на ногу.

11. Редуктор тщательно помыть перед разборкой.

2. Основные неисправности гидроусилителя руля.

Гидроусилитель руля – довольно надёжный механизм, не требующий сложного обслуживания во время эксплуатации. И даже если он выйдет из строя, движение можно продолжить. Но вот для поворачивания колеса рулевого управления придётся приложить больше усилий.

Различают два основных вида неисправностей гидроусилителя:

1. Гидравлические (связаны с рабочей жидкостью; это может быть, например, её несвоевременная замена, эксплуатация при низких температурах).

2. Механические (связаны с неисправностями отдельных систем гидроусилителя, например, нарушение герметичности, выход из строя насоса).

Рассмотрим основные неисправности гидроусилителя руля и методы их устранения:

1. Обратные толчки рулевого колеса. Причины – плохое натяжение или износ приводного ремня насоса. Методы устранения – произвести замену ремня, подтянуть или отрегулировать положение ремня.

2. Для поворота рулевого колеса необходимо приложить больше усилий. Причины – плохо натянут или изношен ремень насоса, уровень жидкости упал ниже необходимого значения, на холостом ходу двигатель делает мало оборотов, фильтр заправочного бачка загрязнился, заниженное давление насоса, в устройство попал воздух. Методы устранения – подтянуть или заменить приводной ремень, добавить жидкость в устройство, произвести регулировку оборотов двигателя на холостом ходу, очистить или заменить фильтр, починить или заменить насос, отрегулировать герметичность всех уплотнителей и избавиться от воздуха, попавшего в устройство.

3. Для вращение руля в среднем положении необходимо значительное усилие. Причины – насос неисправен, присутствует механическая неисправность системы рулевого управления. Методы устранения – проверить или заменить насос, провести диагностику системы рулевого управления.

4. Для вращение руля в одну из сторон необходимо значительное усилие. Причины – насос неисправен. Методы устранения – проверить и отремонтировать насос, заменить сальники насоса.

5. Для быстрого поворачивания колеса нужно приложить много усилий. Причины – приводной ремень натянут слабо, низкое число оборотов двигателя на холостом ходу, в устройство попал воздух, неисправен насос, присутствует механическая неисправность. Методы устранения – заменить или отрегулировать приводной ремень, провести регулировку работы двигателя на холостом ходу, проверить герметичность и устранить воздух из системы, отремонтировать или сменить насос, провести диагностику всей системы рулевого управления.

6. Рулевое управление работает нечётко. Причины – уровень жидкости в бачке занижен или она протекает, в гидросистему попал воздух, детали рулевого механизма сносились, геометрия рулевого привода нарушена, проблемы с шинами. Методы устранения – долить жидкость в гидросистему и устранить течь, проверить герметичность и удалить попавший в систему воздух, провести диагностику систем рулевого управления и устранить обнаруженные неисправности, заменить шины на новые.

7. Во время работы рулевой привод шумит. Причины – снизился уровень жидкости в бачке, произошёл сброс жидкости через клапан предохранения (слышен свистящий звук в крайнем положении руля). Методы устранения – долить жидкость в бачок, убедиться в отсутствии течи, проверить насос, заменить предохранительный клапан.

Читать еще:  Какие тормозные диски лучше поставить на ваз 2110 и 2114? сокращаем тормозной путь

8. Чувствуются сильные вибрации при работе системы. Причины – в гидросистему попал воздух, шины повредились или находятся в плохом состоянии. Методы устранения – удалить воздух из гидросистемы и установить причину его попадания, осмотреть и отремонтировать шины либо произвести их полную замену.

Несколько советов о том, как сохранить работоспособность гидроусилителя руля на максимально долгое время:

1. Нужно периодически заменять рабочую жидкость устройства, так как грязная жидкость обусловливает быстрый износ элементов механизма.

2. Необходимо постоянно следить за уровнем жидкости в системе и своевременно её пополнять. Если уровень падает ниже критической точки, то все детали начинают работать на износ.

3. Использовать стоит только жидкость, специально предназначенную для конкретного автомобиля.

3. Технология ремонта гидроусилителя руля.

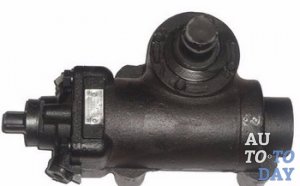

Гидроусилитель руля отличается по своей конструкции у разных автомобилей, поэтому для каждого автомобиля имеется своя технология ремонта этого элемента. Но общие аспекты, которые помогут произвести ремонт гидроусилителя руля, остаются одинаковыми для всех автомобилей. Главное правило, помогающее отремонтировать гидроусилитель своими руками максимально эффективно – нужно быть очень внимательным и осторожным, чтобы не потерять составляющие устройства.

Ремонт гидроусилителя руля состоит из такой последовательности действий:

1. Гидроусилитель снимается из автомобиля.

2. Проводится осмотр гидроусилителя, и определяется причина поломки.

3. Причину поломки устраняют.

4. Осуществляется повторный монтаж устройства на автомобиль.

Перед ремонтом любого устройства, его необходимо правильно разобрать. Разборка гидроусилителя руля состоит из таких этапов:

1. Для разборки понадобиться шестигранный ключ (обычно, подходит «6») и ёмкость для слива жидкости АТФ.

2. Снять со штуцера заглушки, и, подняв гидроусилитель над ёмкостью, вращать сошку, пока вся жидкость не сольётся.

3. Снять вал сошки и открутить четыре болта. Эти болты «посажены» на специальную мастику, поэтому откручиваются туговато.

4. Выкрутить контргайку регулировочного винта и вкрутить его в редуктор. Это вытолкнет сошку и вал с крышкой редуктора. Если люфты в устройстве отсутствуют и не нужно менять манжету, то сошку можно не снимать.

5. Открутить заглушку обратного клапана.

6. Достать пружину и встряхнуть клапан.

7. Болты крышки открутить и, поворачивая вал, дождаться пока он вытолкнет крышку из корпуса. Помните, из шариковой гайки нельзя выкручивать вал.

8. Образовавшуюся щель поддеть и вытащить вал с крышкой и поршнем от редуктора.

9. Шариковую гайку демонтировать, открутив вал и сохранив шарики.

10. Контргайку ослабить и открутить подшипник.

11. Из корпуса поршня вытащить гайку и подшипники. Гайку разобрать, отогнув контровку болтов. Болты выкрутить, снять скобу и две части канала от шарикопровода.

12. После этого можно приступать к поиску и устранению причин поломки.

13. При обратной сборке гидроусилителя не забудьте смазать все детали жидкостью АТФ.

При разборке обязательно запомните весь процесс, чтобы потом верно собрать устройство в обратном порядке. Если вы проводите подобную операцию впервые, воспользуйтесь подробными чертежами своего гидроусилителя и обратитесь к руководству по эксплуатации автомобиля. Хорошим вариант – раскладывать поочерёдно все детали устройства и подписывать их. Так вы точно ничего не забудете и не потеряете.

Все работы по ремонту гидроусилителя стоит проводить только в чистых помещениях и за большим столом, на котором поместятся все детали. Для многих автомобилистов самостоятельный ремонт гидроусилителя, как и других элементов автомобиля становится любимым занятием, и они тратят на него уйму времени, получая массу удовольствия от результатов работы.

4. Какие операции по ремонту гидроусилителя руля можно сделать самому, а какие лучше поручить сервису.

Если автомобилист обладает внушительным опытом эксплуатации автотранспортного средства и опытом его обслуживания, то практически все операции по ремонту гидроусилителя руля он способен осуществить самостоятельно. Если же водитель новичок и не разбирается в устройстве автомобиля, то любые операции по обслуживанию и ремонту гидроусилителя руля лучше передать сервисному центру. Но большинство владельцев автомобиля, хоть и не знает в полной мере, как устроен автомобиль, но имеют небольшой опыт и навыки в обслуживании транспортного средства. Такие владельцы всё же могут произвести часть операция по ремонту гидроусилителя своими руками. Операции по ремонту гидроусилителя, которые можно сделать самостоятельно:

1. Периодический осмотр состояния гидросистемы для своевременного обнаружения её неисправностей.

2. Пополнение или замена рабочей жидкости в устройстве.

3. Чистка фильтров гидроусилителя или их замена.

4. Регулировка или замена приводного ремня устройства.

5. Замена шлангов гидроусилителя.

6. Устранение воздуха, попавшего в гидравлическую систему.

7. Замена сальников насоса.

8. Регулировка оборотов двигателя на холостом ходу.

9. Замена предохранительного клапана.

10. Замена сальники насоса.

Операции по ремонту гидроусилителя, которые лучше передать специалистам из сервисного центра или СТО:

1. Полный ремонт насоса гидроусилителя руля. Это – главный элемент во всём гидроусилители и оплошности в его починке недопустимы.

2. Диагностика и устранение неполадок всех систем рулевого управления.

3. Образовалась сильная течь в системе и невозможно определить её причины.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Что это за зверь

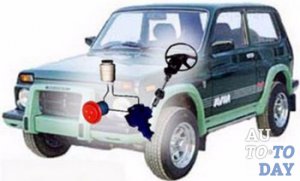

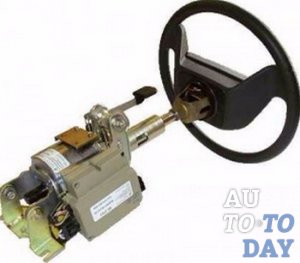

Для начала рассмотрим это устройство. Гидроусилитель руля — это специальный механизм, который находится в составе рулевой колонки. Предназначен он, для того чтобы увеличивать силу воздействия на баранку различных автомобилей и другой техники.

Если бы не было гидроусилителя руля, то было бы очень тяжело поворачивать колесо автомобиля. А подобная деталь это дело значительно упрощает, да к тому же, оказывая положительное действие на управление транспортным средством, значительно повышает удобство и комфорт.

Кроме того, благодаря гидроусилителю руля, удаётся значительно увеличить манёвренность, а также справляться с другими задачами, касающимися устойчивости автомобиля на дороге.

В видео рассмотрены основные неисправности гидроусилителя руля:

Гидроусилитель рулевого колеса называют коротко — ГУР. Он обеспечивает комфортное управление транспортным средством, повышает безопасность управления на дорогах и т. п. Когда эта деталь выходит из строя, возможность продолжать движение есть, но это очень опасно. Поэтому рекомендуется сразу же приступить к ремонту ГУР.

Этапы ремонта

Гидроусилитель является довольно сложным механизмом (узлом) рулевого управления, от этого увеличивается его сложность ремонта своими силами. Но, это вполне реально при соблюдении некоторых этапов, о которых я расскажу ниже.

Читать еще:  Продлеваем ресурс двигателя Volkswagen Polo седан – все, что нужно знать

Рассмотрим этапы выполнения комплексного ремонта гидроусилителя, которые позволят вам не только выявить причину неисправности этого устройства, но также отремонтировать его при необходимости.

Демонтаж

Процесс демонтажа состоит из некоторых пошаговых действий, которые выполняются в точной последовательности. Ее соблюдение способствует правильному и более эффективному отсоединению устройства, а в последующем рулить станет гораздо комфортнее.

Итак, рассмотрим эти этапы.

Первым делом необходимо почистить моторный отсек от грязевого налета. Очень важно не допустить попадания грязи вовнутрь рулевой системы и на другие агрегаты.

Поэтому в первую очередь нужно очистить соединительные шланги.Далее нужно заняться откачкой жидкости из бака. При возможности нужно откачивать максимальное ее количество. Далее нужно отсоединить эластичную муфту вала руля. Для этого используется шестигранник «6». Крепление находится снизу автомобиля. При этом нужно сделать метки относительно расположения муфты к валу гидроусилителя.

Это делается для того, чтобы при монтаже установить ее правильно. После того, как она будет отсоединена, ее нужно отодвинуть, чтобы та не мешала дальнейшему монтажу. Для этого можно использовать длинную отвертку или же монтировку. Этим инструментом сдвиньте муфту на вал рулевого управления. Далее отсоединяем рулевые тяги, для этого используем специальный съемник. Теперь нам нужно снять левое переднее колесо, чтобы получить максимальный доступ к агрегату. Для этого нужно поднять автомобиль в области этого колеса с помощью домкрата.

Когда колесо будет снято, мы имеем все условия, чтобы продолжить демонтаж гидроусилителя. Итак, можно демонтировать гидроусилитель. Для этого находим крепление (как правило, он крепиться на трех болтах) под аркой со стороны левого переднего колеса, и ослабляем его. Сразу снимать все болты нет необходимости, нужно снять два. На нужно еще слить всю рабочую жидкость с системы, поэтому гидроусилитель еще должен располагаться на своем месте. Для отвинчивания крепления используется торцевой ключ ”15” дюймов.

Под систему подставляем приготовленную емкость для слития жидкости. Шланги отсоединяются один за другим и с них сливается оставшаяся в системе жидкость. Всю жидкость слить не получиться, поэтому для дальнейшей работы шланги нужно чем-то заблокировать чтобы не происходило самопроизвольной утечки. Для этого можно использовать специальные заглушки или же использовать народный метод – заткнуть тряпкой. После этого откручивается последний болт.

Выявление дефектов

Иногда, выявить неисправность можно при первом осмотре агрегата не снимая его с автомобиля. Такими неисправностями могут быть механические повреждения элементов или их износ. В данном случае ремонт гидроусилителя руля не представляет особых сложностей. Так как при наличии таких явных проблем их можно устранить путем быстрой замены деталей. И для этого нет необходимости выполнять демонтаж и полную разборку устройства.

Но в случае возникновения неисправность внутри механизма, ремонт не возможен без частичной или полной разборки устройства. Разборку нужно выполнять только над простеленной тряпкой или пленкой. Дело в том, что при разборке может протекать оставшееся масло, и чтобы ничего не запачкать, необходимо использовать вышеуказанные защитные средства.

Устранение неисправностей

Ремонт гидроусилителя руля напрямую связан с поиском и устранением неполадок.

Неисправности могут быть различными:

  • Неисправность шлангов. Если испорчен шланг, то будет происходить утечка жидкости из системы гидроусилителя. Отремонтировать данную неисправность можно двумя путями. Первым является частичное устранение путем накладывания на место утечки дополнительного шланга. Для этого нужно иметь кусок шланга, диаметр которого немного больше и два хомута. Латка накладывается на место утечки и затягивается двумя хомутами. Второй вариант – полная замена пути прохождения жидкости. Шланг можно заменить на новый. Применение второго способа более рационально, это позволит забыть о поломке на долгое время.
  • Поломка насоса. В таком случае необходимо разобрать насос, чтобы осмотреть его составляющие на наличие неисправностей. Это, конечно, сделать будет не так просто, так как некоторые из моделей являются не разборными. Но все-таки разобрать его необходимо. Необходимо выполнить осмотр следующих деталей: эллипс (осмотреть его на предмет износа), подшипник и сальники. В случае, когда эти детали имею какие-либо дефекты, их необходимо заменить.
  • Удаление люфта. Очень часто причиной люфта может быть неисправность реек, отработанные детали и уплотнители. Ремонт гидроусилителя руля, связанный с удалением люфта, подразумевает полную замену изношенных деталей, особое внимание уделяется всем уплотнителям.

Ремонт гидроусилителя руля позволит каждому водителю, не только устранить неисправности, но это возможность более детально изучить некоторые устройства своего автомобиля. Поэтому ремонт полезен не только для транспортного средства, но и для вас. После проведения всех работ рулить будет также приятно и удобно, как и раньше.

Все что нам может понадобится в предстоящей работе это!

  • спирт (лучше всего White Spirit,он же бензин-растворитель или баллончик жидкости WD40);
  • наждачная бумага (от Р2000 до Р1000);
  • тряпочка или мягкая малярная кисть;
  • мелкий надфиль или напильник;
  • электрическая дрель;

Используем наждачную бумагу для очищения посадочных мест лопаток ротора.

Зачистка ротора сводится к устранению неровностей и заусенец пазов,а также к шлифовке поверхности ротора.

Работать лучше в перчатках, так как края ротора очень острые.Старайтесь чтобы движения были плавными и равномерными для более ровной шлифовки.
Насчёт способа шлифовки внутренней поверхности статора единого мнения нет.Если располагаете достаточным запасом терпения и времени можно попробовать выравнивать вручную.

Алгоритм такой:

Сначала производим грубую зачистку надфилем,затем сглаживаем крупной наждачной бумагой и доводим до ума шкуркой.

Проще приспособить электрическую дрель,применяя сверло и наждачную бумагу.Получится некое подобие мини-шлифовального станка,наворачивая наждачную бумагу на сверло диаметром не менее 12 мм( против движения вращения сверла ).При шлифовке самопальным агрегатом надо стараться равномерно распределять нагрузку по всей поверхности, излишне не усердствуя и не забывая менять шкурку от крупной до самой мелкой.

Используя дрель и наждачную бумагу устраняем неровности поверхности статора.

Закончив со шлифовкой, приведем насос ГУР в первозданное рабочее состояние.Производя сборочный процесс в обратной последовательности,нелишним будет сначала проверить, легко ли вращается вал внутри самого насоса.

Последним штрихом будет установка крышки на место,с предварительной установкой новой уплотнительной прокладки.При самом процессе сборке,крышка затягивается легко четырьмя болтами.Которые лучше всего тянуть крест-накрест,тем самым добиваясь равномерного точного прилегания плоскости крышки к статору.

Вот насос теперь снова имеет состояние нового.Тем не менее пройдет еще достаточно много времени прежде,придется повторить данную процедуру снова!

Смотреть видео урок самостоятельного ремонта насоса ГУР.

Смотреть видео урок как работает систему гидроусилителя руля.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
