Проточка тормозных дисков без снятия своими руками. время учиться

Проточка тормозных дисков Pro-Cut

Наименование работыПримеры автомобилейСтоимость, руб
Восстановление геометрии рабочей поверхности тормозного диска (легковой класс) за 1шт.MITSUBISHI Lancer, Colt; TOYOTA Corolla, Auris, Yaris; NISSAN Almera, Note, Tiida; и др.920
Восстановление геометрии рабочей поверхности тормозного диска (легковой бизнес класс) за 1шт.MITSUBISHI Galant; TOYOTA Camry, Avensis; NISSAN Teana, Maxima; INFINITI G-; LEXUS ES, IS, CT; и др.1040
Восстановление геометрии рабочей поверхности тормозного диска (кроссовер) за 1шт.NISSAN Qashqai, Juke; MITSUBISHI ASX, Outlander I; TOYOTA RAV-4; INFINITI EX- и др.1200
Восстановление геометрии рабочей поверхности тормозного диска (внедорожник, минивен, микроавтобус) за 1шт.MITSUBISHI Pajero, L200, Outlander III, Outlander XL; NISSAN X-trail, Murano, Pathfinder, Patrol; TOYOTA Highlander, Land Cruiser 200, Land Cruiser Prado 150; INFINITI FX-35, QX-56 II; LEXUS RX-, GX-, LX- и др.1320
Восстановление геометрии рабочей поверхности тормозного диска (представительский класс, спорт)Lexus LS,IS-F,GS; INFINITI M; и др.1500
Восстановление геометрии рабочей поверхности тормозного диска (внедорожник, кроссовер,) за 1шт.INFINITI FX-37, FX-50, QX-56 III; LEXUS LX-570, LS- и др.1680
Замена передних тормозных колодокЛюбой автомобильот 690
Замена задних тормозных дисковых колодокЛюбой автомобильот 690
Чистка ступицы от ржавчины за 1 шт.Любой автомобиль450
Профилактика или восстановление геометрии тормозных дисков с перфорацией и насечкамиЛюбой автомобиль+25% к стоимости по прайсу
Восстановление геометрии тормозных дисков за 4 штЛюбой автомобильСкидка 10%
Профилактика или восстановление геометрии тормозных дисков, установленных на автомобиль нештатноЛюбой автомобильПо договоренности

Когда необходима проточка тормозных дисков?

В комплекте любого автомобиля есть техническое руководство по его эксплуатации. В нём указаны все регламентные работы, которые необходимо проводить точно в срок и в указанном объёме. Там же описывается с какой периодичностью обслуживается тормозная система, в том числе и обточка тормозного диска. Нужно понимать, что данные рекомендации, относятся к стандартному использованию автомобиля. Однако если он работает в режиме максимальной нагрузки, в экстремальных условиях, то и регламентные работы проводятся намного чаще.

Важно! Для среднего седана нормой для тормозного диска является 100 000 км, а для колодок 30 000 км. Но и тут нужно учитывать массу автомобиля, климатическую зону и манеру вождения.

На то, что тормозной диск пора протачивать указывают и некоторые признаки:

  1. Даже после непродолжительной езды диск автомобиля сильно нагревается. Это определяется простым касанием руки, высокая температура даже может оставить ожог на коже. Чаще всего водитель обнаруживает сильный нагрев просто заехав в лужу – от колеса начинает подниматься пар.
  2. При нажатии на педаль тормоза возникает свистящий или скрежещущий звук. Обычно из салона определить с какой именно стороны он раздаётся невозможно. Поэтому на СТО проверяется состояние всех дисков автомобиля.
  3. На привычной дороге и стандартной скорости увеличивается тормозной путь автомобиля.
  4. При торможении педаль тормоза ощутимо подаётся назад.
  5. При торможении возникает вибрация с отклонением руля влево или в право, в зависимости от того, какой диск пришёл в негодность.
  6. Визуальная оценка диска отмечает явные физические повреждения в виде глубоких царапин и каверн.

Этот способ более трудоемок. Его обычно используют на заднеприводных моделях, когда нет возможности привести ступицу в движение. Иногда на переднем приводе при самостоятельном выполнении работы. Для этого вам понадобится широкий напильник, с его помощью обрабатывается зеркало диска. Особенно тщательно нужно поработать с поврежденными местами.

Такой способ шлифовки довольно трудоемок, но при этом вы сможете четко контролировать весь процесс, и гарантировать его качество. Работа займет от 2 до 6 часов, в зависимости от глубины повреждений.

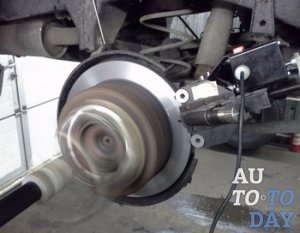

Процесс без снятия

Почему начал именно с него, да потому что он самый легкий и более-менее простой. Итак, опишу по шагам:

  • Машина подвешивается на подъемниках и снимается колесо
  • Откручивается суппорт(подвешивается за держатель к пружине), освобождая диск
  • Замеряется примерная кривизна полотна. Нужно для того чтобы понять на сколько точить
  • Далее на шпильки или места креплений устанавливается специальный двигатель, который будет крутить диск
  • В «уши» суппорта прикручивается специальная рама, по которой будут ходить резцы. ПРИЧЕМ сразу сверху и снизу стачивая две плоскости.
  • Начинается процесс проточки, снимают обычно немного, ведь есть минимально допустимая толщина

Большим плюсом такого метода является то — что диск не снимается со своего места крепления, то есть третья плоскость (где встречается со ступицей) не используется. ЭТО ВАЖНО! Набивается новая поверхность только на двух РАБОЧИХ СТОРОНАХ (где ходят колодки), убираются все неровности и излишки. Сам метод является передовым, но у него есть неоспоримый минус, как собственно и у другого (про это чуть ниже).

Основные преимущества сотрудничества

  • Производится предварительная диагностика.
  • Гарантируется профессиональный подход в решении вопроса.
  • Наши мастера имеют большой опыт работы и способны решить наиболее сложную проблему.
  • На все работы дается гарантия качества.
  • Цена на проточку тормозных дисков от “BOSCH-Service” одна из самых доступных в Санкт-Петербурге.
Проточка тормозных дисковстоимость
Легковой а/м2500 руб.
Внедорожник а/м3000 р уб.
Внедорожник премиум класс ( рекомендуем заменить колодки при этом )3500 руб.

* стоимость указана за 2 диска без снятия, замена колодок в стоимость не входит.

Зачем нужна проточка дисков

При функционировании тормозной системы происходит нагрев ее деталей, в том числе и дисков и в некоторых случаях, может достигаться температура до 500°С. Самое большое значение припадает на место соприкосновения диска с колодками. То есть прогрев, а значит и износ диска неравномерен. Проточка тормозных дисков стоимость ремонта может существенно уменьшить. Если износ небольшой, то данным методом можно восстановить параметры, детали, а значит и улучшить работу тормозной системы в целом.

В некоторых случаях возможна проточка тормозных дисков без снятия. Это существенно уменьшает трудоемкость процесса и естественно влияет и на стоимость работ. Но рациональность такого подхода может определить только специалист, поэтому не стоит настаивать на использовании данного метода в том случае, если мастер придерживается другого мнения. Лучше выполнить изначально качественный ремонт, чем рисковать попасть в аварию из-за того, что тормоза не будут работать так, как нужно.

Своевременное обращение к специалисту, это больший шанс того, что может быть возможна проточка тормозных дисков без снятия, цена на такие услуги гораздо дешевле, чем на стандартные мероприятия. Поэтому не стоит ждать, пока износ дисков станет значительным, ведь небольшие повреждения устранить гораздо проще и дешевле.

Наш автосервис «BOSCH-Service» может предложить широкий ассортимент ремонтно-восстановительных мероприятий, которые производятся для нормализации работы тормозной системы. Осуществляется как обычный ремонт, так и проточка тормозных дисков без снятия, в нашем автосервисе в Санкт-Петербурге такими услугами может воспользоваться каждый желающий.

Все случаи дисфункций рассматриваются индивидуально, производится диагностика, после чего подбирается оптимальная схема восстановления характеристик автомобиля.

Проточка на токарном станке

Далеко не каждый желающий может использовать такое оборудование. Токарный станок, обладающий необходимой точностью и имеющий размеры, позволяющие обрабатывать детали большого диаметра, стоит подчас дороже автомобиля. Покупать его для периодического решения узкого круга задач нет никакого смысла.

Но даже если у вас есть доступ к оборудованию с необходимыми параметрами и вы располагаете соответствующими навыками, проточка тормозных дисков или барабанов без изготовления специальной оснастки окажется невозможной.

Дело в том, что с необходимой точностью установить деталь на станок просто разведя губки патрона в центральном установочном отверстии, невозможно. Действовать придётся иначе. Придётся:

  • Изготовить специальную оправку , совпадающую по форме и размерам со ступицей колеса и имеющую хвостовик, который может быть зажат в патроне. Точность радиального и торцевого биения оправки должна составлять не более 0,03 мм.
  • Закрепить диск или барабан на оправке (для этого можно использовать штатную систему крепежа), а затем установить саму оправку в патрон.
  • Установив резец подходящего размера, произвести проточку рабочей поверхности диска или барабана . Параметры биения не должны превышать 0,05 мм при шероховатости поверхности Rz

Проточка тормозных дисков автомобиля без снятия своими руками: изучаем всю суть процесса

  • Проточка тормозных дисков автомобиля без снятия своими руками: изучаем всю суть процесса
  • 1. Диагностика исправности тормозных дисков.
  • 2. Для чего нужна расточка тормозных дисков?
  • 3. Что собой представляет проточка тормозных дисков?
  • 4. Технологии и оборудование для проточки тормозных дисков.

Исправность тормозной системы автомобиля является приоритетным заданием любого владельца автомобиля и не должно даже обсуждаться. Большинство автовладельцев рано или поздно подумывают о проточке тормозных дисков, но большая часть из них не понимает, как ее осуществлять и оправдывается ли она вообще.

  • 1. Диагностика исправности тормозных дисков.
  • 2. Для чего нужна расточка тормозных дисков?
  • 3. Что собой представляет проточка тормозных дисков?
  • 4. Технологии и оборудование для проточки тормозных дисков.

При постоянной эксплуатации автомобиля владельцу приходится намного внимательнее следить за состоянием машины и своевременно исправлять все обнаруженные неполадки и неисправности. В частности, в такой особой и специальной заботе нуждаются тормозные колодки и диски, которые, по своей сути, являются самыми проблемными местами во всей тормозной системе. При неисправности тормозных лучшим вариантом будет их тотальная замена. Но вот при проблемах с тормозными дисками, их продуктивную «жизнь», при выполнении определенного ряда действий можно продлить на долгий срок. Для этого необходима обычная своевременная проточка поврежденных тормозных дисков.

1. Диагностика исправности тормозных дисков;

2. Для чего нужна расточка тормозных дисков;

3. Что собой представляет проточка тормозных дисков;

4. Технологии и оборудование для проточки тормозных дисков.

Средняя величина пробега у тормозного диска составляет 80-100 тыс. км, а тормозных колодок – до 30 тыс. км. Эти цифры меняются в зависимости от модели и марки автомобиля, а также типа тормозной системы. Помимо этого, особо важное влияние на общее состояние тормозного диска оказывает непосредственныйстиль вождения автовладельца. При агрессивно-скоростном движении очень часто используются экстренные торможения, которые приводят к уменьшению сроков службы тормозов. В таких случаях не помогут даже и гарантии и рекомендации производителей автомобиля.

1. Диагностика исправности тормозных дисков.

В современном мире оборудование для проточки тормозного диска позволяет автолюбителю ограничиться только снятием колеса. Здесь даже не нужны определенные марки и названия фирм-производителей, так как все современные стенды для проточки тормозных дисков, которыми оборудованы различные автосервисы способны полностью устранить любые побочные явления неудачной и крайне интенсивной эксплуатации тормозов. Сам станок, служащий для проточки тормозного диска устраняет деформацию диска, а также, убирает различного рода механические повреждения рабочей поверхности в виде канавок и углублений.

После того, как закончится процедура проточки, нужна шлифовка тормозного диска. Это необходимо для того, чтобы срок приработки новых тормозных колодок, которые необходимо устанавливать после непосредственной проточки тормозных дисков, сократился.

2. Для чего нужна расточка тормозных дисков?

Расточка тормозных дисков является достаточно действенным методом, который способствует продлению срока их дальнейшей безопасной эксплуатации. Конечно, если агрессивный стиль езды знаменует то, что в скором времени будет необходим ремонт тормозной системы. И все же, как бы не двигался медленно и тихо водитель, рано или поздно тормозные диски приходят в негодность. Главной причиной, конечно же, является экстренное торможение, которое ведет к перегреву самих дисков. К появлению глубокой коррозии ведет высокая влажность воздуха и редкая эксплуатация автомобиля.

Уже стертая тормозная накладка помимо нанесения механических повреждений зеркалу диска, наносит также пыль и мелкую взвесь песка. Выход из ситуации с проблемой тормозных дисков один – их полная расточка. Вследствие расточки тормозных дисков можно получить следующие результаты:

1. Прекращение биения тормозных дисков;

2. Увеличение срока службы, не только дисков, но и тормозных колодок;

3. Конечно же, значительно улучшится эффективность всей тормозной системы;

4. Естественно, что значительно снизятся затраты, так как не придется покупать новые диски.

Теперь, после того, как все положительные моменты шлифовки и расточки тормозных дисков были выяснены, нужно определиться с местом, где будет происходить сама проточка тормозных дисков. Это именно тот случай, когда сэкономив на покупке, нужно не сэкономить на работе. Лучше всего обратиться в сервис. Естественно, можно провести расточку на токарном станке самостоятельно, но предварительно нужно посетить соответствующий сервис, где нужно получить консультацию по этому поводу.

3. Что собой представляет проточка тормозных дисков?

И все же, как узнать, то нужна именно шлифовка тормозного диска, а не их полная замена. Из-за ряда причин рабочая поверхность тормозных дисков приобретает борозды, а по самому краю тормозных колодок к диску, образовываются так называемые «буртики». Проточка тормозных дисков означает, что на станке для проточки тормозного диска с наружной поверхности диска снимаются все наружные дефекты и изъяны. Но, перед тем, как начать расточку диска нужно узнать, сколько можно снимать. Это можно выяснить посредством инструкции, так как на разных моделях тормозных дисков производитель сам устанавливает минимальную возможную толщину.

Именно те цифры, которые дают производители и являются нормой. Увидеть их можно либо в мануале, если диски автомобиля штатные, любо в самой инструкции по дисковой эксплуатации от производителя. И все же, возникает у многих вопрос, может проточка не стоит вложений и затрат? Может все же проще будет купить новые диски? Но, в таких случаях важно не забывать, что нужно покупать только пару тормозных дисков для единой замены их на одной оси.

Помимо этого, лучшим результатом будет, если при замене тормозных дисков одновременно заменить и тормозные колодки. Это делается на тот случай, если первопричиной дискового износа является дефекты тормозной колодки.

4. Технологии и оборудование для проточки тормозных дисков.

Еще в недалеком прошлом у автолюбителя не возникал вопрос о месте проточки тормозных дисков. Зачастую их снимали и относили в ближайшую мастерскую, которая имела в своем арсенале токарный станок. В то время это был очень сложный технологический процесс. Это потому сложный процесс, что проточка тормозного диска не предусматривает элементарного снятия верхнего слоя рабочей поверхности. В совокупности с этим необходимо соблюдать все параметры балансировки, касательно ступицы колеса и диска.

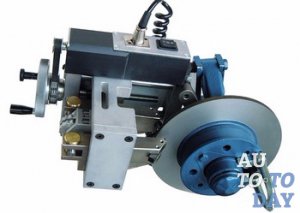

В руках специалиста нашего времени есть настоящее чудо – станок для непосредственной проточки тормозного диска, в котором все параметры программируются, а сама шлифовка дисков произойдет в режиме автомат. Помимо этого, уже вообще нет потребности в том, чтобы тормозной диск снимался с автомобиля. Проточка со снятием тормозного диска осуществляется на стационарном станке, предназначенном для непосредственной расточки диска. Обработка рабочей поверхности диска производится с обеих сторон одновременно, обеспечивая таким образом регулировку всех нужных параметров по балансировке и толщине диска.

Проточка тормозного диска без снятия происходит с помощью переносного стакана для проточки тормозного диска. Базовые плоскости, которые служат проточке переносным стаканом – места, где крепится суппорт. В результате такого рода проточки тормозного диска можно получить абсолютно параллельные и гладкие поверхности диска.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

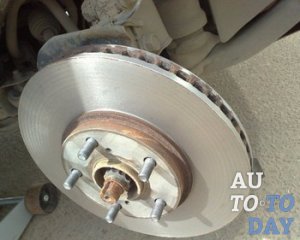

Диагностируем тормозные диски

При определенных показателях в работе тормозов, когда заметно снижается их эффективность, существует два варианта решения вопроса улучшения качества тормозной системы: замена тормозных дисков либо проточка тормозных дисков.

Мы не станем торопиться покупать новые тормозные диски – удовольствие недешёвое, тем более, сегодня существует вполне доступный и недорогой сервис — проточка тормозных дисков без снятия.

Совсем недавно для того, чтобы проточить тормозные диски, нужен был токарный станок и демонтаж тормозной системы, то современное оборудование для проточки тормозных дисков позволяет ограничиваться лишь снятием колеса.

Не называя фирм-производителей, скажем так, любой современный стенд для проточки тормозных дисков, которым оборудованы автосервисы позволяет устранить все побочные явления интенсивной эксплуатации тормозов.

Станок для проточки тормозных дисков устраняет деформацию диска, убирает механические повреждения рабочей поверхности в виде углублений, канавок и т.д.

Следующим шагом, после проточки, является шлифовка тормозных дисков. Для чего это необходимо? А чтобы сократить срок приработки новых тормозных колодок, которые рекомендуется устанавливать после процесса проточки тормозного диска.

Восстановление тормозных дисков на токарном станке

Выполнить проточку ТД также удается на обычном токарном станке, для обработки берется стандартный или специально сваренный резец. Для профессионального токаря работа не представляет никакой сложности, чтобы ее выполнить, потребуется:

  • зажать диск в патроне, не забыв его хорошенько отцентровать (необходим индикатор);
  • очистить обрабатываемую поверхность от ржавчины, проверить на биение плоскость тем же индикатором;
  • выровнять резцом поверхности сначала с одной, а затем с другой стороны, перевернув диск. Также здесь можно обработать плоскость в месте прилегания к ступице.

Как правило, проточка на токарном станке дает неплохие результаты, вибрация при торможении пропадает. Но если ничего не изменилось, и биение в руль осталось прежним, вероятно, причиной дефекта является грязь, попавшая между ТД и ступицей. Еще немало зависит от квалификации работника, если центр будет выставлен неточно, ничего хорошего из этого не получится.

Виды тормозных колодок

Быстрее всего изнашиваются мягкие колодки. Они наиболее комфортные, мало шумят, но стираются достаточно быстро. Такие колодки очень лояльно относятся к поверхности дисков, но плата за это — частая замена. Более жесткие колодки работают резче, они более цепкие, изнашиваются не так интенсивно, но шумные в работе и крепко изнашивают тормозной диск. Каждый вид колодок рассчитан на определенный стиль езды и на определенные условия эксплуатации.

При динамичной и агрессивной езде в тяжелых условиях, когда интенсивное торможение и нагрев тормозов до пограничных температур неизбежен, наилучшим вариантом станут колодки с повышенным содержанием железа или порошка меди. В таких условиях они проходят гораздо дольше комфортных мягких колодок, но и диску здорово достанется. Купить новый диск с системой вентиляции не проблема, но при некритичном износе это вовсе не обязательно. То же касается и задних тормозных барабанов.

Видеоурок о принципе работы тормозной системы

Несколько способов проточки без снятия

Какой бы способ проточки тормозных дисков вы ни выбрали, прежде чем начать работу, убедитесь в том, что их толщина больше предельно допустимой и в них нет трещин. Если же они слишком тонкие или имеют трещины, не рискуйте, ремонтируя их. Лучше купите новые. Проточкой называется выравнивание рабочих поверхностей с использованием резца, а предлагаемые ниже способы – это шлифовка тормозных дисков без снятия.

  1. Существуют специальные агрегаты для шлифования тормозных дисков без снятия. Но я думаю, вы согласитесь со мной в том, что не стоит покупать агрегат ради шлифовки пары дисков. Дешевле будет полностью обновить тормозную систему.
  2. Если диски стоят на ведущей оси. Понадобится ровный деревянный брусок размером 30×15×5 см и несколько листов наждачки с крупным абразивным зерном (например, №40) на тканевой основе. Использовать наждачку и брусок предпочтительней, чем абразивный круг для наждака. Потому что рабочая поверхность абразивного круга в скором времени после начала шлифовки перестанет быть плоскостью. А плоскость сторон бруска не изменится во время работы. Не забывайте менять наждачку – это ускорит процесс шлифовки и улучшит ее результат. Поднимете автомобиль домкратом и подставьте под него какую-нибудь страховку. Снимите колесо, тормозной суппорт и пыльник тормозного диска. Суппорт подвесьте повыше, чтоб не мешал. Запустите двигатель, включите передачу скорость, вращения отрегулируйте по своему усмотрению. Лист наждачки постелите абразивом вниз, на него широкой стороной положите брусок, а выступающие из-под бруска края листа загните вверх. Получившуюся конструкцию прижимайте поочередно широкой гранью к рабочим поверхностям тормозного диска. Не старайтесь нажимать на нее сильнее, лучше все время двигайте точку соприкосновения.
  3. Стоящие на не ведущей оси тормозные механизмы шлифуются без снятия тем же приспособлением из бруска и листа крупной наждачки. Только двигаться будет не диск, а брусок с наждачкой. Двигать его будет сила ваших рук. Но сказать по правде, делать это без снятия диска уж очень неудобно дело пойдет гораздо быстрее, если вы снимите их и положите на верстак.
  4. Шлифовка тормозных дисков на ходу. Этот способ подойдет для восстановления дисков, стоящих как на ведущей оси, так и на ведомой. Но он подойдет для устранения только незначительных дефектов. Результата сильной температурной деформации он устранить не сможет. Сначала из старых тормозных колодок следует изготовить специальные приспособления. Для этого нужна болгарка с алмазным отрезным диском. А также абразивный зачистной диск для нее. Из зачистного круга необходимо вырезать два клинообразных сегмента. В старых тормозных колодках сделайте две выемки в соответствии с формой клиновых фрагментов. Их глубина должна быть на несколько десятых миллиметра меньше толщины абразивных вставок, чтобы последние после установки возвышались над поверхностью колодок. Вставьте сектора в выемки, предварительно смазав их каким-нибудь клеем, чтобы не выпадали. Получившиеся «абразивные колодки» установите в суппорт вместо штатных. Для проточки рабочих поверхностей нужно проехать от 5 до 10 км, периодически притормаживая. Спланируйте маршрут так чтобы избегать резких торможений либо замедлений по ухабистым участкам. Во время поездки контролируйте результат шлифовки. Образовавшийся по периметру диска буртик можно убрать после окончания поездки обычным напильником с крупной насечкой.

После выравнивания рабочих поверхностей не помешает обработать их более мелкозернистой наждачкой для того, чтобы уменьшить глубину рисок. Использовать наждачку с мелким зерном сразу не следует, потому что она хуже выводит плоскость и поверхность будет гладкая, но волнистая.

Где искать неисправность

  • Биение передних дисков часто отдается не только в педаль, но и в руль.
  • Биение задних лучше ощущаются через вибрации на кузове.
  • Передние механизмы чаще страдают от температурной деформации, так как на них приходится основная нагрузка при торможении, следовательно, они сильнее греются. Деформация возникает следующим образом. При торможении диск нагревается и равномерно расширяется. Попавшая на какой-то участок вода, быстро остужает его, а он, остывая, сжимается и коробит всю деталь.
  • Задние более подвержены коррозии. Так как из-за их небольшой нагруженности, попавшая на них вода долго не высыхает.
