Почему не работает датчик уровня топлива? распространенные причины и способы ремонта

Не работает датчик уровня топлива

Если стрелка уровня топлива на приборной панели при включении зажигания не меняет свое положение, это еще не значит, что нужно вытаскивать из бака топливную секцию и менять измеритель. Вполне вероятно, что причина не в датчике, а в указателе или проводке. В статье рассмотрим принцип работы указателя и датчика уровня бензина/дизеля, их частые поломки и способы их устранения.

Принцип работы датчика поплавкового типа

Поплавок соединен с тягой, которая перемещает ползунок по резистивной дорожке, закрепленной на корпусе насосной секции. Изменение положения ползунка ведет к увеличению или уменьшению сопротивления резистора. На вход датчика подается опорное напряжение в 5 или 12 В. Сила тока на выходе прямо зависит от сопротивления резистора.

Возможные поломки:

  • износ резистивного слоя, образование налета, окислов между контактными пластинами. Из-за постоянного трения между ползунком и резистивным слоем в месте контакта токопроводящее покрытие стирается, из-за чего пропадает контакт. Также со временем ослабляется нажим подвижного контакта;
  • искривление тяги, соединяющей поплавок с ползунком, Случается при неаккуратном извлечении колбы топливного насоса из бака. Указатель при этом будет работать, но уровень бензина в баке отобразит некорректно. Реже встречается трещина в корпусе поплавка, из-за чего последний наполняется топливом и стремится погрузиться в крайнее нижнее положение.

На карбюраторных моделях ВАЗ можно встретить ДУТ трубчатого типа. Принцип его работы также построен на изменении силы тока в цепи.

Сигнализатор критического уровня топлива

В зависимости от модели авто, при остатке в баке от 5-10 л на приборной панели загорается лампочка критически низкого остатка топлива. Сигнализация реализуется двумя вариантами конструкции:

  • Лампочка в приборной панели подключена через контакт на ДУТ. Один из контактов лампочки через предохранитель подключен к плюсовому выводу АКБ. С уменьшением уровня топлива ползунок датчика уровня замыкает второй контакт лампочки на массу.
  • В баке устанавливается терморезистор, изменяющий свое сопротивление при изменении температуры. Терморезистор постоянно запитан от бортовой сети и погружен в топливо. При падении уровня бензина/дизеля чувствительный элемент перестает охлаждаться. Изменение силы тока – сигнал для зажигания контрольной лампы на панели приборов.

Электромагнитный УУТ

Принцип работы указателя основан на явлении электромагнитной индукции. В конструкции применены две катушки индуктивности. При прохождении тока по обмоткам катушек создаются два взаимно пересекающихся магнитных поля, которые воздействуют на якорек подвижной системы, поворачивая его вдоль магнитных силовых линий результирующего магнитного поля. Разница в силе тока на выводах катушек определяет угол отклонения стрелки указателя.

Описанный УУТ имеет большую погрешность и в современных комбинациях приборов больше не используется.

Указатель на основе бимметалической пластины

Стрелка указателя закреплена на одной оси с бимметалической пластиной. Пластина обмотана нагревательной нитью, на которую при включении зажигания подается ток. Сила тока зависит от напряжения на сигнальном проводе датчика уровня в баке. При нагреве бимметалическая пластина отклоняется в заданном направлении, перемещая при этом стрелку по шкале. Чем выше сила тока, тем выше температура нити и тем сильнее выгнута пластина. Именно таков принцип работы простейшего указателя уровня топлива, встречающегося на многих старых иномарках.

  • перегорание нагревательной нити;
  • неплотное прилегание нити к бимметалической пластине. Указатель при этом будет врать в сторону меньшего количества топлива.

Системы с функцией самодиагностики

На всех современных авто сигнал с ДУТ обрабатывается электронной микросхемой внутри приборной панели. Обработанный сигнал может быть трансформирован в силу тока для отклонения аналоговой стрелки либо пересчитан математически для отображения на графической шкале.

Значительно проще найти причину неработающего датчика уровня топлива на авто с приборной панелью, оснащенной функцией самодиагностики. При полном баке на сигнальном выводе ДУТ будет 4,5 В, а при минимальном – 0,5 В. Пол вольта у нижнего и верхнего уровней сигнала позволяют блоку управления регистрировать короткое замыкание на «+» и обрыв цепи. Факт обнаружения неисправности записывается в энергонезависимую память в виде кода и может быть считан через разъем OBD-II при помощи мультимарочного или специализированного сканера.

Проверка питающего напряжения

  1. Проверьте предохранитель. Взамен сгоревшей вставки допустима установка только предохранителя с рекомендованным заводом-изготовителем номиналом.
  2. Доберитесь до разъема топливной секции и найдите на нем контакты ДУТ. На большинстве авто доступ к технологическому отверстию открывается после откидывания сиденья для задних пассажиров.

Для примера проверки питания возьмем схему подключения ДУТ на ВАЗ 2108, 2109, 21099.

На схеме мы видим, что с топливного бака к приборной панели уходит сигнальный провод ДУТ розового цвета. Напряжение на выводе при включенном зажигании должно изменяться в соответствии с уменьшением/увеличением уровня бензина в баке. Мультиметром в режиме измерения постоянного тока проверьте напряжение на контакте розового провода. Если таковое присутствует, проблема в датчике. Проверьте прижим ползунка, состояние резистивных дорожек, а также правильность подключения контактов.

Допустим, что напряжение на выводе есть, а стрелка не сдвинулась с места. В таком случае проверьте провод на предмет обрыва. Если обрыва нет, на разъеме приборной панели проверьте надежность минусового вывода на клемме №5, наличие «+» на клемме №12. Если все указанные пункты не вызвали у вас подозрения, скорее всего, проблема в окислах на контактах или перегоревших дорожках на плате.

Как измеряется уровень топлива в автомобиле

Взаимодействие между указателем уровня топлива и датчиком топлива основано на передаче сигнала, который может быть аналоговым или цифровым. В зависимости от типа передаваемого сигнала, различаются датчики уровня топлива.

В современных автомобилях наибольшее распространение получили цифровые датчики, которые гораздо точнее аналоговых вариаций. Цифровой датчик получает аналоговую информацию об уровне топлива, которая преобразуется в сигнал, а после передается на указатель. При этом значение, которое поступает с датчика, рассчитывается исходя из геометрических параметров топливного бака и учитывая поправку на неравномерность распределения топлива по резервуару.

Непосредственно за измерение уровня топлива в автомобильных баках отвечает поплавок, который, представляющий собой цифровое потенциометрическое устройство. Он изготавливается из легких материалов (пластик, пенопласт, легкие металлы), чтобы находиться постоянно на поверхности топлива, тем самым передавая показания датчику. Подобная система измерения уровня топлива в баке простая, надежная и недорогая, что важно при массовом производстве автомобилей.

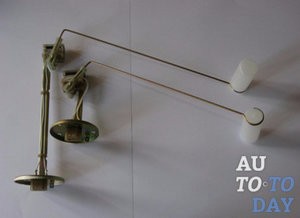

Поплавковые датчики можно разделить на два типа:

  • Рычажные. В таких типах датчиков поплавок соединяется с реостатом через металлический рычаг. Соответственно, при увеличении или уменьшении уровня топлива поплавок начинает движение, за ним поворачивается рычаг, движение передается на реостат и его сопротивление изменяется. Информация об этом сопротивлении, с учетом различных факторов, передается в виде цифрового сигнала на указатель уровня топлива.
  • Трубчатые. Поплавок в подобных датчиках уровня топлива устанавливается внутри специальной трубки, которая монтируется в топливный бак. Поплавок в трубке зафиксирован таким образом, чтобы его движение было возможно только по вертикальной оси. В нижней части трубки находится отверстие, в которое поступает топливо. При поступлении топлива поплавок поднимается, при уменьшении его количества опускается. Параллельно движению поплавка располагают контактные кольца на проводах, замыкание которых фиксирует информацию об уровне топлива, передаваемую на указатель.

Трубчатые датчики уровня топлива считаются более точными, чем рычажные. Преимущества трубчатой конструкции особенно проявляются при движении автомобиля в горку, с горки или на поворотах, когда уровень топлива в баке колеблется, и рычажная система может считывать не до конца достоверные показатели. При этом трубчатый датчик уровня топлива более дорогой, чем рычажный, и он может быть установлен не во все топливные баки, из-за ограничений геометрической формой.

Распространенные неполадки

Система контроля над объемом топлива в бензобаке подвержена таким неисправностям:

  • стрелочный указатель лежит на нуле независимо от количества оставшегося в баке горючего;
  • прибор неправильно показывает уровень топлива – врет в большую либо меньшую сторону;
  • стрелка «скачет» или меняет показания за короткий промежуток времени;
  • не горит желтый индикатор минимального остатка топлива.

Справка. В некоторых отечественных моделях машин топливный датчик врет еще с завода. Пример – внедорожник Chevrolet Niva первых выпусков, где прибор сильно занижает реальный уровень бензина. Водитель, ориентируясь на указатель, заезжал на заправку, но обнаруживал доверху полный бак.

Причин падения стрелки на ноль встречается несколько:

  1. Заедание либо заклинивание рычага.
  2. Поплавок потерял герметичность и опустился на дно.
  3. Разрыв электрической цепи из-за окислившихся контактов или проблемы с проводкой.
  4. Поломка самого индикатора либо рычажного датчика – потенциометра.

Обычно неправильные показания и «скачки» стрелки – это следствие загрязнения реостата и бегунка. На автомобиле с большим пробегом эти детали могут износиться – тонкий слой на пластинах истирается, отчего между ними и бегунком пропадает контакт.

Датчик уровня топлива в баке посылает противоречивые сигналы, отражающиеся на приборной панели.

Одна из причин неработающего индикатора минимального уровня – перегоревшая лампочка на панели приборов. Реже встречаются проблемы с концевым контактом, находящимся внутри бака, либо обрыв электропроводки. В новейших системах лампа и вовсе загорается по команде контроллера, когда сопротивление рычажного потенциометра достигнет определенного значения.

Распространенные неисправности топливных датчиков

Обратите внимание, у разных производителей есть свои специфические проблемы электронных систем и блоков. Многие бренды известны производством надежных датчиков, но устанавливают их далеко не во все машины. В бюджетных авто датчики стоят довольно недолговечные, поэтому после завершения гарантийного периода они нередко выходят из строя и требуют замены. И даже установка дорогостоящих оригинальных запчастей не всегда спасает надолго. Поэтому иногда причина выхода из строя оборудования проста – низкое качество детали.

Но нужно рассматривать и другие возможные проблемы:

  • засорение – если в баке присутствуют взвеси, частицы ржавого металла, они быстро выведут из строя бензонасос и датчик, которые находятся непосредственно в толще топлива;
  • низкое качество бензина или солярки – в таком случае рабочая среда датчика не будет отвечать требованиям производителя, что приведет к возможному преждевременному выходу из строя;
  • истирание контактов или обрыв проводки – очень часто случаются такие проблемы в автомобилях, так как именно электрическая часть наиболее подвержена спонтанным поломкам;
  • потеря герметичности – часто некоторые элементы датчика теряют герметичность и не могут нормально работать, это приводит к искажению показаний или полному отсутствию сигналов;
  • деформация элементов – сильный удар по баку или другие ситуации могли стать причиной механического повреждения системы замера топлива;
  • нарушение крепления на корпусе бака – в этом случае датчик будет выдавать постоянно разные показатели, что еще больше запутает владельца автомобиля, чем полное отсутствие показаний остатка.

Образование налета, перегорание предохранителей и прочие неприятности достаточно часто случаются с датчиками уровня топлива. Следует учитывать, что даже самый качественный датчик может неожиданно выйти из строя и стать причиной путаницы с остатком топлива в баке. Поэтому следует следить за интервалом заправок и контролировать запас топлива, особенно при планировании дальних поездок. Также важно следить за работоспособностью датчика, чтобы не попадать в неприятные ситуации.

Почему может не показывать датчик

Случаи, когда на ВАЗ 2107 не работает датчик уровня топлива, вовсе не являются редкостными. Что может послужить причиной поломки устройства, знают опытные владельцы семерок. Причем одинаково часто возникают поломки датчика как на карбюраторных, так и на инжекторных моделях ВАЗ 2107.

Датчик уровня топлива или ДУТ — это реостат из нихромовой проволоки. Изменение положения подвижного контакта осуществляется при помощи поплавка. Располагается устройство как на инжекторных, так и на карбюраторных моделях внутри бака. Разница лишь в том, что инжекторные семерки дополнительно имеют бензонасос, который расположен рядом с датчиком. Если указатель топлива не работает, значит, высока вероятность того, что возникла неисправность датчика в баке.

Проявляются поломки этого устройства разными способами:

  1. Стрелочный указатель постоянно находится в положении «0».
  2. При движении автомобиля стрелка имеет свойство «скакать», что также говорит о неисправности в системе контроля уровня топлива.
  3. При включении зажигания стрелка на показателе уровня топлива находится на нуле, но при движении через некоторое время начинает функционировать.
  4. Не загорается индикатор(лампочка), который указывает о том, что снижено количество топлива в баке.

Что же становится причиной неработоспособности указателя количества топлива в баке на семерке, нужно разобрать детально, это поможет узнать, с чего начинать ремонтные работы. Причинами возникновения поломок являются:

  • Перегорел предохранитель датчика — этот элемент необходимо проверять в первую очередь, чтобы не пришлось проделывать лишнюю работу. Если сгорел предохранитель, то стрелочный показатель всегда будет показывать «0».
  • Износились дорожки платы — этот вид неисправности напрямую связан с датчиком, на котором стираются дорожки по причине их выработки. Такой вид поломки не считается серьезным, так как устранить его можно легко. Для этого необходимо подогнуть бегунок, чтобы он перемещался по участку дорожки, которая еще не стерлась.
  • При искажении истинного уровня топлива в баке необходимо производить корректировку регулятора датчика. Для решения неисправности понадобится изменить положение штифтов ДУТа. Изменение положения штифта осуществляется путем его перемещения в сторону, пока стрелка указателя не сместится на «1». Стрелка в положении «0» и «1» должна быть неподвижной, а если при установке в эти положения происходит ее перемещение, то необходимо подогнуть штифт соответствующим образом.
  • Окисление контактов ДУТа, что также становится причиной неработоспособности стрелочного показателя. Для устранения поломки понадобится выполнить очистку контактов.
  • Поврежден поплавок датчика — в зависимости от наполненности бака поплавок перемещает подвижный контакт реостата в соответствующее положение. Поплавок представляет собой герметичный объем воздуха. Если нарушается целостность поплавка, то внутрь попадает топливо, что влечет за собой отображение неверных данных.

Только после того, как будет выяснено, почему не работает показатель топлива, можно приступать к соответствующим ремонтным действиям. Однако для выявления поломки понадобится диагностика, провести которую сможет каждый владелец отечественного автомобиля.

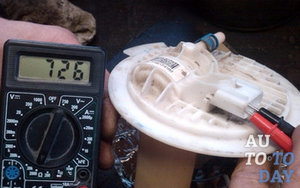

Проверка датчика уровня топлива

Перед тем, как провести замену датчика уровня топлива на ВАЗ 2107, рекомендуется сначала удостовериться в причинах поломки. Дальнейшие манипуляции нужно проводить по инструкции:

  1. От датчика, находящегося внутри бензобака, нужно отсоединить провод розового цвета. При этом зажигание должно быть включенным.
  2. Если стрелка до этого отображала полный бак, а после отсоединения провода стрелка на указателе уровня топлива упала на «0», то неисправен сам датчик.
  3. Если же при этом стрелка отображает полный бак при отключении проводов, то это обозначает, что неисправен сам указатель в панели приборов.
  4. Для проверки указателя понадобится снять панель приборов, найти провода, который подсоединены к устройству и, отсоединить серый провод с красной полосой.
  5. После отсоединения провода нужно включить зажигание и наблюдать за расположением стрелки указателя. Если стрелка отклоняется на ноль, то это означает, что указатель исправен, а причиной поломки является нарушение целостности провода.

Следующая ситуация, когда указатель отображает, что бак пустой. Перед тем, как проверить ДУТ на ВАЗ 2107, рекомендуется заправить полный бак. Это позволит произвести процедуры диагностики с максимальной точностью.

  1. От датчика отсоединить провод, который подключен к контакту «Т», и подключить его на «массу» автомобиля, включив предварительно зажигание.
  2. Если после выполнения этой процедуры будет происходить отклонение стрелки на указателе, то это главный признак неисправности датчика.
  3. Если стрелка находится на месте, то нужно произвести процесс отсоединения серого провода с красной полоской от указателя. Этот провод также нужно подключить на «массу».
  4. Если после выполнения таких действий стрелка сместилась, тогда это говорит о том, что устройство исправно, а причиной того, что указатель не показывает уровень топлива в баке, является повреждение провода. Провод можно прозвонить тестером.

Выяснив, в чем причина неисправности, следует немедленно приступать к ремонту. Если поломан датчик указания топлива на ВАЗ 2107, тогда его нужно заменить.

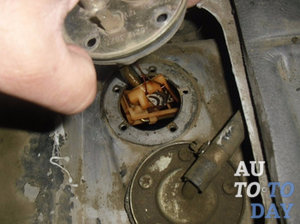

Замена датчика уровня топлива

Датчик топлива на семерке с инжектором меняется следующим образом:

  1. Для начала нужно отключить клемму «минус» от АКБ.
  2. Отсоединить предохранитель от цепи насоса, который обозначен как F.
  3. В багажном отсеке нужно демонтировать обшивку с правой стороны, чтобы добраться до места расположения бензонасоса, что позволит получить доступ к люку бензобака, в котором установлен насос на инжекторных автомобилях и датчик.
  4. От бензонасоса нужно отсоединить все шланги и провода.
  5. Вывинчивается болт, при помощи которого крепится стальной хомут, фиксирующий бак.
  6. Снять трубку со штуцера, через который происходит вентиляция бензобака. На трубке следует предварительно ослабить хомут.
  7. С люка бензобака (заливной горловины) нужно выкрутить пробку, а затем снять резиновую прокладку с горловины.
  8. Вывинчивается провод «массы», который удерживается одной из 6 гаек. Вывинчиваются оставшиеся крепежные гайки.

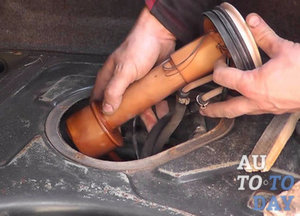

  9. Чтобы извлечь датчик из бензобака, последний понадобится немного наклонить в сторону от стенки кузова.
  10. Извлечь конструкцию, на которой крепится ДУТ.

Теперь необходимо вместо старого датчика установить новый. При этом важно учитывать модель устройства, так как для инжекторных и карбюраторных моделей маркировка отличается. Установка нового устройства выполняется в порядке обратном снятию. При этом немаловажно обратить внимание на состояние уплотнительной манжеты. Ее рекомендуется заменить на новую, но обычно она продается в сборе с ДУТ.

На этом процесс замены ДУТ завершен, и после окончания работ, следует произвести проверку его работоспособности. Ориентировочная стоимость нового устройства составляет 500 рублей, но все зависит от производителя устройства.

Целесообразность ремонта

p, blockquote 39,0,0,0,0 —>

Ремонт датчиков уровня топлива выполняют только в исключительных ситуациях. Полностью восстановить контактные зоны практически невозможно. Есть способы восстановления при помощи резистивного клея, точечной пайки. Все способы недолговечны, и главное, после ремонта данные датчика не совсем корректны. В зависимости от количества ремонтируемых зон его точность теряется на 20-50%.

p, blockquote 40,0,0,0,0 —>

Видео — ремонт датчика топлива в баке автомобиля Toyota Haice 3L: 0.11

p, blockquote 41,0,0,1,0 —>

p, blockquote 42,0,0,0,0 —>

Целесообразно заменить датчик на аналогичный новый или бэушный с другого автомобиля такой же марки. Важно, чтобы он полностью совпадал по параметрам с «родным» датчиком. Это можно проверить даже без помощи мультиметра, не устанавливая датчик. Достаточно надеть на него разъем, включить зажигание. Далее следует отклонить рычаг в верхнее положение. На приборной панели индикатор должен показать полный бак. Таким образом можно подобрать датчик от другой марки автомобиля.

p, blockquote 43,0,0,0,0 —>

Предупреждение: Все операции при снятом датчике уровня топлива и открытой шахтой бензобака следует выполнять в хорошо проветриваемом помещении, лучше, на открытом воздухе, при открытых дверях авто. Пространство бака следует изолировать полиэтиленовым пакетом, чтобы пары топлива локализовать.

p, blockquote 44,0,0,0,0 —>

p, blockquote 45,0,0,0,0 —>

p, blockquote 46,0,0,0,0 —>

Почему неправильно показывает датчик уровня топлива или не работает уровень топлива

Начнем с того, что многие ошибочно полагают, если не работает датчик уровня топлива, на общей функциональности двигателя и его систем это не сказывается. На самом деле в подобном случае существует не только большой риск остаться без топлива в самый неподходящий момент (например, вдали от АЗС на трассе), но и вывести определенные устройства автомобиля из строя.

Если точнее, речь идет о бензонасосе. В двух словах, бензонасос в устройстве системы питания инжекторных моторов погружной, постоянно находится в топливе, при этом охлаждается за счет горючего.

Если же датчик показывает неправильно или не работает, водителю часто приходится ездить с горящей лампочкой уровня, в баке постоянно слишком мало топлива, насос перегревается (особенно в жару) и быстро выходит из строя. Также грязью со дна бака могут преждевременно забиваться фильтр бензонасоса (сеточка-фильтр), а также сам топливный фильтр и т.д.

Другими словами, если в машине не работает датчик топлива, это может стать причиной не только неудобств, но и ряда других неприятностей. Чтобы не заниматься чисткой топливной системы, а также увеличить срок службы топливного насоса или избежать его замены, рекомендуется как можно скорее устранить неполадки ДУТ.

Современные датчики: преимущества

Ситуаций, когда рассматриваемое изделие работает некорректно, не так уж много. Большинство из них случается уже после 5-10 лет эксплуатации транспортного средства, когда механическая часть изделия изнашивается. Конструкция, материалы и герметичность большинства ДУТ позволяет им функционировать вплоть до утилизации машины. Среди главных достоинств изделия следует отметить:

  • доступную цену;
  • полную герметичность;
  • простоту и надежность конструкции;
  • высокий уровень устойчивости к механическим воздействиям.

В среднем, цена ДУТ составляет в пределах 1-2 тыс. рублей. При необходимости они легко демонтируются и меняются. Среди недостатков топливных датчиков выделим низкую окислительную стойкость металлических пластин, вследствие чего часто наблюдается несоответствие положения стрелки горючего на приборной панели с текущим уровнем в баке.

Подбираем новый датчик

Замена датчика уровня топлива на ваз 2112 не такой уж сложный процесс, однако, труднее правильно подобрать контролер на замену старому.
Итак:

  • Если вы не представляете, какой датчик уровня бензина выбрать, тогда подбираемего по следующим параметрам.
  • Создаем сопротивление вместо самого датчика, а затем измеряем его тестером и узнаем значение сопротивления.
  • Для этого нам потребуется специальный переменный резистор, рассчитанный на 1кОм, его мы подключаем вместо ДУТ.
  • При полном баке — сопротивление примерно 6-7 Ом.
  • Регулируем указатель до положения «пустой бак», затем замеряем сопротивление.
  • По полученным данным ищем новый датчик с соответствующим сопротивлением Главное при поиске, чтобы номинальное сопротивление нового контролера соответствовало показаниям указателя.
  • Кроме этого можно воспользоваться инструкцией в сервисном руководстве.
  • Прежде чем покупать датчик топлива для ваз2112 необходимо определить его маркировку.
  • Таких датчиков (контролеров) существует много разновидностей (более 8ми), внешне ничем практически не отличаются.
  • Различие между ними состоит в сопротивлении, которое для каждого вида свое.
  • Настоятельно рекомендуем приобретать датчик с аналогичной маркировкой, иначе рискуете получать ложные показания контролера топлива, при полностью исправной системе.
  • К сведению, чем старее ваш датчик, тем труднее его отыскать в продаже (наиболее старые модели — ДУТ-1).

Взаимозаменяемость контролеров уровня бензина

Для автомобилей модели ВАЗ 2112 существуют две наиболее распространенных разновидности контролеров уровня топлива:

  • Для так называемой Владимирской комбинации агрегатов (приборов) и для Курской (от АО «Счетмаш»).
  • Для VDO.

Специалисты утверждают, что наиболее значимые в маркировке контролера только первые цифры, а цифры, следующие за ними, являются несущественными модификациями завода.
Поэтому ДУТ-1-01 иДУТ-1-02 являются взаимозаменяемыми, также как ДУТ-2-01 и ДУТ-2-02 и т.п.
Если вы по какой-либо причине сняли бензонасос, сразу замените заодно его сеточку.

Возможные неисправности датчика уровня топлива

Конечно самой частой неисправностью датчиков уровня топлива всех видов является протекание поплавка управляющего передвижным элементом реостата. Обычно в этом случае стрелка указателя постоянно находится в положении пустой бак.

Потом идёт загрязнение шкалы пластины. Это может быть и осадки из топлива, и элементы стирающегося бегунка. Стрелка может застыть в любом положении. Или сильно нарушается точность показаний указателя уровня горючего.

Обрыв проводки как на корпусе, так и у пластины с реостатом. И, наконец, механическое повреждение самой пластины. Могут быть ещё какие-то экзотические неисправности, но они настолько редки, что рассматривать их не стоит. Если неисправность есть, но не диагностируется, лучше заменить датчик уровня топлива в сборе.

Как работает индикатор уровня топлива?

  • Как работает индикатор уровня топлива?
  • Неисправности индикатора уровня топлива
  • Виды индикаторов уровня топлива
  • Ремонт индикатора уровня топлива

Наверное, многим приходилось сталкиваться с вопросом, почему не работает датчик уровня топлива. А бывает и такая ситуация: после запуска двигателя датчик показывает, что в баке пусто, а во время движения значение на датчике выходит на нужный уровень. Также возможен такой вариант: стрелка зависла на нуле, а на самом деле залито еще полбака, или значения на приборной панели постоянно изменяются. Без работающего как положено датчика бывает очень сложно, особенно при дальних поездках. Нужно постоянно держать в памяти момент последней заправки и ее объем, и держать в багажнике на всякий случай канистру с топливом. В связи с массой неудобств из-за одного датчика, будем в статье разбираться в проблеме.

  • Неисправности индикатора уровня топлива
  • Виды индикаторов уровня топлива
  • Ремонт индикатора уровня топлива

Неисправности индикатора уровня топлива

Бывают случаи, когда датчик указывает на то, что бак всегда пустой или заполнен полностью. Причем показания не меняются, даже если поменять уровень топлива.

Основные причины:

• Датчик неисправен и нуждается в замене.

• Плохое контактное соединение с кузовом.

• Неисправность регулятора напряжения, который подает некорректное питание к датчику.

• Указатель топлива неисправен.

• Имеются проблемы, связанные с проводкой цепи датчика, чаще всего, обрыв.

Перед тем, как делать выводы о неисправности регулятора напряжения, необходимо замерить выходное напряжение на контактах устройства. Для этого потребуется снять приборную панель и подключить вольтметр к контактным выводам. Для проверки устройств не имеет значения последовательность. Чаще всего проблему начинают искать в приборах, которые находятся в самом доступном месте.

Для проверки топлива в баке и оценки соответствия показаниям датчика можно использовать многие подручные средства. Вставьте в бак чистый щуп и проверьте наполненность бака. Необязательно иметь точные показания, в этом случае прекрасно подойдут и приблизительные.

Другой способ проверки заключается в полном сливе бензина из бака и постепенном доливании. После каждого доливания контролируется величина сопротивления датчика, которая должна обязательно меняться.

Аналогичный вариант применяется и при снятии датчика с бака. В этом случае, менять положение рычага поплавка необходимо рукой. Таким образом, проверка становится намного точнее.

Неэлектрические причины неправильной работы датчика:

1. В поплавке появилось отверстие, что стало причиной его неправильного погружения в бензин.

2. Деформация топливного бака, в результате которой он мешает нормальному перемещению поплавка.

3. Дефекты рычага поплавка. Это могут быть его обломы и перегибы.

Если датчик в порядке, значит, проблему необходимо искать в указателе топлива или электрической проводке. Для проверки проводов нужно замерить их сопротивление или просто «прозвонить». Указатель уровня топлива тоже можно проверить при помощи нескольких способов. Чтобы провести диагностику его состояния, можно вытащить датчик из бензобака и включить зажигание автомобиля. Рычаг поплавка переместите в разные стороны. Если показания прибора не изменились, значит, он действительно не работает.

Другой способ проверки заключается в использовании специального тестера калибровки. Он подключается вместо датчика уровня топлива и меняет сопротивление цепи. Если стрелка прибора не реагирует, значит, указатель необходимо заменить. Если используется магнитный датчик, то можно проверить сопротивление цепи при помощи омметра. Как правило, нормой таких указателей считается сопротивление, равное 10-15 Ом.

Виды индикаторов уровня топлива

Реостатный датчик уровня топлива

Принцип действия такого датчика основан на биметаллических полосах, который перемещают стрелку индикатора на панели приборов. Положение полосы зависит от сопротивления, создаваемого в цепи датчика. В бензобаке автомобиля устанавливается поплавок со специальным рычагом. При увеличении топлива в баке, сопротивление уменьшается, а значит, возрастает ток, который нагревает полосу, и она перемещает стрелку индикатора. При уменьшении уровня топлива поплавок опускается и рычагом снижает напряжение в цепи. Таким образом, ток снижается, и биметаллическая полоса отодвигает стрелку индикатора в другое положение, соответствующее уровню топлива в баке.

Если говорить проще, то при разрыве цепи датчик перестает работать, и все время будет указывать на то, что бак пустой, а при коротком замыкании в цепи реостата укажет, что бак заполнен бензином полностью. Существует ряд датчиков, сопротивление в которых изменяется совсем наоборот. Соответственно, показания будут другими.

Датчик топлива с магнитом

Такой датчик вместо биметаллической полосы использует магнит, который помещен в магнитное поле. Данное поле создается с помощью трех индукционных катушек, на которые подается напряжение. Принцип действия заключается в том, что часть напряжения подается на все три катушки, и только оставшаяся часть выходит на первый виток. Эта часть будет меняться в зависимости от положения магнита в магнитном поле, который меняет сопротивление цепи. Достоинством такого датчика можно назвать то, что его показания более точны и быстрее реагируют на изменения уровня топлива.

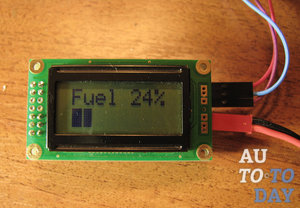

Электронный датчик уровня топлива

Данный тип датчиков существенно отличается от своих аналогов и представляет собой современное устройство, которое показывает более точное количество топлива в баке автомобиля. Для указания уровня топлива используется цифровой дисплей, который работает на основе данных о сопротивлении все той же цепи. Специальный регулятор напряжения получает информацию о сопротивлении и принимает решение, какую часть дисплея необходимо включить в работу, чтобы вывести информацию о состоянии уровня топлива.

Ремонт индикатора уровня топлива

Датчик уровня топлива иногда выходит из строя. При этом лампочка, отмеченная на панели, загорается вне зависимости от объема топлива, присутствующего в баке. Может совсем перестать работать. Можно купить новый датчик, а можно выполнить ремонт датчика уровня топлива. Для этого нам потребуются следующие инструменты:

— обычная отвертка, головка «на 7»;

Изначально следует отсоединить провод «минуса» от аккумулятора. Заднее сиденье необходимо снять, чтобы обеспечить доступ к бензоприемнику. Шумоизоляционное покрытие над крышкой лючка стоит отогнуть. Затем следует отвернуть 2 самореза, временно удалить крышку лючка. Теперь предстоит отсоединить разъем датчика. Достаточно ослабить хомуты крепления шлангов крестообразной отверткой. Эти шланги отвечают за подвод и слив топлива к трубкам. Нужно по очереди сдвинуть шланги с трубок, используя ключ «на 10».

Бензоприемник, у которого датчик уровня топлива, извлеките из бака. Операцию выполняем аккуратно, чтобы не допустить повреждения поплавка. Потом снимаем прокладку бензоприемника. Крышку бензоприемника на время работы закрываем. Удаляем грязь с датчика, осматриваем прибор.

С помощью тестера или мультиметра определяем исправность цепи. Основная причина подобной поломки датчика – это неисправность терморезистора, размещенного в колбе. Тогда на тестере сигнал будет отсутствовать. Пластину требуется снять, ведь она закрывает верхнюю часть колбы. Терморезистор убираем из колбы, из крышки тоже.

Монтируем новый терморезистор в колбу. Иногда неизвестно даже сопротивление сгоревшего резистора. Тогда подбираем следующим образом. К разъему датчика, который располагается на бензоприемнике, подсоединяем терморезистор пробного сопротивления, включаем зажигание. Тогда лампочка должна будет загореться спустя пять секунд.

Необходимо налить в малую емкость бензин, опустить подключенный терморезистор. Ожидаем пять-семь минут. В случае правильного подбора лампочка погаснет. Необходимо «ножку» терморезистора впаять в середину колбы, касаться стенок она не должна. Потом припаяйте верхнюю его «ножку». Соберите датчик в обратной последовательности. «Минусовый» провод подключите к аккумулятору. Выполнив ремонт датчика уровня топлива, сразу проверьте его работоспособность.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Читать еще:  Как продуть карбюратор своими силами? подробно о главном
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
