Почему не горят стоп-сигналы на ваз 2109? простые поломки и простые решения

Не работают стоп-сигналы (стопы) на ВАЗ 2108, 2109, 21099

Не гореть могут как сразу две лампы стоп-сигналов (в двух задних фонарях), так и одна (в одном заднем фонаре). Рассмотрим причины этой весьма распространенной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Причины неисправности — не горят лампы стоп-сигналов (стопы) на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

— Перегорел предохранитель

№6 для монтажного блока 17.3722, F3 для 2114.
Если сгорел, заменяем новым. Впоследствии будет необходимо выяснить причину перегорания предохранителя, возможно где-то небольшое короткое замыкание.

Предохранитель №6 на стоп-сигналы (стопы) ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722

— Окислились контакты в патронах ламп стоп сигналов

Несколько раз вращаем лампу в патроне, для того чтобы сбить окисленный слой. Для усиления эффекта можно вынуть лампочки и почистить контакты наждачной бумагой.

Контакты в патроне лампы стоп-сигнала на плате заднего фонаря (патрон для наглядности снят)

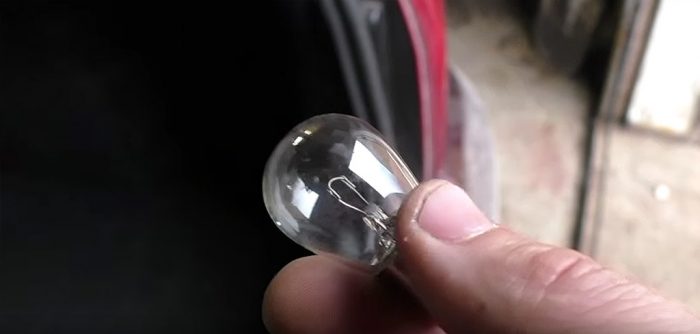

— Перегорели лампы стоп сигналов в блок-фаре

На внешний вид лампа может казаться вполне исправной. Перегореть могут сразу две лампы. Поэтому заменяем не горящую лапу заведомо исправной и смотрим, горит — не горит.

Лампа стоп-сигнала (стопа) в заднем правом фонаре автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

— Окислились контакты в колодке проводов, надеваемой на выводы дорожек платы блок-фары

Несколько раз снимаем-надеваем колодку или зачищаем контакты на плате и в колодке.

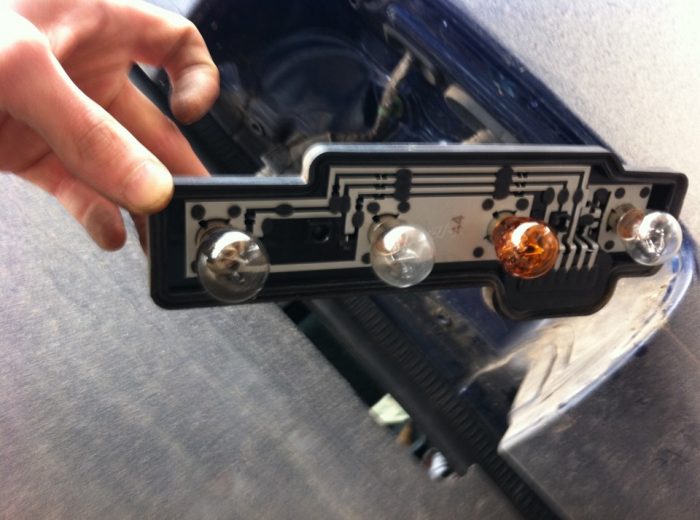

— Перегорели дорожки в плате блок-фары

Вынимаем плату и визуально осматриваем дорожки. Перегоревшие можно восстановить, припаяв к ним проводок.

Дорожки платы заднего фонаря 2108 на стоп-сигнал

— Неисправен выключатель стоп-сигнала

Он находится под педалью тормоза. Снимаем с него два провода – белый и красный и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь.

Выключатель стоп-сигналов ВАЗ 2108, 2109, 21099

— Неисправна электрическая цепь стоп сигналов

Необходимо выявить окислившийся контакт, перегоревший провод или вышедшее из строя соединение в монтажном блоке. Чтобы быстро и эффективно это сделать, нужно знать электрическую схему подключения стоп-сигналов и ее особенности: «Стопы ВАЗ 21083 (21093, 21099), схема подключения».

Стопы (стоп-сигналы) автомобиля ВАЗ 21083 (21093, 21099), схема подключения

Плюс к стоп сигналам поступает с вывода 30 генератора на колодку Х8 (Ш8) (крайняя левая в моторном отсеке, розовые провода) в монтажный блок. Далее через предохранитель (№6, F3) в блоке на колодку Х4 (Ш4) внутри салона на белый провод, идущий на датчик стоп-сигналов. То есть на датчик ток подается через белый провод. Далее с датчика по красному проводу в колодку Ш2 (Х2) (вторая справа внутри салона) и через монтажный блок на колодку Ш9 (Х9)(большая поперечная в салоне) на красный провод идущий через весь салон на колодку задней левой, а потом и задней правой фары.

Минус — черные провода выходящие из колодок на блок-фары. Крепление к кузову рядом с задними фонарями.

«Масса» заднего фонаря автомобилей ВАЗ 2108, 2109, 21099 — если контакт плохой стопы не работают

Проверить наличие тока в элементах цепи можно при помощи контрольной лампы — подключая ее одним концом к выводам, а другим концом к массе. Либо подавая ток отдельным проводом с плюса АКБ на элементы электрической цепи.

Подробнее про поиск «обрыва» в электрических цепях: «Как найти обрыв в электропроводке автомобиля».

Экскурс в историю

В начале прошлого века первые серийные автомобили имели довольно простую тормозную систему: тормоза имели только задние колеса. С появлением транспорта, все колеса которого имели тормоза, ситуация на дорогах сильно изменилась. Авто с более совершенной тормозной системой имели очень малый по тогдашним меркам тормозной путь . Прибавьте к этому и то, что общее число автомобилей резко возросло, и представьте: как водители могут сигнализировать друг другу о том, что они совершают тормозной маневр? Решение оказалось довольно простым: оснастить весь транспорт стоп-сигналами, которые загорались в тот момент, когда автомобиль начинал сбрасывать скорость. Такие сигналы позволяли другим участникам движения быстро определить, кто начал торможение.

Читать еще:  Как поднять заднюю подвеску? пошаговый способ

Обязательным оснащение автомобилей стоп-сигналами в США стало лишь в 1986 году. В Европе аналогичное обязательство взяли на себя автоконцерны лишь в 1998 году. Более того, изменилась и структура специальной автомобильной оптики: начали распространяться системы, в которых имеется два боковых сигнала и один центральный. При работе такая оптика не только более заметна, но еще и застрахована от выхода из строя одно или даже двух сигналов. Мы не будет рассматривать специфические системы, в которых число сигналов может быть большим чем три, или же они имеют специфическое расположение, – автомобили от Jeep , Land Rover , Audi – а разберемся в устройстве самих стоп-сигналов и особенностях их работы.

Возможные неисправности стоп-сигналов и их устранение

Относительно неисправностей, связанных с оптикой, можно сказать, что самая популярная проблема — отходят контакты в плате. Чтобы избежать таких проблем, многие автолюбители меняют платы на патроны. Плата в фонарях перегорает с регулярной периодичностью, но выходом из положения может стать модернизация.

Замена происходит без особых осложнений: плату вынуть, на их месте сделать подходящее отверстие для патронов. Затем от общей массы провести контакты. При работе нужно быть осторожным, чтобы не перегорели предохранители. После этого проблем с фарами быть не должно.

Фотогалерея «Замена платы на патроны»

Для более успешной доработки задних фонарей ВАЗ 2115 можно взглянуть на фотографии, предоставленные ниже.

Основные причины

Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.

Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:

  • Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
  • Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
  • Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
  • В гнезде, куда устанавливается лампочка стопа, окислились контакты;
  • Появились более серьезные проблемы, связанные с повреждением проводки.

Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.

Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.

Есть высокая вероятность того, что вы сумеете все сделать собственными силами. Вам потребуется лишь стандартный набор инструментов для автомобилиста, а также осознания того, как вообще устроена светотехника конкретно в вашем транспортном средстве. Начните с наиболее вероятных и достаточно простых в плане решения возможных неисправностей. Только если окажется, что дело в плохой или поврежденной электропроводке, тогда есть смысл посетить хороший автосервис. Такие задачи лучше поручить опытным мастерам. Из основных составляющих для самостоятельного восстановления работоспособности стоп сигналов вам понадобится запасная исправная лампа, контролька или мультиметр, а также подходящие инструменты.

Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.

Предохранитель

Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.

Причем у каждой машины своя электросхема и особенности расположения предохранителей.

Они могут существенно отличаться в зависимости от транспортного средства, такого как:

Самодельный прицеп из задней части кузова легкового автомобиля

Рубрика: Легковые прицепы

  • ВАЗ 2110;
  • ВАЗ 2107;
  • Тойота Рав 4;
  • Форд Фьюжн;
  • ВАЗ 2114;
  • ВАЗ 2115;
  • Форд Фокус;
  • Шевроле Лачетти;
  • Лада Гранта;
  • Хендай Акцент;
  • Рено Логан;
  • Хендай Солярис и пр.

Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.

Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.

Читать еще:  Полироль wurth: защита поверхности авто

Если дело не в нем, продолжаем поиски дальше.

Тормозные лампы и их патроны

Далее стоит переключиться уже на сами фонари стоп-сигналов. В большинстве машин, чтобы получить доступ к стопам, открывается багажный отсек, снимается плафон задней оптики, после чего уже можно добраться до самих стопов.

Но на разных марках и моделях процесс демонтажа может отличаться. Тут отталкивайтесь конкретно от своей машины, при необходимости ищите подсказку в руководстве по эксплуатации. Есть примеры машин, где до стоп-сигнала можно добраться вообще без демонтажа задней оптики. Перед вами пока стоит одна основная задача. Заключается она в получении физического доступа к неисправному устройству, лампе и патрону, в котором она находится. Пытаться определить неполадку на глаз может далеко не каждый. Тут лучше пойти иным путем.

Оптимальным решением будет использование новых аналогичных ламп вместо потенциально неисправных. Потому лампочку придется купить заранее и вкрутить ее. Если вам не удалось найти лампу аналогичного размера, используйте габарит или повторитель поворотных сигналов. Убедитесь сначала, что эти условные контрольки работают.

Когда после установки новых ламп все заработало, вы нашли причину. Можно уверенно покупать новые подходящие лампы для стопов, менять старые и собирать узел в обратной последовательности.

Крайне важно учесть одну особенность. Некоторые современные автомобили имеют такой принцип работы стоп-сигналов, при котором в момент выхода одного автомобильного стоп-сигнала из строя по той или иной причине, автоматически прекращает функционировать второй. То есть иногда проверка одной лампы не дает результат, поскольку фактически шансы 50 на 50 заменить именно сгоревшую лампу, а не ту, которая просто в тандеме отключилась.

Как меняется расход топлива при использовании прицепа ?

Рубрика: Легковые прицепы

Если замена лампочек ничего не дала, проверьте сами патроны. Бывает так, что они окисляются, от этого нарушается контакт, и устройство не включается, хотя подача питания на него идет. Также убедитесь в соединении патрона с автомобильной электропроводкой. При необходимости контакты отключаются, зачищаются с помощью мелкозернистой наждачной бумаги, после чего возвращаются на место. Еще в ходе такой процедуры рекомендуется после зачистки нанести на контакты специальную смазку.

Еще один момент. При проверке патронов также стоит взять новые лампочки. Случается так, что из-за окисления патрона выходит из строя сам осветительный прибор. То есть фактически возникает 2 неисправности одновременно.

Проблемы со включателем

Стоп-сигнал на машине загорается в тот момент, когда автомобилист выжимает педаль тормоза ногой, сидя за рулем. При таком нажатии усилие передается на специальный механизм. В народе он получил название лягушка. Он же концевик и он же классический включатель тормозных фонарей.

Есть 3 основные причины, почему лягушка или концевик может не работать:

  • окислились контакты;
  • появился нагар;
  • образовалась коррозия.

Несмотря на несколько разные процессы, суть неисправности одна и та же. Устранить ее можно путем зачистки лягушки, либо же за счет замены включателя стопов.

Если же ни один из вариантов не подходит, высока вероятность того, что проблема заключается в повреждении электропроводки транспортного средства. Тут уже сами решайте, пытаться решить вопрос своими силами, либо обратиться за помощью к квалифицированным специалистам.

Учитывая сложность электросхем современных автомобилей, более правильным решением будет визит к проверенному автоэлектрику. Но окончательный выбор за вами.

Простые случаи

Главное – вовремя заметить, что стопы отказали, до того, как приключится авария. Наиболее вероятными и, можно сказать, бытовыми будут следующие причины.

  • Перегорание лампочки. Простой осмотр результатов не даст, внешне она может казаться работоспособной. Берется новая, точно работающая лампа и вкручивается вместо проблемной. Загорелась – причина найдена;
  • Окисление контактов непосредственно в патронах. Обнаруживается визуально. Для зачищения лампочка вращается в патроне несколько раз – слой сбивается, стопы загораются. Для гарантии можно выкрутить лампы и пройтись по контактам мелкой наждачкой. В отдельных случаях выявляется безнадежное повреждение контактов; в этом случае потребуется замена самого патрона;

  • Окисление контактов в проводной колодке, которая надевается на выводы платы (дорожки) блок-фары. Действия аналогичны пункту 2, только проделываются с колодкой: она 3-4 раза снимается и снова надевается. Или контакты зачищаются вручную;
  • Перегоревшие дорожки. Видны при визуальном обследовании. Выходов 2: купить новую плату и заменить пострадавшую или реставрировать имеющуюся путем напаивания проводка соответствующей толщины на ущербную дорожку;
  • Вышел из строя датчик стоп-сигналов (так называемая «лягушка»). В ВАЗ 2109 он находится под тормозной педалью. Для проверки снимаются оба провода с ДСС и закорачиваются напрямую обрезком проволоки. Если при этом стопы заработали, значит, отправляемся в автомагазин за новым датчиком. Если ответной реакции нет, ищем причину дальше. Отметим, что «лягушка» во всей системе является наиболее уязвимой точкой (кроме, может быть, лампочек). Многие ВАЗовладельцы начинают поиски причины неработающих стоп-сигналов именно с нее.
  • Читать еще:  Как проверить вариатор при покупке? эффективные советы

    Простые и наиболее вероятные поломки мы просмотрели. Далее не загоревшиеся стоп-сигналы требуют более серьезной проверки.

    Почему не работают стопы ВАЗ 21099?

    Достаточно часто есть возможность услышать о проблемной ситуации, когда в автомобильном средстве ВАЗ 21099 не работают стопы. Это нельзя назвать мелкой неприятностью, так как водитель с помощью устройства может сигнализировать движущимся автомобилям, что он тормозит. Авто предупреждаются, а также снижают скорость.

    Если дефект не устранить, при ДТП компенсируете ремонт участников аварии. Владельцы станут в результате проверки пострадавшей стороной. Такого рода ДТП имеется возможность встретить часто.

    Когда не работают стоп сигналы, причин существует огромное множество. Это как самый тривиальный случай, так и самый вдумчивый. О том, как правильно выявить неисправность, устранить ее, стоит прочитать в интернете. Вы сможете тогда узнать, когда ваш автомобиль работает правильно. Информация станет актуальной для многих водителей.

    Дефекты электрики

    Когда неисправна работа стоп сигналов, нужно подумать на электрику. Чинить поломки в системе не любят автомобилисты, но, когда ситуация уже произошла, нужно заняться проводами. Из самых главных процедур следует отметить:

    1. Предохранитель. Часто перегорает предохранитель стоп сигналов. Монтажный блок обычно встраивается за капотом у руля. Перегоревший элемент заменяется, а если целый, возвращается обратно.
    2. Проверяется цепь в транспортном средстве. Провода должны проходить визуальный осмотр. Нужно детально посмотреть на соединение, контакты. Начинается процедура с плюса, переходит на монтажный блок. Только после прозвона по одной из схем мастер возвращается к минусу. При правильном проведении процедуры, свет вернётся. Дабы произвести работу правильно, нужно узнать схему стоп сигналов на ВАЗ 21099.
    3. Проводится проверка тормозов для установления правильности хода произведенных работ. Процедура идет при помощи контрольной лампы, которая выходом подсоединяется к текущим элементам, а вторым замыкает. Можно кинуть провод на аккумуляторный плюс. Проводки должны заменяться, контакты защищаться, если не горят стоп сигналы на инжекторе.

    Необходимо подумать, что причиной выхода из строя могут служить сразу несколько поломок. Это выявляется постепенно и может на долгий период продлить ремонтные процессы. А когда нет нужных знаний, то процедура проходит еще хуже.

    После проведённого, когда система не работает, нужно посмотреть на монтажный блок предохранителей. Проверяется он полностью, потому что неизвестно, в каком месте датчик покажет неисправность. Если Вы самостоятельно можете устранить все проблемы с электрикой, то нужно работать.

    Если же Вы не уверены в своих силах, то лучше отправиться на станцию техобслуживания. Это позволит не беспокоиться ни о чём и провести процедуру качественно и с необходимой скоростью. Ведь очень часто, когда Вы доверяете профессионалам, то тратите меньше средств на восстановление. Продумывайте все операции и следите за состоянием автомобиля.

    Полезные рекомендации

    Схема проводки ваз 2109 необходима и без всяких намерений внесения изменений в устройство автомобиля, ведь в процессе эксплуатации проводка подвергается:

    1. Температурному воздействию – как климатическим сменам, так и ежедневным циклам нагреву и остыванию;
    2. Механическим нагрузкам – проводка проходит по всему кузову автомобиля, подвергаясь воздействию узлов и механизмов, пассажиров и перевозимых грузов

    Соответственно, от владельца требуется профилактический осмотр штатной проводки с целью выявления нарушений изоляции и механических повреждений. Своевременное обнаружение неисправности позволит оперативно исправить и предотвратить более существенные отказы в работе электронных устройств автомобиля.

    Выводы: надеемся, что освещенные в данной статье вопросы уберегут вас от необдуманного вмешательства в электросхему автомобиля. А если и потребуется осуществить замену штатной проводки, то вы сделаете это в соответствии с рекомендациями завода-изготовителя.
