Как сделать автомобильный инвертор 12 220v своими руками? если нужно, то можно

Автомобильный инвертор 12-220 В сделать самому своими руками, схема

Инверторы 12-220 Вольт необходимы для питания техники, если нет возможности произвести подвод бытовой сети. Особенность устройства заключается в том, что с его помощью можно преобразовать постоянное напряжение 12 В в переменное 220 В. Буквально несколько десятилетий назад такое казалось практически немыслимым, но сегодня, когда существует огромная элементная база, не составит труда сделать такой преобразователь.

Несколько слов о самом устройстве

Автомобильный преобразователь напряжения или, как его еще называют, инвертор, способен преобразовать постоянный ток напряжением в 12 или 24 В в переменный ток напряжением в 220 В. Этот компактный прибор подключается к гнезду прикуривателя с помощью штекера, также в корпусе предусмотрены разъемы для подключения электроустройств – либо стандартная розетка, либо порт USB. У некоторых моделей присутствуют оба разъема, что делает их универсальными. К USB-порту можно подключать мобильный телефон, навигатор, электронную книгу и другие гаджеты, имеющие соответствующий провод. От розетки можно запитать ноутбук, портативный телевизор или DVD-проигрыватель, а также инструменты небольшой мощности, например, паяльник или клеевой пистолет.

Важно знать! К бортовой сети автомобиля можно подключать электроприборы мощностью не более 300 Вт. Большую нагрузку проводка просто не выдержит, поэтому более мощных энергопотребителей подключают напрямую к автомобильному аккумулятору.

Казалось бы, проблем с использованием автомобильного инвертора возникать не должно – надо лишь соблюдать допустимую нагрузку. Но это не совсем так, ведь у каждого преобразователя есть предел мощности, и далеко не всегда он равен 300 Вт. Чтобы купленный вами прибор не вышел из строя в результате перегрузки, и не было причинено вреда проводке автомобиля, нужно правильно подсчитать необходимую нагрузку. О том, как выбрать автомобильный преобразователь напряжения по мощности, расскажем далее.

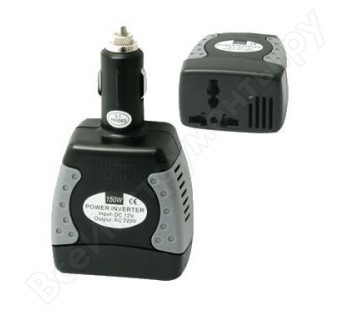

Автомобильный инвертор, или как сделать розетку 220 вольт в автомобиле?

Практически все современные автомобильные преобразователи тока оснащены двумя USB-портами и розеткой переменного тока. Через двойные USB-порты можно заряжать большинство моделей телефонов и планшетов одновременно, а розетки переменного тока отлично подходят для гирлянд, ноутбуков, молокоотсосов, аппаратов для вентиляции легких, ингаляторов, игровых консолей, телевизоров, холодильников, DVD-плееров, «болгарок», дрелей, микроволновок, фонариков, iPad и многих других электронных устройств.

Запитать инвертер можно через прикуриватель в салоне авто при помощи соответствующего кабеля или напрямую от аккумулятора.

Автомобильный инвертер идеально подходит для путешествий: зачастую это небольшое устройство длиной около 20 см, а шириной около 10 см, компактное и удобное. Чрезвычайно портативное и легкое. Вес – около 1 кг.

Хороший инвертер всегда имеет систему защиты — встроенный предохранитель для защиты вашего устройства. Безопасная конструкция зарядки обеспечивает защиту от перегрева, перепадов напряжения, короткого замыкания и перегрузки.

Прочный металлический корпус обеспечивает улучшенную защиту от намокания и ударов. Встроенный очень тихий охлаждающий вентилятор помогает предотвратить перегрев.

В зависимости от планируемых задач, при покупке обязательно обратите внимание на значение выходной мощности, которой обладает преобразователь.

Как работает инвертор

Основа автомобильного инвертора – генератор с широтно-импульсной модуляцией (ШИМ). Это устройство работает от аккумулятора 12 вольт и выдает прямоугольные импульсы (меандр) с изменяемой скважностью (соотношением времени наличия/отсутствия напряжения). Когда скважность равна единице, инвертор обеспечивает максимальный ток. Чем меньше скважность, тем соответственно, меньше ток. При этом напряжение на выходе всегда соответствует значению 220 вольт. Частота работы генератора от 50 килогерц до 5 мегагерц, в зависимости от схемы и деталей. Превращение высокочастотного напряжения в низкочастотное (50 герц) происходит с помощью сглаживания меандра в колебательном контуре, образованном трансформатором и конденсатором, а также фильтрации гармоник. Ведь генератор ШИМ не только создает переменное напряжение 220 вольт с высокой частотой, но благодаря меняющемуся изменению скважности, модулирует выходное напряжение синусоидальным сигналом с частотой 50 герц.

Когда инвертор работает без нагрузки, скважность сигналов ШИМ-генератора минимальна, а напряжение на выходе составляет 220в. Подключение нагрузки приводит к увеличению тока и падению напряжения на выходе устройства ниже 220v. Система обратной связи сравнивает выходное напряжение с заданным стандартом, после чего подает на генератор сигнал, увеличивающий скважность импульсов. Благодаря этому возрастает выходная мощность, поднимается напряжение. При отключении нагрузки выходное напряжение поднимается выше 220 вольт, после чего система обратной связи снижает скважность импульсов до тех пор, пока напряжение не придет в норму. Изменение скважности и выходного тока приводит к увеличению нагрузки на аккумулятор, поэтому его напряжение нередко опускается ниже 12 вольт. В этом случае схема с обратной связью еще больше увеличивает скважность, вплоть до единицы.

Нередко преобразователь, сделанный своими руками, в котором не предусмотрена обратная связь, реагирует на подключение к разряженному аккумулятору снижением выходного напряжения. Поэтому они не очень подходят для питания усилителя или ноутбука, но вполне смогут обеспечить функционирование устройств с реактивной нагрузкой – ручной электроинструмент, лампы, кипятильники.

Если преобразователь необходим для питания усилителя, приемника, телевизора или ноутбука, то без обратной связи не обойтись. Некоторое усложнение схемы компенсируется тем, что обратная связь компенсирует перепады напряжения, благодаря чему обеспечит нормальную работу усилителя или других устройств.

Выбор схемы

В интернете выложено огромное количество схем устройств, преобразующих энергию автомобильного аккумулятора (12 вольт) в переменное напряжение 220 вольт и пригодных для изготовления своими руками. Поэтому выбирать схему необходимо, ориентируясь на доступ к элементной базе и опыт работы с такими устройствами. Если неподалеку от вас есть магазин радиодеталей, то вы можете узнать у них, какие контроллеры и силовые транзисторы наиболее доступны и уже под них подобрать наиболее подходящую схему. Также можно воспользоваться теми деталями, которые есть в любом блоке питания компьютера. Оттуда вы сможете взять:

  • контроллер (ШИМ-генератор);
  • ферритовое кольцо для трансформатора;
  • силовые транзисторы;
  • конденсаторы;
  • резисторы;
  • фильтрующие дроссели.

Если вы не уверены в том, что сможете своими руками сделать сложное устройство с обратной связью, собирайте инвертор 12 → 220 вольт на основе мультивибратора на 50 герц. Трансформатор для него можно снять со старого транзисторного телевизора или источника бесперебойного питания (UPS). Такой инвертор занимает гораздо больше места, чем высокочастотное устройство, однако он проще в настройке, да и детали для него найти легче.

Читать еще:  Замена прокладки клапанной крышки на chevrolet lacetti 1.4 и 1.6. как и что нужно делать

Теперь о переделке «бесперебойника»

Необходимо вскрыть корпус прибора и внимательно осмотреть переделываемое устройство. Некоторые из них поддаются увеличению потребляемой мощности. Во всех таких приборах выходные цепи представляют собой транзисторные составные ключи. В некоторых маломощных «бесперебойниках» на платах имеются места для возможности подключения параллельных полупроводниковых транзисторов.

Должно выполняться обязательное условие, устанавливаемые транзисторы должны быть однотипными с теми, которые уже установлены. После этого нужно заняться заменой некоторых проводов, которые нужно заменить проводами большего сечения. Этот прибор будет подключён непосредственно к аккумуляторной батарее, поэтому в первую очередь подлежат замене провода от печатной платы до АКБ, желательно с «крокодилами».

Такую же замену нужно произвести и с проводами вторичной обмотки трансформатора. Это сделать несколько сложнее, так как придётся повозиться с трансформатором. Над трансформатором придётся «поколдовать», что бы их заменить. Таких проводов отходит от него три штуки. Эти провода можно удвоить, или заменить их большим сечением. В таких изделиях устанавливают «пищалки» которые следует удалить.

В стенке «бесперебойника» следует вырезать отверстие для установки вентилятора от компьютера. Лишние разъёмы следует удалить, это позволит увеличить приток воздуха для охлаждения. Если есть такая возможность, можно установить вольтметр для контроля заряда АКБ. Мы попытались доступными словами рассказать, как сделать автомобильный инвертор 12 220V своими руками. Как видите, особых сложностей в этом нет, приготовьте всё необходимое и приступайте к работе.

Преобразователь напряжения 12-220 (Инвертор). Виды и параметры

Еще совсем недавно никто даже не представлял, что в машине можно иметь бытовую электрическую сеть. Но с возникновением современных электронных устройств на основе ШИМ контроллеров такой элемент комфорта в автомобиле стал возможным. Для этого разработан преобразователь напряжения 12-220 В. Его эффективность может достигать 95%. Это дает возможность эффективно применять энергию автомобильной аккумуляторной батареи.

Китайские интернет-магазины изобилуют различными моделями таких автомобильных инверторов. Но обычно китайские устройства не обладают теми высокими параметрами, которые указаны на их упаковке или корпусе.

Разновидности

Автомобильные инверторы делятся на виды по различным факторам.

По виду создаваемой синусоиды:
  • С нормальной (постоянной) синусоидой. Они работают без отклонений, все эксплуатационные параметры соблюдаются с высокой точностью и могут применяться для подключения любых электрических устройств, рассчитанных на напряжение 220 вольт.
  • С модифицированной синусоидой. В таких моделях имеются небольшие отклонения по величине напряжения. Это не оказывает большого влияния на функционирование обычных бытовых приборов, кроме медицинской и сложной измерительной техники.
По мощности:
  • Инверторы до 100 ватт. Такие автомобильные инверторы работают от прикуривателя и не способны выдерживать большие нагрузки. Они подойдут для питания зарядных устройств бытовых приборов.
  • От 100 ватт до 1,5 киловатт. Такие модели широко используются для питания многих устройств, работающих от бытовой сети. Они подключаются от автомобильного аккумулятора, и имеют в комплекте вспомогательные аксессуары: кабели, шнуры, переходники и т.д.
  • Более 1,5 киловатт. Служат для обеспечения питания микроволновой печи, утюга и других бытовых устройств повышенной мощности.
По конструктивным особенностям:
  • Компактные.
  • Стационарные.
  • Автомобильные.

При выборе автомобильного преобразователя специалисты рекомендуют приобретать устройство с некоторым запасом мощности.

При выезде на природу или загородную дачу, где нет электричества, часто возникает необходимость освещения в темное время. Наиболее простым методом является подключение светодиодных ламп или фонарей в преобразователь напряжения 12-220 В, хотя это не является экономным вариантом по потреблению энергии батареи, так как ее КПД уменьшается с повышением нагрузки.

Стационарный преобразователь напряжения 12-220 В с чистым синусом подойдет для использования электроэнергии солнечных элементов или ветряных генераторов. Такие источники выдают низковольтное питание от 12 до 36 вольт, которые можно использовать для преобразователя.

Компактные преобразователи неприхотливы к виду источника питания, и могут работать при величине напряжения от 12 до 50 вольт. В автомобильном исполнении они смотрятся как зарядные устройства, функционирующие от прикуривателя.

Технические параметры

Преобразователи с 12 на 220 вольт имеют на выходе стандартные параметры 220 В, 50 герц, что соответствует характеристикам домашней сети. Такие параметры совместимы с бытовыми электрическими устройствами.

Кроме стандартных параметров, такие инверторы имеют и другие характеристики:
  • Номинальная мощность.
  • Вид выходной синусоиды.
  • Защита от перегрева и замыкания.
  • Напряжение питания.
  • Наибольший потребляемый на входе ток.
  • Потребление электроэнергии на холостом ходу.
  • Пассивное и активное охлаждение.
  • Коэффициент полезного действия.

Все современные инверторы собраны на основе импульсных контроллеров, обеспечивающих высокий КПД. Этот параметр часто достигает 95%, остальная часть энергии рассеивается на нагревание корпуса устройства.

Недорогие модели инверторов имеют на выходе модифицированную синусоиду прямоугольного вида. Дорогостоящие инверторы выдают чистую синусоиду, подобную той, которая имеется в бытовой электрической сети.

Номинальная мощность

Некоторые электрические приборы при подключении расходуют значительно больше энергии, чем указано в паспорте. Например, электродрель в момент запуска потребляет мощность, величина которой в два раза больше номинального значения. Это необходимо учитывать при выборе преобразователя напряжения.

Реальная величина мощности недорогих китайских преобразователей может быть занижена в несколько раз. Производители указывают крупными символами на корпусе устройства пиковую кратковременную мощность, на которой преобразователь способен проработать всего пять минут, а затем защита отключит его из-за перегрузки и перегрева.

Для домашнего применения можно приобрести стационарные модели мощностью до 5 киловатт. Для легкового автомобиля подойдет преобразователь напряжения 12-220 В мощностью от 100 до 1500 ватт. При более высокой мощности потребуется дополнительная подготовка автомобиля.

При выборе инвертора следует уточнить, какая именно мощность указана: номинальная или пиковая, рассчитанная на короткое время. В расчете нагрузки следует сделать запас по мощности около 20%, чтобы устройство не работало на предельных нагрузках, снижающих его срок службы. Дорогостоящие устройства известных брендов имеют такой запас по мощности, а дешевые китайские инверторы не дотягивают даже до нормы.

Подключение инвертора лучше поручить специалисту, так как сила тока потребления для аккумулятора будет порядка 50 ампер. Если работу проводить неосторожно, то можно вывести из строя электрооборудование автомобиля, или сжечь провода. Поэтому лучше установить вспомогательный предохранитель или защитную блокировку. На джипах для этого даже устанавливают специальный выключатель массы.

Система охлаждения

Степень нагрева инвертора зависит от его полной мощности и величины подключенной нагрузки. В качестве охлаждающего элемента применяется алюминиевый корпус с развитыми ребрами для лучшего охлаждения. Такой вид охлаждения называют пассивным.

Читать еще:  Шумоизоляция салона своими руками: как ее сделать?

При большой мощности дополнительно устанавливается вентилятор, который охлаждает устройство потоком воздуха. Это называется активным охлаждением, которое действует не все время, а только при температуре корпуса, больше установленной величины. Этим процессом управляет термодатчик, который включает и выключает вентилятор в нужные моменты. В автомобиле вентилятор может не сработать, так как существует большая вероятность забивания его пылью.

Дополнительная защита

Качественный преобразователь напряжения 12-220 В всегда имеет защиту от перегрева, токовой перегрузки и короткого замыкания, а также должен быть установлен предохранитель. Мощность устройств, которые подключаются к инвертору, бывает различной, к тому же дети могут по ошибке подключить к нему, например, утюг, от которого преобразователь просто выйдет из строя. Чтобы этого не произошло, токовая защита должна быстро среагировать и произвести обесточивание.

Короткое замыкание может привести к появлению большого тока, от которого проводка быстро разогреется и загорится. Защитный блок предназначен для быстрого отключения выхода преобразователя, и удержания его в таком состоянии, до устранения замыкания.

Существует такой вид защиты, как блокировка от неправильной полярности подключения устройства, а также от очень низкого или слишком высокого напряжения на входе. Вспомогательные индикаторы и вольтметры покажут эти параметры и помогут заранее выявить и устранить неисправность.

Наличие в инверторе термической защиты можно выяснить по наличию температурного датчика, установленного на радиаторе охлаждения мощных транзисторов.

Обычно преобразователь напряжения 12-220 В подключают в автомобиле.

При неосторожном обращении, или неопытном подключении чаще всего сгорает предохранитель прикуривателя, который имеет ограничение по нагрузке. Маломощные устройства, например, планшет или сотовый телефон, можно подключать не опасаясь.

Практически все автомобили имеют защитный предохранитель прикуривателя на 15 А. Если перевести в мощность: 15 ампер умножить на 12 вольт, то получим 180 ватт. Поэтому при подключении мощности более 180 ватт предохранитель прикуривателя сгорит, и напряжения на нем не будет. Если это произошло, то можно на время использовать другой, не очень важный предохранитель, например, от питания задних стеклоподъемников.

Мощный потребитель на 12 вольт можно включать только непосредственно от самого аккумулятора, либо проводить отдельную мощную проводку внутрь салона. При этом провода необходимо проводить так, чтобы они не прикасались с движущимися частями двигателя. Они должны иметь качественную изоляцию, защищенную от замыкания на массу и истирания.

Не рекомендуется применять переходники, подключенные от прикуривателя к крокодилам, так как они могут иметь некачественное обжимное соединение, без применения пайки. Плохие контактные соединения на линии подключения инвертора всегда приводят к чрезмерному нагреву.

Стоит ли изготавливать автомобильные инверторы самостоятельно

Многие хотят собрать своими руками преобразователь напряжения 12-220 В. Наиболее простым вариантом сборки будет применение подручных приборов или готовых блоков. Найти хорошие схемы инверторов не составит большого труда. Они чаще всего отличаются числом выходных силовых транзисторов.

В китайских интернет-магазинах можно найти несколько видов готовых модулей: от самых простых до дорогих качественных, оснащенных вентиляторным охлаждением. К ним нужно будет добавить только клеммы и провода, поставить вспомогательную защиту и розетку.

В бытовых условиях оптимальным вариантом изготовления преобразователя с 12 на 220 вольт будет применение ИБП от компьютера. Это источник бесперебойного питания. Практически это уже готовый преобразователь. Современные модели оснащены индикаторами и дисплеями. От него останется вывести только провод на 12 В. В этом блоке уже имеются основные защиты, несколько розеток.

Бывший в употреблении источник бесперебойного питания можно приобрести за копейки, иногда их даже отдают бесплатно.

Трансформатор: подберём или сами

Для сборки инвертора нам не хватает всего одного элемента схемы, выполняющего трансформацию низкого напряжения в высокое. Вы можете использовать трансформаторы из блоков питания персональных компьютеров и старых ИБП, их обмотки как раз рассчитаны на трансформацию 12/24–250 В и обратно, остаётся лишь правильно определить выводы.

И всё же лучше намотать трансформатор своими руками, благо что ферритовые кольца дают возможность сделать это самому и с любыми параметрами. Феррит обладает отличной электромагнитной проводимостью, а значит, потери при трансформации будут минимальными даже если провод намотан вручную и не плотно. К тому же вы легко рассчитаете необходимое количество витков и толщину провода по имеющимся в сети калькуляторам.

Перед намоткой кольцо сердечника нужно подготовить — снять надфилем острые кромки и плотно обмотать изолятором — стеклотканью, пропитанной эпоксидным клеем. Далее следует намотка первичной обмотки из толстого медного провода расчётного сечения. После набора нужного количества витков их необходимо равномерно распределить по поверхности кольца с равным интервалом. Выводы обмотки соединяются согласно схеме и изолируются термоусадкой.

Первичная обмотка покрывается двумя слоями лавсановой изоленты, затем наматывается высоковольтная вторичная обмотка и ещё один слой изоляции. Важный момент — мотать «вторичку» нужно в обратном направлении, иначе трансформатор работать не будет. В завершение к одному из отводов нужно припаять в разрыв полупроводниковый термопредохранитель, ток и температура срабатывания которого определяются параметрами провода вторичной обмотки (корпус предохранителя нужно плотно примотать к трансформатору). Сверху трансформатор обматывается двумя слоями виниловой изоляции без клейкой основы, конец закрепляется стяжкой или цианакрилатным клеем.

Как из бесперебойника сделать блок питания

В этом случае из всей конструкции бесперебойника понадобится только трансформатор. Поэтому решившемуся на подобную переделку ИБП пользователю придется либо распотрошить весь ИБП, оставив только корпус и трансформатор, либо снять эту деталь, заготовив для нее отдельный корпус. Далее действуют по следующему плану:

С помощью омметра определяют обмотку с самым большим сопротивлением.Типовые цвета – черный и белый. Эти провода будут входом в блок питания. Если трансформатор остался в ИБП, то этот шаг можно пропустить – входом в самодельный блок питания в этом случае будет «входное» гнездо на торце ИБП, связующее прибор с розеткой.

Далее на трансформатор подают переменный ток на 220 вольт. После этого с оставшихся контактов снимают напряжение, подыскивая пару с разностью потенциалов до 15 вольт. Типовые цвета – белый и желтый. Эти провода будут выходом из блока питания.

Вход в блок питания формируют из проводов, по одну сторону от сердечника. Выход из блока формируют из проводов, расположенных с противоположной стороны.

На выходе из блока питания ставят диодный мост.

Потребители подключаются к контактам диодного моста.

Трансформатор

Читать еще:  Как часто нужно менять воздушный фильтр? последствия и советы

Типовое напряжение на выходе из трансформатора – до 15 В, однако оно просядет после подключения к самодельному блоку питания нагрузки. Вольтаж на выходе конструктору такого устройства придется подбирать путем экспериментов. Поэтому практика использования трансформатора ИБП как основы блока питания для компьютера – это далеко не самая лучшая идея.

Температурная защита

Покупая преобразователь, почти каждый автомобилист хочет использовать его как в холодное время года, так и жарким летом. Поэтому если этот параметр тоже важен для вас, обязательно уточните этот момент у продавца, а лучше прочитайте инструкцию и характеристики прибора. Чаще всего производители указывают диапазон от -5 до +40 градусов, но встречаются и более стойкие модели или, наоборот, инверторы, которые плохо переносят перепады температурного режима.

Кроме этого, качественный инвертор обязательно будет оснащен системой, предохраняющей от:

  • неправильного подключения электроприборов;
  • несоблюдения полярности;
  • коротких замыканий;
  • слишком низкого или высокого входного напряжения;
  • перегрева;
  • перегрузок на выходе.

Преобразователь напряжения 12 220 вольт своими руками

Представляю вашему вниманию несложную схему преобразователя постоянного напряжения с 12v до 220v переменного на выходе. Изначально передо мной стояла задача изготовить недорогой, компактный, небольшой мощности прибор преобразования напряжения. Поэтому было принято решение собирать его из деталей, которые были у меня в наличии. Основными компонентами для сборки инвертора послужили комплектующие от ненужного блока питания компьютера. Но вот трансформатор желательно устанавливать по мощнее. Транс небольшой мощности для таких целей не очень подходит, при работе не вытягивает мощность более 18-20 Вт. Радиаторы охлаждения выходных транзисторов нужно устанавливать с площадью рассеивания тепла из расчета более 60 Вт в нагрузке.

Схема преобразователя напряжения

Печатная плата прибора должна размещаться в корпусе, в котором гарантируется полная защита от прикосновения пользователем высоковольтных цепей.

Печатная плата преобразователя

В случае, если вы решили использовать инвертор только для подключения к нему телевизора или лампы накаливания, то можно обойтись и без выпрямителя. Между прочим, прибор прекрасно работает с компактной люминесцентной лампой, испытывал его на КЛЛ с мощностью 15 Вт — запускает без проблем. Все используемые комплектующие устанавливались новыми, единственное исключение — силовой трансформатор. Конечно в дальнейшем у меня в планах изготовить еще пару конструкций, учитывая обнаруженные особенности в схеме и относительно компонентов.

Основной принцип работы схемы

Преобразователь напряжения 12 220 вольт — краткая характеристика схемы и принцип ее работы. Данное устройство, в принципе, не что иное, как двухтактный импульсный преобразователь, реализованный на широтно-импульсном модуляторе TL494. Возможно применение аналогов этого ШИМ-контроллера. Используя такую схемотехнику, устройство получается довольно простым. В выходной цепи для удвоения напряжения установлены выпрямительные диоды высокой эффективности. Однако схему можно задействовать и без применения диодов, получая при этом переменное напряжение. Для балласта электронного типа постоянный ток, а также полярность включения не имеет никакого значения. Обусловлено это тем, что схема электронного балласта во входной цепи имеет свой диодный мост, собранный на быстро действующих диодах.

Преобразователь напряжения 12 220: Трансформатор

В представленной здесь схеме преобразователя применен понижающий трансформатор высокой частоты промышленного производства. Такие трансы используются в компьютерных блоках питания, только в этой конструкции он будет выполнять роль наоборот повышающего. Трансформатор понижающего типа можно демонтировать из блока питания АТ либо из АТХ. Понижающий или повышающий трансформатор может отличаться друг от друга только габаритами, все остальное одинаково. В принципе трансформатор не бывает повышающим или понижающим, всю зависит от схемы его подключения.

  • Конденсатор C1 – имеет номинал 1 нФ, (кодировка на корпусе 102);
  • Резистор R1 – обеспечивает диапазон импульсов в выходной цепи.
  • Резистор R2 — совместно с электролитом C1 обеспечивает рабочую частоту.

При необходимости увеличения частоты нужно уменьшать сопротивление R1, если нужно уменьшить частоту тогда увеличиваем емкость электролитического конденсатора С1.

Полевые транзисторы

В инверторе напряжения используются мощные полевые транзисторы, отличающиеся своим быстродействием и не требуют сложных схем управления. Хорошо зарекомендовали себя в работе такие ключи: IRFZ44N, IRFZ46N, IRFZ48N. Практика показала, что при длительной работе устройства ключи не очень нагрелись, поэтому радиатор охлаждения транзисторов для данной схемы не требуется. В случае необходимости размещения транзисторов на теплоотводе, то крепить их нужно обязательно через изоляционные прокладки. А винты для их крепления нужно использовать совместно с изоляционной шайбой-втулкой, которые имеются в компьютерном блоке питания.

Но все-таки для испытательного включения устройства радиатор охлаждения был бы не лишним. Следовательно, выходные ключи в случае короткого замыкания на выходе либо ошибки в схеме сразу не выйдут из строя из-за перегрева. Схему защиты от перегрузки можно выполнить с использованием цепочки — предохранитель, плюс диод на входе.

Для себя я сделал преобразователь на широко известных полевых транзисторах IRF540N.

Схема на транзисторах

Для большинства конструкций применяют генератор, вырабатывающий частоту 50-56 Гц. Эту величину не рекомендуется превышать.

Она зависит от характеристик применяемых деталей:

  • транзисторов;
  • RC- или LC-фильтра;
  • согласующего трансформатора, если он предусмотрен;
  • микросхемы.

Генератор вырабатывает переменное напряжение и управляет силовыми ключами (переключает их) из пар полевых транзисторов. Они подключены к специальному повышающему трансформатору. При подаче на устройство 12 В, начнут раскачиваться транзисторы. На выходах появится переменная составляющая, которая будет увеличена трансформатором до 220-260 В.

Мощность устройства зависит от количества транзисторов. Не рекомендуется добиваться получить на выходе 300 ватт, имея только одну пару. Для нормальной работы понадобятся радиаторы и охлаждение. Лучше применить минимум 4 транзистора.

Трансформатор берут готовый. Например, из старого UPS (бесперебойного блока питания) компьютера. Если такого нет в наличии – покупают или достают из старой аппаратуры трансформатор подходящей мощности и мотают сами. В интернете есть онлайн-калькуляторы для расчета.

Подобный инвертор не требует наладки и сразу же начинает работать. Без нагрузки ток холостого хода не превышает 300 мА. Транзисторы рекомендуется установить через слюдяные (или другие) прокладки на радиаторы. Если устройство выполняют на печатной плате, то дорожки необходимо сделать толстыми.

Обзор хорошего инвертора с 12 вольт на 220 вольт мощностью 2000 ватт. Если вы давно выбираете инвертор, то рекомендуем присмотреться вот к этой модели POWER INVERTER 2000w.
