Итак, всем здрастье, буду краток т.к. сейчас нервничаю и хочу поскорее выслушать советы людей которые возможно сталкивались с подобными вещами. Обо всем по порядку.
Прекрасным утром я получил тормозные диски TRW и пошел с другом во двор, менять их. Была закуплена вся необходимая сопутка в виде смазок и очистителя.

Вот она моя прелесть. Колодки валялись в багажнике.

Путем долгих манипуляций была произведена замена тормозного диска+колодок. Сложностей практически не возникло за исключением того что мы не знали как разжать торм. цилиндр, и на левой скобе направляющие были закисшие намертво. С этим помогли добрые люди из близлежащего сервиса. Далее все как по маслу, долго конечно т.к. первый раз это делал, да и заканчивали уже затемно, но все таки главное что работа была доделана. А вот дальше самое интересное. После «тест-драйва» выяснили что надо прокачивать тормоза, т.к. утекло много тормозухи и я пришел к выводу что воздух попал в систему, в том числе и в главный тормозной цилиндр. На следующий день не особо этого хотя и подумывая о банальной прокачке в сервисе все таки вывалился из дома, докупил тормозухи и решил прокачать самостоятельно. Начал основательно, с тормозного цилиндра. Надеюсь кто нибудь знает технологию прокачки, я делал опять таки в первый раз. И так, друг за рулем машина заглушена. 1) Я открутил две трубки от ГТЦ(главный тормозной цилиндр) 2) Друг нажимает плавно на тормоз. В это время тормозуха фонтанчиками билась из ГТЦ через отверстия. 3) Далее он фиксирует педаль в нажатом состоянии, я пальцами зажимаю отверстия, после чего друг отпускает педаль. т.к. особо много воздуха я не увидел и жидкость вроде как шла ровно я сделал следующее. 4) Друг опять нажимает на тормоз, тормозуха вышла, я зажал пальцами отверстия и тут у меня был ступор. Сначала я начал закручивать трубки при надавленной педали тормоза, закручивалось туго, и как мне показалось открутил до этого я гораздо больше чем сейчас закрутил. Дальше я сказал другу что бы тот отпустил педаль, и перезакрутил с отпущенной педалью. (тут как мне кажется и зарыта собака). А дальше самый сок, то, от чего у меня сейчас батхерт дикий, и в тот самый момент я проклинал все и вся. После самостоятельной прокачки ГТЦ, вместо того что проверить как теперь машина тормозит, я сразу полез качать заднее левое колесо, т.к. магистраль до него самая длинная. И вот когда я начал отворачивать штуцер прокачки он у меня просто отвалился, оставив ровную поверхность на том месте где секундой ранее торчал заветный штуцер. Скажу сразу что косяк исключительно мой. Не было ни ВДшки, ни обстукивания и тянуть я начал резко даже не думая о том что такое может произойти. И так, далее я отправился на ближайшую СТО где мне днем ранее разжимали поршни. Двигаться приходилось ООООЧень медленно т.к. ручник у меня слабый а тормозить приходилось именно им. Благо что ехать метров 500. Там, если вкратце, мастер сказал что высверливать ничего не собирается и надо менять тормозной цилиндр в котором собственно и застрял обломок штуцера. Бог бы с ним с цилиндром, я бы еще купил, но проблема в том что за всю работу он сказал что 10к это минимум! Обосновал тем что не выкручиваются трубки(он пытался это сделать без ВД но с обстукиванием и легкими рывками) и придется что-то там греть что бы сохранить трубки. Меня почему то не покидает чувство что меня пытались там развести, хотя за диагностику ничего и не взяли. Фух, вроде все. Итог таков…

— Сразу после замены дисков и колодок тормоза были где то в конце хода педали, и с каждым нажатием ход уменьшался, то есть система хотя бы накачивалась и в принципе я мог спокойно ездить и тормозить. — После попытки прокачать ГБЦ и снять штуцер, тормоза пропали на 95%, появился страшный звук при нажатии на педаль. Торможение было оооочень вялое где-то в самом конце хода педали. Грешу на неправильно прокачанный ГТЦ. Замечу что нигде подтеков не обнаружено. Ни на обломанном штуцере, ни на соединениях трубок и отверстий ГТЦ. И так знатоки, вопрос, точнее их много, но пока что самый главный. Как вернуть тормоза в прежнее состояние, и возможно ли это без прокачки каждого колеса отдельно? А еще очень интересно что же делать с обломанным штуцером и как открутить остальные три? (очень страшно теперь туда лазить) Спасибо за внимание всем кто дочитал. Старался писать короче но все равно получилось довольно много текста, писал на эмоциях сразу как приехал из сервиса.

Порядок прокачки тормозов

Тормоза можно прокачивать самому, а можно с помощником, задача которого нажимать педаль тормоза по команде. Порядок прокачки тормозов нужно смотреть в мануале по конкретному автомобилю.

Если схема не указана, то тогда прокачка делается в виде буквы Z. Это значит, что нужно прокачивать в таком порядке: правое заднее — левое заднее – правое переднее – левое переднее колесо.

Чтобы прокачать тормоза, понадобится емкость для тормозной жидкости и прозрачный резиновый шланг.

Инструкция прокачки

1. Проверяю уровень жидкости в бачке (должен находится на максимальной отметке), если необходимо доливаю.
2. Снимаю пробку. Между поршнем и пластиной вставляю отвертку, чтобы разблокировать регулятор давления. Закрепляю пробку, чтобы воздух не проходил обратно. Очищаю клапан от загрязнений.
3. Ослабляю переднюю гайку штуцера в главном тормозном цилиндре с металлической трубкой. Главное, полностью не открутить гайку.
4. Стелю ненужную ткань, тряпки под штуцер – на них будет стекать жидкость. Как вариант можно использовать прозрачную бутылку (любую утварь) с жидкостью. Тогда будет видны выходящие пузырьки воздуха.
5. Даю отмашку помощнику, сидящему в кабине, после которой он плавно нажимает на тормоз. При резком и быстром нажатие на педаль тормозная жидкость в цилиндре взбивается в пену, образуются мелкие пузырьки воздуха, которые очень долго будут выходить на поверхность. То есть выгнать такой воздух практически не представляется возможным.
6. Отворачиваю штуцерную гайку, пока жидкость не начнет подтекать. Из штуцера выделяется немного жидкости вместе с пузырьками, которых там быть не должно. Педаль при этом немного провалится.
7. Заворачиваю гайку, и даю помощнику команду медленно отпускать педаль. Если отпустить не плавно, то в цилиндре образуется разрежение.
8. Повторяю данную последовательность несколько раз, до того как не перестанут выходить пузырьки воздуха. Промежуток времени между процедурами должен быть около 20 секунд. Так как на протяжении этого времени пузырьки воздуха поднимутся вверх, и при нажатии на педаль, они сразу выйдут через штуцер. Лишь после того, как жидкость начинает выходить струей – ГТЦ считается прокачанным.
9. Провожу такую же процедуру с задней гайкой штуцера.

Хочу дать также несколько советов, которые желательно соблюдать для успешного проведения процедуры:

1. Важно следить за тем, чтобы жидкость в бачке не кончалась. Если показатель приближается к минимальному значению, ее следует долить. Перед началом прокачки жидкости должно быть не меньше половины.
2. После удаления воздуха из главного тормозного цилиндра следует приступить к прокачке рабочих цилиндров.
3. Следует использовать ту тормозную жидкость, которая уже залита в систему, или же рекомендуемую производителем, если не знаете, какая залита. Возможен другой вариант: слить ту, что находится в баке и налить новую. В ином случае могут возникнуть серьезные проблемы в дальнейшей работе системы.
4. Также следует проверить нет ли где-нибудь утечки.
5. Двигатель заводить не нужно.
6. АБС, если установлена на авто, стоит отключить.

Установка тормозного цилиндра

После того, как старый гтц ваз 2114 удален, а новый приобретен в автомагазине, следует провести полную ревизию последнего. Первое, на что следует обратить внимание — это наличие заглушек на всех его отверстиях. Если цилиндр продавался без них, то существует вероятность попадания влаги внутрь его корпуса, что, в свою очередь, может вызвать появление скрытых очагов коррозии, которые приведут к быстрой поломке.

Второе, что следует сделать — осмотреть наружную поверхность корпуса. Она не должна иметь сколов, забоин или других повреждений. Если внешний осмотр показал, что новый тормозной цилиндр пригоден для установки, его следует хорошо промыть, после чего насухо протереть чистой ветошью.

Установка нового ГТЦ ваз 2114

Промывать ГТЦ керосином, бензином или другими нефтепродуктами категорически запрещается, поскольку они могут привести к разрушению уплотнительных элементов, выполненных из резины. Применять для этой цели следует этиловый либо изопропиловый спирт.

Монтаж нового тормозного цилиндра выполняется в следующем порядке:

1. Установить главный тормозной цилиндр на его посадочное место на корпусе вакуумного усилителя и зафиксировать его крепежными гайками.
2. Под корпус цилиндра подставить пустую емкость, после чего заполнить расширительный бачок новой тормозной жидкостью до максимальной отметки.
3. При помощи помощника проверить работоспособность цилиндра следующим образом: помощник должен плавно нажимать («покачивать») педаль тормоза, а водитель — следить за появлением ТЖ из отверстий ГТЦ. Если цилиндр работает корректно, то жидкость сначала покажется из двух передних, а через некоторое время — из двух задних отверстий.
4. Подвести тормозные трубки к отверстиям цилиндра и зафиксировать их (чтобы не перепутать трубки местами, во время их демонтажа рекомендуется сделать пометки при помощи маркера или цветной изоленты).
5. Плавно затянуть штуцера специальным ключом, не прилагая чрезмерного усилия — дабы не сорвать резьбу.

На этом весь процесс по замене тормозного цилиндра можно считать завершенным. Останется лишь провести прокачку тормозной системы, чтобы удалить из нее попавший внутрь во время ремонта воздух, после чего проверить работоспособность самих тормозов на ровной площадке.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

A) Снижение эффективности торможения из-за «паровой пробки»

Опасное явление «паровая пробка» возникает вследствие испарения тормозной жидкости. При торможении генерируется большое количество тепла, поэтому тормозная жидкость имеет высокую точку кипения. Однако тормозная жидкость гигроскопична — это значит, что она поглощает влагу из окружающей среды. В любой гидравлической тормозной системе тормозная жидкость постепенно поглощает влагу и ее точка кипения снижается.

Когда количество поглощенной влаги достигает определенного уровня, то после продолжительного интенсивного торможения (особенно с тяжелым грузом или в жаркую погоду), тормозная жидкость может начать закипать и создавать пузырьки газа. Поскольку газ гораздо больше поддается сжатию, чем жидкость, водитель вообще не чувствует давления на педали тормоза, при этом происходит полная потеря тормозной способности, известная как «паровая пробка».

Как сохранить эффективность торможения и не допустить «паровой пробки»

Начните с выбора правильной тормозной жидкости.

Тормозная жидкость является важнейшим компонентом тормозной системы. Поэтому выбор высокопроизводительной тормозной жидкости имеет решающее значение. Часто производители автомобилей рекомендуют конкретный тип тормозной жидкости для определенного автомобиля.

Хорошая тормозная жидкость должна:

• быть несжимаемой, чтобы обеспечить жесткость педали при торможении;
• иметь высокую точку кипения;
• сохранять эксплуатационные качества при поглощении влаги;
• иметь вязкость, сохраняющуюся в строго заданных пределах;
• иметь необходимую смазывающую способность;
• предотвращать коррозию;
• иметь контролируемое расширяющее воздействие на резиновые детали во избежание их дальнейшей усадки.

Проверка тормозной жидкости

Принципиально важно регулярно проверять состояние тормозной жидкости. Единственный реальный способ узнать состояние тормозной жидкости — это проверить ее. Иногда такую проверку выполняют с помощью тестера карандашного типа, который оценивает содержание влаги электронным способом.

Мы не рекомендуем выполнять проверку таким способом. Поглощенная тормозной жидкостью влага повышает электропроводность. Данный тип тестеров определяет электропроводность жидкости и на основании этих данных делает вывод о ее пригодности / ПРЕДПОЛАГАЕМОЙ температуре кипения. Существуют более прогрессивные методы проверки. Например, прибором FFT100A, который кипятит несколько капель жидкости и фиксирует РЕАЛЬНУЮ температуру ее кипения.

Замена тормозной жидкости

Если точка кипения слишком низкая, то пришло время заменить тормозную жидкость. Ниже приведено несколько советов по прокачке системы и замене тормозной жидкости.

Важная проверка давления:

Перед прокачкой тормозной системы проверьте главный тормозной цилиндр на утечки, подсоединив манометр к тормозной трубке ближайшего суппорта. После этого создайте в системе давление 50 бар и выдержите ее под давлением в течение 45 секунд. За это время потеря давления должна составить не более 4 бар. Более высокое падение давления указывает на наличие утечки в главном тормозном цилиндре, что требует дальнейшей проверки. Также можно выполнить вторую проверку при более низком давлении 10 бар.

Как прокачивать тормозную жидкость в автомобилях с передними и задними дисковыми тормозами

Всегда прокачивайте тормозную систему в установленном порядке, начиная с тормозного суппорта, наиболее отдаленного от главного тормозного цилиндра (либо левого заднего, либо правого заднего в зависимости от расположения руля — справа или слева).

• Закрыв все спускные штуцера, прикрепите спускную трубку к первому суппорту и приоткройте штуцер.
• Медленно и равномерно нажимайте на педаль тормоза до конца ее хода до тех пор, пока тормозная жидкость в спускной трубке не станет чистой, без примеси пузырьков воздуха.
• При полностью нажатой педали затяните штуцер и снимите спускную трубку.
• Перейдите к противоположному заднему суппорту и повторите процедуру.
• По завершении прокачки задних суппортов убедитесь в том, что передние суппорты также работают правильно и в них нет пузырьков воздуха. Выполните прокачку передних суппортов, также начав ее с самого дальнего от главного тормозного цилиндра и завершив прокачку на самом ближнем суппорте.
• И наконец, убедитесь, что педаль тормоза создает достаточное давление при нажатии.

Как прокачивать тормозную жидкость в автомобилях с барабанным тормозным механизмом

Всегда прокачивайте тормозную систему в установленном порядке, начиная с колесного тормозного цилиндра, наиболее удаленного от главного тормозного цилиндра (либо левого заднего, либо правого заднего в зависимости от расположения руля — справа или слева).

Перед началом прокачки крайне важно выполнить необходимую ручную регулировку (если предусмотрена) барабанных тормозных колодок, чтобы установить их правильный зазор с тормозным барабаном в соответствии со спецификациями производителя.

• Закрыв все спускные штуцеры, прикрепите спускную трубку к спускному штуцеру колесного цилиндра, наиболее отдаленного от главного тормозного цилиндра, и приоткройте штуцер.
• Медленно и равномерно нажимайте на педаль тормоза до конца ее хода до тех пор, пока тормозная жидкость в спускной трубке не станет чистой, без примеси пузырьков воздуха.
• При полностью нажатой педали затяните штуцер и снимите спускную трубку.
• Перейдите к противоположному заднему колесному цилиндру и повторите процедуру.
• Завершив прокачку задних колесных цилиндров, убедитесь, что передние суппорты также работают правильно и не содержат пузырьков воздуха, выполнив их прокачку (процедуру также необходимо начать с суппорта, наиболее отдаленного от главного тормозного цилиндра, и закончить ближайшим к главному тормозному цилиндру суппортом).
• И наконец, убедитесь, что педаль тормоза создает достаточное давление при нажатии.

Диагностика компонентов тормозной системы

Нет ничего проще такого действия, как остановка машины – надавил на педаль тормоза или в отдельных случаях дернул рычаг «ручника». Но при этом надо понимать, что за этими внешне простыми движениями кроется сложная цепочка механизмов, действующих своевременно и слаженно.

В процессе торможения транспортного средства задействованы десятки элементов, многие из которых скрыты от визуального наблюдения, и добраться до них можно только после снятия оборудования. Однако это потребуется лишь в том случае, если с остановкой машины возникают серьезные проблемы.

И этих проблем можно избежать в принципе, если регулярно проверять систему торможения на наличие потенциальных неисправностей. Для того, чтобы провести такого рода проверку, необходимы следующие действия:

Убедитесь в исправности антиблокировочной системы при наличии таковой. Сделать это несложно: на приборной панели автомобиля имеется целый комплекс диагностических индикаторов, среди которых вы обязательно найдете ту лампочку, которая укажет на текущее состояние ABS. Если при запуске двигателя эта лампа вспыхивает и тут же гаснет, это означает, что электронный блок управления просканировал антиблокировочную систему и не нашел изъянов в ее работе. Если же индикатор загорается и не гаснет или не загорается вообще, то это нужно воспринять как тревожный сигнал, призывающий проверить ABS на наличие неполадок.

В системе торможения имеются тормозные шланги и вакуумный усилитель, которые также подлежат проверке, и проверять их нужно регулярно. Но если вы пользуетесь автомобилем старой советской модели, то на нем вакуумного усилителя может и не быть. Для проверки вакуумного усилителя многократно надавите на тормозную педаль и, продолжая держать ступню на педали, запустите мотор. При усилителе, не имеющим повреждений, педаль должна «утопиться» на небольшую глубину. Если такого не случилось, но при этом вы услышали в салоне шипение, то поторопитесь заменить усилитель.

Проанализируйте герметичность тормозной системы авто. Это сделать несложно: сядьте на водительское сидение и многократно нажмите на тормозную педаль. Если все в порядке, вы ощутите сопротивление во время нажатия, то есть, педаль не будет «проваливаться». Более того, с каждым новым нажатием сопротивление педали будет возрастать. Все эти признаки будут свидетельствовать о том, что с герметичностью тормозной системы у вас все в порядке. Но если при многократном нажатии на педаль тормоза сопротивление не изменится или уменьшится, знайте, что тормозная система перестала быть герметичной.

Необходимо проанализировать свойство и уровень тормозной жидкости. Чтобы это сделать, вам нужно поднять крышку капота, найти емкость с тормозной жидкостью и посмотреть, в какой степени эта емкость заполнена. То есть, количество тормозной жидкости не должно превышать максимального уровня (ориентируйтесь по специальным отметкам) и опускаться ниже минимальной точки. При этом заострите внимание на запахе тормозной жидкости: гарью она пахнуть не должна. Кстати, здесь же вы сможете обнаружить разгерметизацию тормозной системы. При наличии таковой тормозная жидкость начнет покидать бак, и вы такой утечки не сможете не обнаружить.

Осмотр и техническое обслуживание привода сцепления

Диагностика узла сцепления подразумевает выполнение таких действий, как:

• полный осмотр системы привода;
• настройку педали узла;
• настройку полного хода муфты.

Также в процессе диагностики может потребоваться прокачка ПГУ на МАЗе и регулировка хода толкателя. При необходимости выполнить все процедуры можно своими руками, не прибегая к помощи специалистов.

Проверка уплотнений тормозного поршня JCB

Ниже описано, как проверить, насколько сильно уплотнение тормозного поршня, повреждено, изношено или покрыто малыми порезами или насечками. Тест следует проводить только в случае, если ось холодная.

ОСТОРОЖНО!
Перед началом работы с тормозной системой проследите, чтобы машина стояла на ровной поверхности, и подложите под все колеса упорные колодки.

1. Припаркуйте и обезопасьте машину. Выполняйте требования техники безопасности

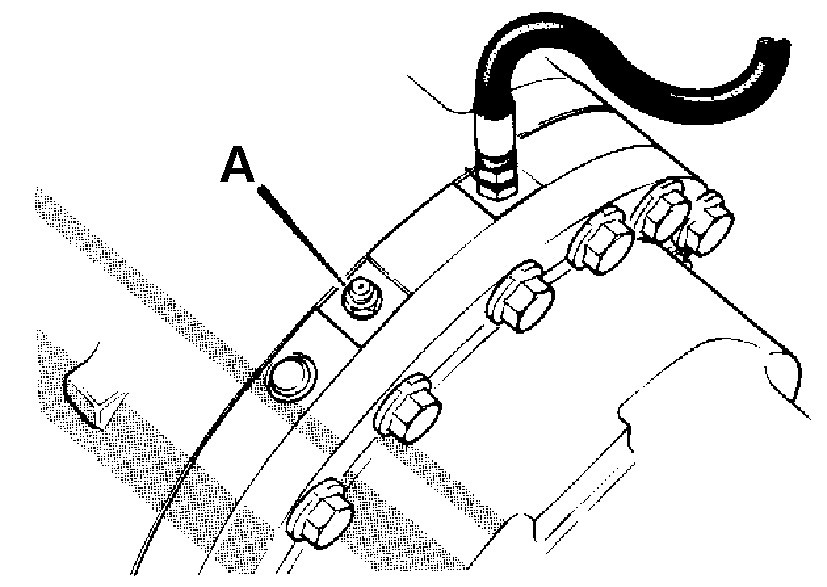

2. Отсоедините тормозной шланг в отверстии тормозного поршня A.
3. Заполните корпус тормозного поршня гидравлической жидкостью.
4. Проверьте, насколько сильно повреждено уплотнение поршня:
   • Установите ручной насос с манометром 0-40 бар на порт A, как показано на рисунке.
   • С помощью насоса создайте давление в корпусе тормозного поршня.

   Примечание: Не превышайте давление 69 бар.

   • Если давление быстро падает или если невозможно зафиксировать показания датчика, то уплотнение сильно повреждено, и его следует срочно заменить.
5. Проверьте уплотнение на наличие мелких порезов и трещин:

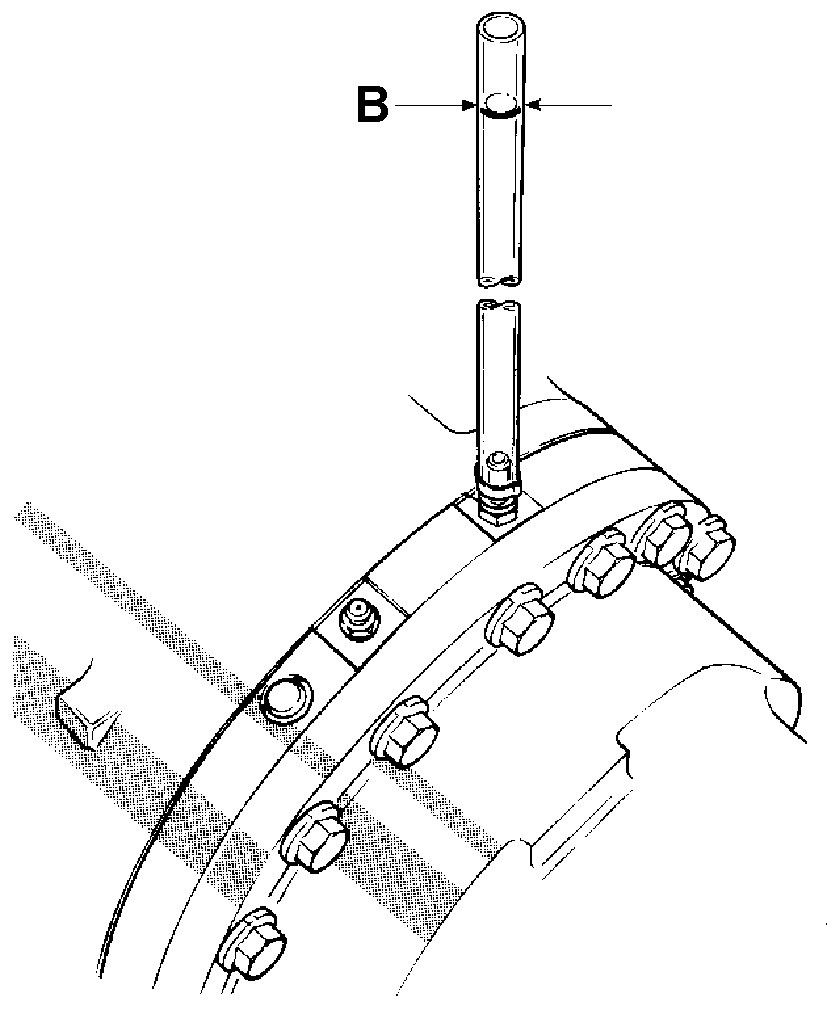

• Установите адаптер с элементом чистой трубы к отверстию тормозного поршня, как показано на рисунке.

Примечание: Во время теста шланг следует держать вертикально; для удобства его можно привязать к корпусу машины.

• Заполните трубу примерно на три четверти гидравлической жидкостью.
• Подходящим фломастером отметьте уровень жидкости в трубе B, как показано на рисунке.
• Примерно через полчаса проверьте уровень жидкости; если он снизился, то проверьте уплотнение тормозного поршня на наличие трещин, повреждений и следов износа.

СИСТЕМА рабочего тормоза

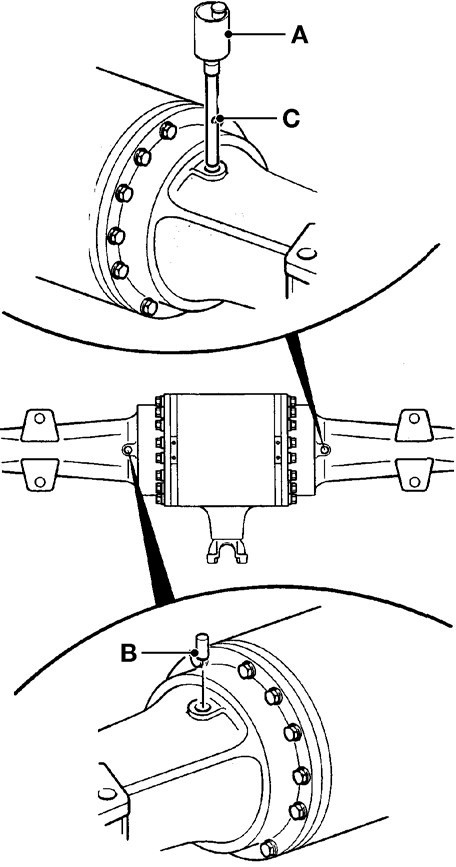

Сапун оси (ось торможения) — Осмотр

Сапуны установлены на оси для сброса давления из-за торможения и длительного перемещения.

Если они загрязняются, то из-за повышенного давления может возникнуть протечка уплотнений и проблемы с тормозами. Большинство осей оснащены сапунами с длинным корпусом А.

Убедитесь, что вокруг сапуна обеспечен достаточный зазор, а в случае замены и переустановки — что он установлен отверстием С наружу к колесам.

Сапун всегда устанавливается на противоположную коронной шестерне сторону (с меньшей турбулентностью масла), чтобы избежать утечки масла.

Заглушка В установлена на сторону коронного колеса.

ОСТОРОЖНО!

Перед тем как прокачивать тормоза, необходимо убедиться в том, что стояночный тормоз включен, и что одна пара колес заблокирована с обеих сторон.

ОСТОРОЖНО!

Жидкость под давлением

Тонкие струи жидкости под большим давлением могут пробить кожу. Не приближать лицо и руки к жидкости под давлением, надевать защитные очки и перчатки. Поднести к месту возможной утечки кусок картона, а затем осмотреть следы гидравлической жидкости на картоне. Если жидкость попала под кожу, немедленно обращаться за медицинской помощью.

1. Припаркуйте и обезопасьте машину. Выполняйте требования техники безопасности.
2. Запустите двигатель не менее чем на 2 минуты и время от времени нажимайте тормозные педали. Это обеспечивает заполнение аккумулятора запиточным клапаном тормозной системы и устранение воздуха из запиточного контура.
   • ВАЖНО: Оставьте двигатель работать, стравливая систему.
