Как проверить датчик коленвала самому? такое тоже возможно

Как проверить датчик коленвала?

    99 0 86k
    26 3 33k

Датчик положения коленвала предназначен для синхронизации системы зажигания и работы топливных форсунок в бензиновой инжекторном двигателе. Соответственно, его поломка приведет к тому, что зажигание будет спешить или запаздывать. Это приведет к неполному сгоранию топливной смеси, нестабильной работе двигателя или полном его отказе.

В настоящее время существует три типа датчиков — индукционные, на основе эффекта Холла, а также оптические. Однако самыми распространенными являются датчики, относящиеся к первому типу (индукционные). Далее мы поговорим с вами о возможных неисправностях и методы их устранения.

Устройство и где находится датчик положения коленвала

Электродатчик играет важную роль в исправной работе силовой установки, поэтому все производители авто размещают его в легкой доступности для проверки и ремонта. ДПКВ расположен с правой стороны двигателя сбоку от маховика в районе блока цилиндров. Искать нужно выше поддона, ближе к стартеру и патрубкам выхода охлаждающей жидкости.

Расположение датчика положения коленчатого вала

Обычно он крепится одним или двумя болтами (в зависимости от модификации) и имеет небольшой провод с фишкой контакта. Элемент покрыт эластичным полимером, устойчивым к маслам и высоким температурам

Положение ДПКВ относительно метки

Определение положения вала фиксируется по двум отсутствующим зубьям или выделенному контрольному (зависит от вида маховика). ДПКВ «замечает» это визуально и при помощи электромеханических процессов. Различают три разновидности контроллера.

С датчиком Холла

Работает с магнитом, установленным на маховике. Всякий раз, когда он проходит мимо сенсора, в ДПКВ возбуждается постоянный ток. Это фиксируется синхронизирующим диском, и информация передается в блок управления двигателем.

ДПКВ с датчиклм Холла

Оптический

Имеет в устройстве светодиод. Работает в паре с приемником. Луч всегда уходит и отражается. Когда свечение прерывается, это означает, что мимо контроллера прошел контрольный зуб. По нему и определяется положение коленчатого вала.

Оптический ДПКВ

Индуктивный

Содержит внутри намагниченную катушку, реагирующую на электромагнитное поле. При изменениях показателей регистрируется отметка, означающая конкретное положение шкива на валу.

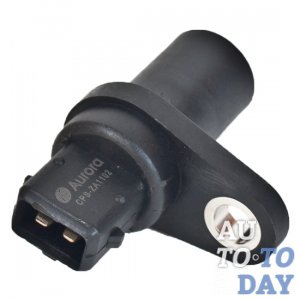

Индуктивный ДПКВ

Последний тип распространен больше всего и устанавливается на все современные автомобили с инжекторной системой впрыска топлива в двигатель. Кроме положения коленвала он способен определять скорость вращения, поэтому более функционален.

Рассмотрим типы ДПКВ

Также важной задачей датчика положения коленвала является определение позиции, в которой находится газораспределительный механизм . В свою очередь, эта информация влияет на запуск двигателя и последующий впрыск топливной смеси. Сегодня производители чаще всего устанавливают три основных типа датчиков:

  1. Магнитный датчик. У него есть большой функциональный плюс, заключающийся в автономности. Для выполнения работы датчик не использует сторонние источники энергии. Для передачи сигнала, напряжение увеличивается в момент, когда зуб синхронизации перемещается через магнитное поле, которое образуется вокруг ДПКВ. Кроме своей основной задачи он также служит датчиком скорости. Именного такого типа датчик чаще всего ставится на заводе-изготовителе;
  2. Оптический датчик. Он может захватывать генерирующийся поток света. Далее происходит передача импульса блоку регулировки работы двигателя. С помощью этих сигналов электронный блок имеет возможность правильно выполнять контроль над форсунками и в целом работой бензонасоса. Проводя параллель с магнитным датчиком вы заметите различия в конструкции и физическому принципу работы, но не заметите разницы в конечном результате;
  3. Датчик Холла. Его работа полностью базируется на эффекте Холла. Движения тока происходит вследствие сближения датчика к меняющемуся магнитному полю. Также его используют как анализатор распределителя зажигания.

Способы проверки

Перед тем как идти в автомагазин за новым датчиком, все же рекомендуется вначале проверить тот, что установлен на авто.

Так будет значительно быстрее определить, почему авто плохо работает ведь возможно, что виноват во всем совсем не датчик, тем более что некоторые способы проверки не такие уж и сложные.

Самыми распространенными являются:

  • проверка на сопротивление катушки датчика;
  • комплексная проверка (сопротивления катушки и изоляции, индуктивности обмотки);
  • проверка осциллографом.

Первые две проверки – достаточно простые, выполнить их можно вполне самому, имея необходимые приборы.

Третий способ – самый точный, но провести проверку его возможно только на специализированных станциях.

2. Датчик коленвала – признаки неисправности

Для начала необходимо выделить наиболее понятные и явные признаки неисправностей датчика коленчатого вала:

    1. В моторе при динамических нагрузках возникает ощутимая детонация;

2. На холостом ходу обороты идут с признаками неустойчивости;

3. Значительно снижается мощность двигателя без каких-либо показаний на приборах;

4. Во время непосредственной езды существенно снижается динамика автомобиля. Тем не менее данная проблема может свидетельствовать о проблемах и с самым двигателем;

5. Неконтролируемое понижение и повышение оборотов.

Помимо этого, о том, что датчик положения коленчатого вала пришел в негодность и стал неисправным может свидетельствовать банальная невозможность запуска автомобильного двигателя. Следовательно, автолюбителю не обязательно быть профессионалом в различных вопросах об устройстве электронных систем автомобиля, чтобы выявить и определить неисправность.

Признаки неисправности датчика положения коленчатого вала

На основе информации, поступающей от датчика синхронизации, электронный блок управления регулирует важные параметры зажигания и работы двигателя. Соответственно, при выходе из строя датчика (или сбоях в его работе, при которых неверная информация поступает в ЭБУ), в первую очередь пострадает стабильность функционирования мотора. Характерные симптомы неисправности датчика синхронизации следующие:

Проблемы с пуском двигателя;

  • Неустойчивая работа мотора в различных режимах;
  • Отсутствие искры на свечах;
  • Наличие детонации мотора с увеличением нагрузки;
  • Серьезное снижение мощности двигателя;
  • Горит лампочка Check Engine.
  • Симптомы, которые возникают из-за неисправности датчика коленчатого вала, типичны и для ряда других проблем. Именно поэтому нельзя однозначно сказать, что проблемы в моторе возникают именно по причине поступления неправильных данных о положении коленвала в электронный блок управления. Чтобы в этом убедиться или опровергнуть данное утверждение, необходимо выполнить проверку датчика.

    Обратите внимание: Типичные ошибки датчика положения коленчатого вала: 19 и 35. Если они показываются на контроллере в буфере ошибок, виной тому может являться датчик, либо шкив генератора.

    Датчик ДПКВ в системе электронного распределения впрыска

    Поскольку сломанный датчик положения коленчатого вала автоматически делает невозможной дальнейшую эксплуатацию транспортного средства, а заменить его сможет каждый водитель, об этом приборе следует знать следующую информацию:

    • назначение и конструкция;
    • разновидности и взаимозаменяемость;
    • место установки и диагностика;
    • способ замены собственными силами.

    Производители авто обеспечивают удобное расположение ДПКВ, простую конструкцию датчиков и их низкую себестоимость, что позволяет иметь в запасе это полупроводниковое устройство, чтобы произвести экстренное снятие вышедшего из строя датчика, установить новый прибор, подключив его в разъем, точно зная расположение.

    Для чего нужен?

    В современных дизельных и инжекторных авто работой мотора управляет электронный блок ЭБУ, который также называют ECU, ECM (модуль) или ЭСУД (система). Для нормальной работы в электронных системах используются датчики и исполняющие устройства. С датчиков поступают сигналы, ЭБУ их расшифровывает и анализирует, затем приводит в действие исполняющие устройства, впрыскивающие и воспламеняющие смесь после ее сжатия.

    Элементы шатунно-поршневой группы связаны между собой шарнирно, поэтому их амплитуды легко вычисляются математически. Таким образом, положение поршня в НМТ и ВМТ компьютер ECU определяет по сигналам, которые передает датчик положения коленчатого вала в комплекте с диском синхронизации.

    Другими словами, без датчика коленвала ЭБУ «ослепнет», топливо будет подаваться из форсунок неэффективно, а воспламенение в камерах сгорания станет хаотичным, поэтому в конкретной модели машины жестко связаны между собой прошивка ЭБУ, тип датчика, размер и формула зубчатого колеса синхронизации.

    Как устроен и работает?

    Независимо от конструкции датчика принцип работы остается неизменным:

    1. на коленвал надевается диск с зубьями, называемый реперным, задающим или синхронизирующим;
    2. датчик крепится на элементы двигателя или кронштейны таким образом, чтобы его рабочий орган находился перпендикулярно оси вращения вала в 1 мм от наружного диаметра зубчатого венца;
    3. несколько зубьев сточены через определенное количеств полных зубьев в зависимости от прошивки ЭБУ;
    4. сигнал в ДПКВ возникает именно в момент прохождения мимо него участка без зубьев;
    5. поэтому устанавливается диск синхронизации в определенном пространственном положении.

    В конкретных конструкциях мотора реперный диск и ДПКВ может стоять с любой стороны коленвала, однако гораздо важнее для пользователя другие характеристики зубчатого колеса:

    • количество зубьев – 24 шт., 30 шт., 36 шт., 48 шт. или 60 шт;
    • формула расположения зубьев – обычно используются 24/2, 30/3, 36/1 или 36/2, 48/2 и 60/2.

    В простых формулах, указанных выше, целые зубчики идут подряд, затем пропущен 1 или 2 зуба, тоже подряд.

    Существуют сложные формулы, например, 36/6. Где после 16 целых зубьев пропущены 2 штуки, затем идет 1 целый зуб, снова пропущены 2 штуки, далее следуют 13 целых зубьев, снова пропуск из 2 штук.

    При этом наружные диаметры дисков синхронизации и их конструкция не совпадают по умолчанию.

    Какие модификации бывают?

    Кроме разных вариантов синхронизатора и места его расположения на коленчатом валу производитель на конвейере, а позже и сам пользователь в гараже или на СТО может использовать ДПКВ разной конструкции. Всего существует 3 разновидности датчиков коленвала:

    • Холла – на фишку приходит 3 провода – +12 В либо + 5 В, масса (-) и для подачи сигнала на ЭБУ, необходим источник питания;
    • индуктивный – для подключения используется разъем с 2 контактами, так как ток возбуждается в самом полупроводниковом приборе;
    • оптический – состоит из передатчика со светодиодом и приемника, реагирующего на световой луч в момент прохождения участка без зубчиков мимо него.

    Датчик Холла обладает следующими особенностями:

    • источник тока подает на обмотки напряжение 5 В или 12 В;
    • в катушках создается магнитное поле;
    • пока возле штока проходят полные зубцы, магнитный контур остается в замкнутом положении;
    • при прохождении участка без зубьев контур размыкается, ЭБУ получает соответствующий сигнал об этом.

    Датчик Холла в современных авто может использоваться в разных системах:

    • в режиме датчика положения коленвала на некоторых модификациях ВАЗ;
    • в качестве датчика скорости на иномарках;
    • в системах антиблокировки колес ABS – на каждое колесо устанавливается реперный диск и собственный датчик, подключенный в общую цепь.

    Вторым названием прибора, использующего эффект Холла, является датчик фазы. Например, в режиме датчика распределительного вала индуктивный прибор практически бесполезен. Поскольку на малых оборотах он передает слабый сигнал, который компьютеру сложно обрабатывать.

    Индуктивный ДПКВ имеет упрощенную конструкцию и не требует подавать питание:

    • подключение производится двумя проводами;
    • магнит внутри прибора создает переменное поле в сердечнике;
    • напряжение электродвижущей силы возрастает в момент прохождения участка без зубьев;
    • снижается возле зубов полного профиля.

    Датчик всегда эксплуатируется в режиме ДПКВ, для измерения скорости не пригоден.

    Сигнал оптический ДПКВ подает в контроллер ECU при попадании светового луча со светодиода на фотоэлемент, расположенные по разные стороны от реперного колеса, поэтому датчики, устанавливаемые параллельно коленвалу, не всегда удобны в эксплуатации под капотом авто.

    Оптические ДПКВ стоят дороже, используются на скутерах и для диагностики, тарирования датчиков Холла и приборов индуктивного типа.

    Где расположен?

    По назначению ДПКВ сложно определить, где находится датчик в конструкции двигателя:

    • средняя часть вала содержит несколько колен для крепления деталей кривошипно-шатунного механизма;
    • свободными остаются его края;
    • реперная шестерня с пропущенными зубьями расположена возле маховика ДВС ;
    • либо синхронизатор находится на противоположном конце у шкива отбора мощности двигателя, приводящего в движение ремень генератора;
    • реже задающий диск крепится на валу шпонкой непосредственно возле противовеса со стороны фланца.

    Поскольку реперный диск не входит в зацепление с шестернями, не передает вращение ремням и цепным передачам, он практически никогда не бывает неисправным, даже при длительной эксплуатации. Однако вокруг машины всегда найдутся источники грязи, из- за которых промежутки в местах отсутствующих зубьев могут забиться грязью.

    Чтобы восстановить корректную передачу сигналов о положении поршней на коленчатом валу, просто снимите ДПКВ и прочистите этот участок WD-40 или силиконовым аэрозолем.

    Что такое имитатор ДПКВ?

    В отличие от самого датчика имитатор ДПКВ используется для настройки прошивки ЭБУ при их изготовлении. На этапе эксплуатации приспособление необходимо для тестирования корректной работы времени прохождения импульсов по расчетной таблице.

    Для рядового пользователя прибор, имитирующий импульсы датчика коленвала на контроллер, необходим в случае перехода на другой ДПКВ или реперный диск. Например, для прошивок GM ISFI-2S, Микас , МКД-105, Basch, Январь, MotronicR и Корвет М11 по умолчанию принята конфигурация 60-2 с 58 цельными зубьями и двумя пропусками друг за другом. Верхняя мертвая точка поршня при этом соответствует 20 зубу до двойного пропуска при вращении по часовой стрелке.

    Например, после реставрации коленвала и установки его на место эксплуатации реперный диск должен быть установлен, согласно этим условиям.

    Стоимость и замена датчика распредвала

    Если результаты тестов окончательно убедили вас в том, что ДПРВ неисправен, его необходимо заменить. На многих автомобилях поменять датчик очень просто. Всё сводится к отключению электрического разъема, откручиванию лишь одного крепёжного болта, вытаскиванию старого и установке нового датчика. На других авто приходится попутно снимать несколько компонентов двигателя, иначе получить доступ к датчику не удастся. Для оценки возможности самостоятельной замены ДПРВ мы советуем изучить соответствующий пункт руководства по ремонту конкретного автомобиля. Стоимость датчика распредвала обычно составляет в пределах 30-100 долларов.

    Задачи датчика положения распределительного вала

    В то время как в прошлом достаточно было запускать искру исключительно в зависимости от положения коленчатого вала и одновременно впрыскивать топливо в цилиндры при помощи форсунок, этот метод устарел с введением стандарта Euro 4 с 1 января 2005 года.

    У ДВС, работающего по четырехтактному принципу, есть проблема: рабочий цикл впуска, сжатия, рабочего хода и выпуска происходит за два оборота коленчатого вала. Но как должен вычислить ECU (бортовой компьютер), в каком положении находится каждый из поршней в цилиндрах? Распредвал может помочь. Поскольку он делает только один оборот за все четыре такта, в соответствии с его вращением может быть считано соответствующее положение поршня в цилиндре в данную единицу времени, т. е. когда должно быть подано напряжение на свечу зажигания или когда точно должно произойти срабатывание форсунок.

    Если желаете углубиться в теорию, настоятельно рекомендуем посмотреть данное крайне информативное видео:

    Видео взято с YouTube-канала GrunBaum

    Определение этого положения как раз и осуществляется датчиком распредвала (устройством CMP). На практике и распределительный вал, и его коллега, датчик коленчатого вала, сообщают о верхней мертвой точке (от) первого цилиндра на блок управления. Это должно происходить одновременно, в противном случае в приводе распределительного вала появится проблема.

    Если произойдет разночтение в датчиках, то, скорее всего, как и в случае провисания цепи привода или перепрыгнувшего на несколько зубов ремня, желтая сигнальная лампа двигателя появится на приборной панели в качестве оповещения, включив управление двигателем в аварийном режиме.

    То же самое применимо мутатис мутандис к дизельному двигателю, за исключением того, что в нем нет никакой искры, поджигающей топливную смесь, и в нем требования к точности времени впрыска намного выше, чем в бензиновом двигателе.

    Признаки неисправности датчика

    Поскольку на основе сигналов этого датчика происходит корректировка дозирования топлива и системы зажигания, то неисправность его приводит к искажению сигналов и как следствие – перебои в функционировании силовой установки или же невозможность запуска.

    Признаками поломки датчика коленвала являются:

    • не запускающийся мотор и сигнал «Check engine»;
    • затрудненный запуск двигателя;
    • неустойчивость работы мотора при разных режимах;
    • ощутимое падение показателя мощности мотора без видимых причин;
    • при увеличении нагрузки появляется детонация мотора.

    Если проявился хоть один из данных показателей неисправности, следует узнать, не является ли датчик причиной сбоя в работе двигателя. Но для этого нужно знать, как проверить датчик коленвала.

    Проверка сигнала осциллографом

    Третий способ проверки исправности датчика оборотов коленвала считается самым точным, его используют профессионалы. Для его реализации нужен осциллограф и специальная программа. Этот способ не требует снятия прибора с двигателя, так как есть возможность наблюдать за формированием сигнала. Цифровой осциллограф позволяет без проблем обнаруживать нарушения в работе системы впрыска. Приготовив осциллограф и необходимую программу, нужно соединить щупы прибора и выводы катушки датчика без учета полярности. После запуска программы для работы с прибором нужно помахать перед датчиком металлическим предметом. При исправном датчике вы увидите осциллограмму, а неисправный не отреагирует на движение металлического изделия. Чтобы повысить точность проверки, осциллограф можно подключить к датчику на работающем двигателе, выведя щупы параллельно к датчику.

    При наличии сигнала от датчика и несоответствии его выходных параметров нормальным, машина может подергиваться, ее двигатель работает не стабильно. Это говорит о том, что имеют место неисправности самого датчика или задающего синхродиска и зубцов. Реальное состояние дел станет очевидным после изучения осциллограммы синхроимпульсов напряжения, снятых на выходе ДПКВ.

    Мы рассмотрели три возможных способа проверки датчика коленвала:

    — проверку мультиметром (определение сопротивления обмотки);

    — проверку тестером (определение сопротивления изоляции и индуктивности);

    — проверку на осциллографе.

    Выбор способа зависит от имеющихся возможностей и навыков. Принцип проверки датчика коленвала является одинаковым для всех моделей автомобилей с инжекторным двигателем. Если вы располагаете инструментами для проверки при помощи осциллографа, лучше выбрать этот метод, так как он является самым точным. При отсутствии необходимого оборудования можно использовать другие способы. При проверке следует быть максимально внимательным и аккуратным.
