Делаем распорку передних стоек своими руками. как это правильно сделать, и что потребуется?

Распорка задних стоек — необходимая мера, которая не только усилит кузов, но и обезопасит водителя от возможных аварий. Дело в том, что при различных маневрах автомобиль может буквально заносить. Хорошо, если вы будете на свободной от других машин трассе без лесонасаждений и людей.

Можно выделить следующие особенности автомобилей с установленными распорками:

  • задние дверцы, включая багажник, будут легче открываться;
  • исчезнут некоторые посторонние звуки, если таковы имелись;
  • в разы увеличится срок эксплуатации машины;
  • повысится комфорт во время вождения в целом.

Благодаря распоркам, автомобиль вновь приобретет стойкость: кузов не будет «ходить ходуном».

Различают несколько видов распорок:

  • прямоугольная;
  • прямая;
  • крестовидная.

Первый вариант наиболее оптимальный: такая деталь значительно увеличивает жесткость корпуса, и при этом не занимает много места. Крестовидная не такая эффективная. Кроме того, она занимает много пространства в багажнике.

Прямые распорки, как и прямоугольные, хорошо справляются со своими функциями, однако они требуют установки на силовые части авто. В ином случае результат будет такой, как при крестовидных деталях. Объем багажника при установке прямых распорок не меняется.

Установка распорок и поведение автомобиля

Установить распорку передних стоек можно либо в сервисе, либо самостоятельно. От себя скажу, что в процессе личной установки у вас не возникнет проблем.

Для этого следует сделать:

  • установите транспортное средство на ровной поверхности;
  • на стакане откручивайте все гайки, в помощь ключ на 13;
  • далее устанавливаем саму деталь: закрепляем её на штоки крепления стоек передних амортизаторов. Помните, устанавливаемый элемент должен без проблем укрепиться на штоках;
  • если вы устанавливаете распорку 3-х точечного крепления, дополнительно просверлите отверстие;
  • закручивайте гайки;
  • если работаете с регулируемой деталью, в конце работы следует её отрегулировать.

Таким образом, проведя установку, мы получили:

  1. уменьшенную реакцию транспортного средства на колею;
  2. усовершенствованное управление машиной;
  3. при езде по неровным участкам траектория движения соблюдается;
  4. увеличен ресурс агрегатов передней подвески.

Вот мы и установили нужную деталь, так что теперь давайте поговорим о реакции автомобиля на эту установку. Допустим, постигла вас езда по неровным или грунтовым дорогам. Тут распорки передних стоек справились со своей задачей – они поглотили удары, которые получают колёса при передвижении по таким дорогам. Дело в том, что сила этих ударов прямо пропорциональна скорости езды. Выше скорость – сильнее удары.

Деталь эти удары абсорбирует и, при этом, не оказывает отрицательного влияния на рычаги. Или вот другая ситуация: движение на поворотах. С установкой элемента автомобиль быстрее реагирует на поворот руля. К тому же, поворот теперь можно пройти на большей скорости. Если вы раньше, например, ехали со скоростью 55 км/ч., то теперь можете проходить такой же отрезок при 75-80 км/ч.

Получается, что при повороте весь вес и силы автомобиля собираются на одной стороне, траектория движения смещается. Установив распорки, сила машины распространяется по ним, выходит, что стойки и нижние рычаги стабилизируются. Могу привести ещё пример для сравнения. Если до установки доля ударного воздействия уходит на шасси, повреждая при этом основание колёс и нижнюю часть рычагов, то после установки детали оба бока ударного влияния будут нейтрализованы.

Установка выполняется. либо специалистами, либо своими руками и выглядит примерно следующим образом:

  1. Автомобиль ставится на ровной поверхности.
  2. После этого откручиваются все видимые гайки на «стакане».
  3. Затем одевается распорка, она должна свободно и без усилий одеваться на шпильки стоек.
  4. Под распорку устанавливаются шайбы и одевается непосредственно сама распорка.
  5. Далее закручиваются гайки. Если распорка на стойки регулируемая, то выполняется регулировка.

Вот собственно все, что хотел сказать о распорках на передние стойки. Я думаю, теперь у вас не возникнет никаких вопросов при виде этой детали, возможно, узнав о ее свойствах, вы тоже захотите установить себе эту полезную вещь. Спасибо за внимание, если вам есть, что добавить — воспользуйтесь формой комментариев. До новых встреч на АвтоПульсаре !

Читать еще:  Применение ВД-40 в автомобиле – как и где его можно использовать

Распорка передних стоек

Растяжки для передних стоек бывают цельные и составные, то есть те, которые можно регулировать по длине. Цельные растяжки можно ставить только в том модели машины, под которую они разработаны. Составные же распорки имеют мощную резьбу и контргайку, благодаря чему такое приспособление можно поставить в машину практически с любой шириной кузова. Накладки на стаканы стоек также могут быть различными.

Есть такие, которые сделаны горячей штамповкой, а есть и такие накладки, которые выполнены свариванием отдельных элементов. По прочности лучше накладки первого типа, но и прочности накладок второго типа хватит для того, чтобы сделать кузов значительно жестче.

У большинства распорок для передних стоек всего две точки крепления, но есть модели, у которых точек крепления три. Третья точка выполнена для того, чтобы закрепить растяжку на перегородке кузова, для чего придется сверлить несколько отверстий.

Что касается материал, из которых делают распорки, то наиболее распространенным является дюралюминий. Есть также распорки, изготовленные из карбона и углепластикового волокна. Карбоновые детали достаточно дорогостоящие. Не следует забывать о том, что установка новой детали в машину существенно увеличивает его массу, поэтому распорки должны быть легкими, но прочными. Очень хорошие отзывы получили растяжки из дюралюминия от японских изготовителей, так как они достаточно жесткие, не разрываются и не деформируются.

Чтобы сделать распорку собственноручно, нужно уметь работать с болгаркой и другими приспособлениями для работы с металлом. Сначала нужно измерить диаметр стаканов между дальними болтами, на которые будет крепиться распорка. Желательно взять за основу уже имеющуюся распорку. Для того, чтобы изготовить элемент, который будет крепиться к стакану, нужно взять металлическую пластину (толщина должна быть 5 – 7 мм), а на нее нужно положить картонный трафарет, который нужно вырезать по диаметру стакана после измерения всех размеров. Далее на сам металл можно нанести некий чертеж, используя баллончик с краской. По готовому чертежу болгаркой нужно вырезать одну из деталей будущей распорки.

Чтобы сделать внутренний круг, можно попробовать вырезать отверстие болгаркой, или же взять дрель и высверлить по всему диаметру круги по сверлу, а уже потом удалить ненужный металлический кружок. Если Вы решили вырезать отверстие болгаркой, то нужно брать диаметр чуть меньше, чем истинный диаметр стакана, чтобы потом можно было довести окружность до необходимого размера напильником или на точильном диске. По готовому изделию, как по лекалу, нужно сделать элемент для второй стороны распорки. Следующим этапом будет изготовление каркаса. Для этого нужно взять трубу 20 мм длиной 2,5 м и изогнуть ее.

Сразу переходить к деформации трубы не стоит. Лучше сделать заготовку из проволоки, которую нужно будет изменить согласно той форме, по которой потом нужно будет изогнуть трубу.

Трубогибом нужно изменить форму трубы так, чтобы она хорошо легла под капот. Уже изогнутую труду, которую Вы должны подогнать по размеру, нужно приварить к площадкам, а по бокам труды нужно приварить 2 прямоугольные пластины, которые сделают конструкцию более прочной.

После того, как вся распорка будет скручена, ее нужно отшлифовать, обезжирить, загрунтовать и покрасить. Установка растяжки заключается в прикручивании площадок к стаканам. Вот и все. Финансовые затраты могут быть разными. Делать распорку самостоятельно или нет – решать Вам. Главное – не забыть поставить машину на ровную поверхность.

Некоторые считают распорки дешевыми понтами, а некоторым они просто необходимы. Выбор за Вами. Успехов на дорогах.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Что дает распорка передних стоек?

После рассмотрения процессов, происходящих при движении, осталось только подвести итог, зачем нужна подобная стяжка и что она дает. Необходимо отметить такие положительные стороны от использования распорки между стойками:

  • повышается жесткость кузова;
  • сохраняется траектория движения автомобиля в поворотах;
  • улучшается управляемость машины на плохих дорогах;
  • увеличивается срок службы элементов подвески.
Читать еще:  Пистолет для покраски авто электрический: как выбрать?

Улучшение характеристик будет более значительным, если кроме распорки между передних стоек будет еще поставлена распорка задних стоек.

Усилитель кузова на заднюю часть

Усилить кузов «восьмерки» можно различными способами. Так, сделать его жестче можно путем подгонки трехмерного спортивного кувеляжа или установкой растяжки. Неплохая возможность – монтирование специального усилителя или распорки.

Примечание. Какой бы вариант усиления автовладельцем не был выбран, ему надо получить хотя бы начальные знания о пользе этого вида тюнинга. Благодаря модернизации подобного рода увеличивается степень жесткости металлического каркаса автомашины не менее, чем на треть, существенно повышается показатель ходовой части машины.

Преимущества

Главный плюс использования распорки заключается в том, что такой вариант поддерживается всегда необходимыми сертификатами, патентом. Он разрешен к установке АВТОВАЗ, что дает возможность сохранить гарантию и не «нарваться» на проблемы с законом.

Усилитель создан с использованием современных технологий. При его конструировании были использованы сложные формулы математического моделирования, что дало возможность устранить эффект «виляния» в процессе движения ТС. Благодаря такому усилению повышается координированность, показатель равновесия авто и другие важные характеристики.

При движении на плохих дорогах усилитель не допускает снижения устойчивости машины, даже если «восьмерка» будет колесить на большой скорости. В процессе прохождения неровностей заметна отменная выверка движения.

Полезно будет знать, что на «самаровских» моделях при проектировании уделяется большое внимание показателям жесткости металлического каркаса. Особенно сильно нуждается в контроле степень крутильной жесткости, и в плане безопасности она намного актуальнее. А дополнительный усилитель, поставленный своими руками, как раз дает возможность повысить крутильную жесткость.

Кроме того, благодаря данной модернизации улучшаются следующие показатели:

  • Двери Ваз 2108 более не будут подклинивать после процедуры поддомкрачивания или других вариантов жесткой эксплуатации автомобиля;
  • Уменьшатся значительно скрипы и шумы от пластика торпедо и багажника;
  • Возрастет показатель надежности автокузова, что объясняется снижением общей степени конструктивных усилий;
  • Улучшится комфорт управления автомашиной. Достигается это за счет разнесения собственных частот ДВС, подвески и элементов кузова.

Улучшаются показатели автокара и при езде по прямой:

  • Повышается степень равновесия, преимущественно на больших скоростях;
  • Намного лучше автомашина ведет себя при прохождении ямок, выпуклостей дороги и бугров.

В случае движения на виражах:

  • Лучше становится реакция автокара на маневр. Это дает водителю своеобразную гарантию, что позволяет двигаться быстрее;
  • Упрощается система вождения автокаром и при осуществлении резких, неожиданных маневров – заход в крутой вираж и так далее;
  • Поведение автомашины уже явно хорошо прогнозируется, а это дает возможность пилоту подыскивать лучшие варианты езды;
  • На высоте остается плавность хода машины.

Осуществление монтажа

Инсталлировать элемент резонно на задок «восьмерки». Именно он является слабым звеном машины. Только вот устанавливая его, надо помнить, что все должно быть проведено сбалансировано. Сегодня в продаже можно встретить 3 варианта усилителей.

  1. От «Техномастер». Предназначен специально для «восьмерки», Ваз 2111 и 2112. Цена – 2,7 тыс. рублей.
  2. Усилитель от «Автопродукт». Стоит примерно около 2 тыс. рублей.
  3. «Автопродукт» также предлагает другой элемент, под названием растяжка. Ставится на задние стойки.

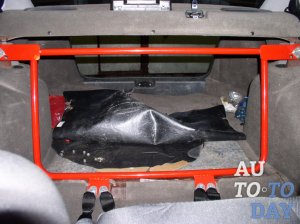

Усилитель от «Техномастер» — рамник, прозванный «телевизором». Его верхняя штанга для соединения снимается, что позволяет с удобством использовать багажное отделение, не демонтируя полностью усилитель.

Что касается усилителя от «Автопродукт», то он способен минимизировать сдвиг крепежных элементов подвески и участков крепления балки к кузову сзади на 20 процентов. К тому же, увеличивается общая крутильная жесткость кузова, снижается излишнее напряжение в компонентах кузова.

Минусом данного усилителя считается то, что фиксировать его нужно только за силовые элементы каркаса, а никак не за промежуточные.

Зато, несмотря на более сложную установку, такой усилитель обладает большими преимуществами:

  • Состоит он из штанг, соединяемых между собой жестко и надежно. Это в полной мере исключает любое перемещение деталей между собой;
  • Распорка легко демонтируется, если нужно бывает загрузить багажник крупными, габаритными вещами.

Оба усилителя рекомендованы производителем.

Читать еще:  Как проверить датчик включения вентилятора? это тоже может поломаться

Установка на Ваз 2108 усилителя должна проводится строго по правилам. В частности, нельзя ставить на машину распорку, если задействован лишь задний стабилизатор, а передний нет.

Установка усилителя от «Техномастер» никаких сложностей не доставит. Что касается монтажа распорки от «Автопродукт», то здесь есть нюансы следующего порядка:

  • Придется сделать большими дыры в кронштейнах распорки в том месте, где нижняя штанга фиксируется к кузову. Сделать это можно напильником;

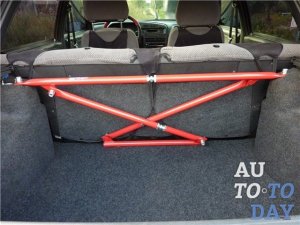

  • После установки нижней штанги, остальные детали усилителя собираются на нее. Крестообразно ставятся две диагональные штанги, затем устанавливается верхняя.

Вот как это будет выглядеть графически:

А вот, как собирается распорка на практике:

Самостоятельный вариант

Есть смысл изготовить подобный усилитель и своими руками. Дело в том, что цена распорок устраивает не всех автовладельцев. Да и зачем лишние траты, если процесс не слишком сложный и времени много не займет. Надо только найти подходящие трубы: диаметр должен быть в пределах 25-27 мм, длина – 960 мм.

Рекомендуется найти также лист железа толщиной 1,5-2 мм.

Теперь, что касается оборудования и инструментов:

  • Болгарка изначально «забронирована» для этих работ. Надо будет резать, шлифовать, а ничего лучше этого инструмента в подобных ситуациях еще не придумали;
  • Сварочный аппарат, не обязательно самый мощный. Подойдет любой, лишь бы было удобно с ним работать;
  • Хорошая дрель с высоким количеством оборотов (работаем все-таки с железом);
  • Напильник круглого типа;
  • Профиль квадратного типа на 30 см в длину.
  • Режем трубу по размеру. Заранее отмечаем места, которые надо будет изогнуть.

Совет. Правильно изогнуть трубу в домашних условиях редко получается. Не исключено появление вмятины. Если это произошло, ничего страшного – усилить слабое место трубы можно сваркой и болгаркой. Первой проварить, второй – выровнять.

  • Из листа делаем крепления для верха и низа. Режем на части, дрелью проделываем отверстия;
  • Свариваем трубу к кузову.

Совет. Чтобы усилить крепление трубы с кузовом, рекомендуется использовать профили. Они вырезаются по размеру, ставятся сверху на трубу и завариваются с кузовом продольно.

  • Верхняя штанга должна получиться съемной. Для этого надо будет сделать ее по технологии «труба в трубе». Поможет резьбовое соединение, как на фото ниже.

Экономия 2-2,5 тыс. рублей налицо. И эффект от самодельного усилителя такой же, как от заводского. Рекомендуется изделие хорошенько отшлифовать и покрасить в приятный цвет, соответствующий общему дизайну.

Ставить распорку или нет – личное дело каждого. Главное при этом следить за сбалансированностью кузова. Что касается положительного эффекта, то он проявится сразу же: существенные изменения в управлении, исчезновение скрипов и так далее.

Купить или сделать своими руками

Изготовить растяжку передних стоек своими руками достаточно сложно и затратно по времени. Необходимо уметь варить или иметь среди знакомых опытного сварщика. Неплохо также иметь доступ к токарному станку, так как вырезать отверстия под стаканы стоек в будущем фланце крепления болгаркой то еще занятие.

Учитывая обилие на рынке недорогой и качественной продукции отечественных и зарубежных производителей смысл в самостоятельном изготовлении растяжки передних стоек теряется. Кажущая экономия средств не окупит затраты времени на изготовление.

Что дает распорка стоек

Для большей жесткости иногда нижнюю распорку укрепляют дополнительной снизу. Ее ставят под мотор, прокладывая в области рулевых тяг. Выгоду от использования такой конструкции можно почувствовать только вкупе с верхними распорками, потому что сами по себе установленные нижние детали не помогут.

Поскольку схема конструкции распорки достаточно проста, ее можно изготовить самому используя подручные материалы, а провести изготовление вполне возможно в условиях собственного гаража. Оригинальные заводские запчасти обойдутся примерно в 1000 рублей, не считая сертификации.

В случае, если машина была в сложных авариях, после которых появились отклонения от правильных пропорций, нужно применять исключительно распорку с муфтой, которая меняет ее длину. Для машин, которым уже больше пятнадцати лет, где наблюдается деформация лонжеронов, обязательно нужна поставленная растяжка. Таким образом, не будет дальнейшего разрушения кузова.
