Проверка уровня и доливка масла в коробку передач на автомобиле Форд Фокус 2

Проверка уровня масла в мкпп форд фокус 2 – Замена масла в МКПП на Форд Фокус 2: проверка уровня

ПРОВЕРКА УРОВНЯ МАСЛА В МЕХАНИЧЕСКОЙ КОРОБКЕ ПЕРЕДАЧ

Работу выполняем на смотровой канаве или эстакаде при регламенте или появлении следов течи масла. Уровень масла проверяем через контрольное отверстие, которое находится спереди на картере коробки передач за защитным кожухом.
Снимаем грязезащитный щиток моторного отсека (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).

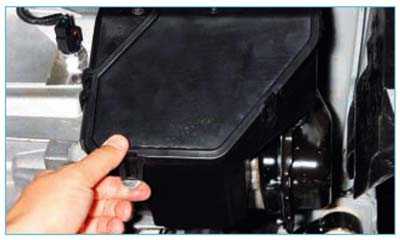

Поочередно отжимаем семь защелок…

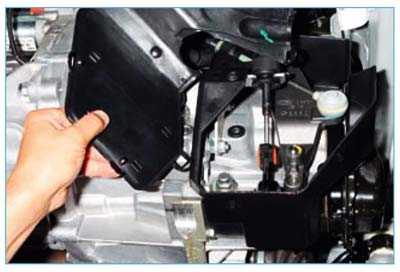

…и снимаем крышку защитного кожуха коробки передач.

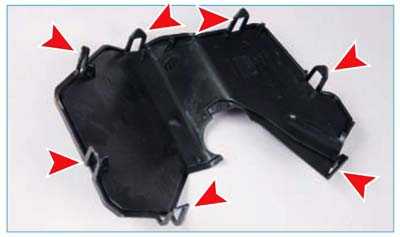

Расположение защелок (показано на снятой крышке защитного кожуха)

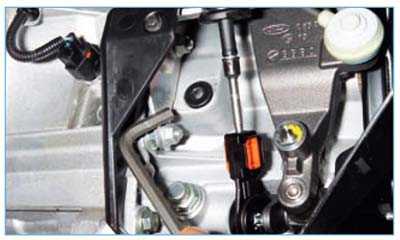

Шестигранником «на 8» отворачиваем пробку контрольного отверстия.
Масло в коробке передач должно находиться на уровне 5-10 мм ниже нижней кромки контрольного отверстия, что можно проверить пальцем.
При необходимости…

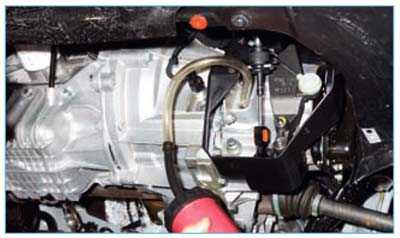

…шприцем (для трансмиссионного масла) доливаем масло в коробку передач до нижней кромки отверстия (масло начнет вытекать из отверстия).
Доливаем масло той же марки, что и было залито в коробку передач.
Ветошью удаляем потеки масла.
Заворачиваем пробку контрольного отверстия. Устанавливаем на место крышку защитного кожуха и грязезащитный щиток моторного отсека.

ЗАМЕНА МАСЛА В МЕХАНИЧЕСКОЙ КОРОБКЕ ПЕРЕДАЧ

Залитое в коробку передач трансмиссионное масло рассчитано на весь срок эксплуатации автомобиля и в регламенте технического обслуживания нет операции по его замене.
Однако при ремонте автомобиля может возникнуть необходимость слить масло из коробки передач.
Снимаем крышку защитного кожуха коробки передач (см. выше «Проверка уровня масла в механической коробке передач»

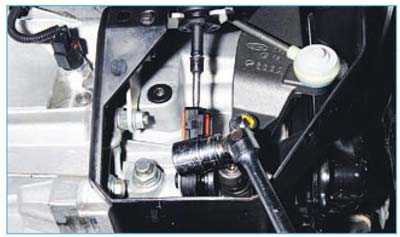

Головкой «на 19» отворачиваем фиксатор…

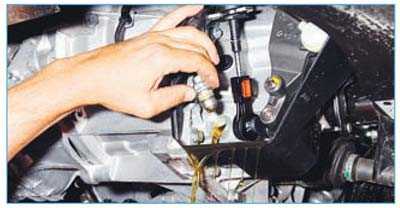

…и сливаем масло в подставленную емкость.
Очищаем фиксатор от масла и старого герметика. Наносим на резьбовую часть фиксатора герметик и заворачиваем его на место. Отворачиваем пробку контрольного отверстия и заливаем масло в коробку передач (см. выше «Проверка уровня масла в механической коробке передач»).

ПРОВЕРКА УРОВНЯ ЖИДКОСТИ В АВТОМАТИЧЕСКОЙ КОРОБКЕ ПЕРЕДАЧ

Уровень жидкости в автоматической коробке передач желательно проверять каждые 20 тыс. км пробега или при обнаружении неисправностей в работе коробки и потеков жидкости на ее картере. Проверку выполняем сразу после поездки (чтобы жидкость в коробке передач была прогрета до рабочей температуры — 66–77 °C). Устанавливаем автомобиль на ровной горизонтальной площадке и фиксируем его стояночным тормозом. Пускаем двигатель и, нажав педаль тормоза, последовательно переводим селектор (рычаг выбора передач) через все положения, задерживая его в каждом положении так, чтобы включилась передача. Затем переводим селектор в положение «Р» и оставляем двигатель работать на холостом ходу. Прежде чем извлечь указатель уровня жидкости, тщательно удаляем загрязнения с поверхности деталей в непосредственной близости от него. Попадание во внутреннюю полость коробки передач даже незначительного количества инородных частиц недопустимо, так как это может нарушить ее нормальную работу и стать причиной повышенного износа деталей механизма.

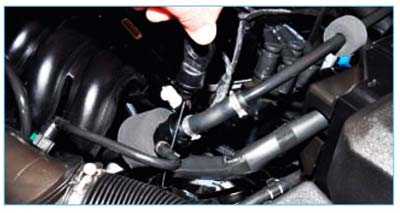

Вынимаем указатель уровня жидкости из направляющей трубки коробки передач.
Для проверки состояния жидкости промокаем указатель белой бумажной салфеткой. Жидкость должна быть прозрачной. Мелкая взвесь, коричневого или черного цвета, хорошо заметная на белой бумаге, свидетельствует о сильном износе фрикционов. В этом случае следует обратиться на

Кромка пленки жидкости должна находиться между метками MIN и MAX указателя уровня жидкости
Если кромка пленки оказалась ниже метки MIN необходимо долить жидкость, рекомендованную заводом-изготовителем, в коробку передач. Жидкость заливаем в направляющую трубку указателя с помощью воронки небольшими порциями, контролируя уровень. Нельзя превышать максимально допустимый уровень жидкости, так как это может привести к выходу коробки передач из строя.

Как проверить уровень масла в коробке передач Ford Focus?

Тестировать масло на Focus II 1.6 и 2.0 нужно по такому алгоритму:

прогреть коробку до 55°, немного проехавшись на машине;
установить автомобиль на ровной площадке, без уклонов;
переключать рычаг коробки на заведённом двигателе по всем ступеням, задерживаясь в каждой на 3 секунды;
вернуть рычаг в положение «P»;
извлечь щуп из хранилища с маслом, тщательно протереть;
поместить чистый щуп обратно, затем извлечь и проверить уровень.

Уровень должен быть посередине, между крайних отметок. Если уровень ниже, нужно долить рабочую жидкость. Не стоит допускать снижения уровня, ведь это грозит большими неприятностями. Может случиться завоздушивание, когда вместо жидкости маслонасос будет подсасывать воздух. Это приводит к быстрой порче ATF, масляному голоданию и потере отвода тепла от нагруженных металлических деталей.

Щуп может иметь не 2, а 4 насечки. По две MAX и MIN. Что делать в этом случае, какой уровень считать нормой? Крайние отметки на таком щупе указывают допустимые границы жидкости, когда мотор холодный. Остальные две насечки — когда двигатель прогрет. Куда проще, если насечек всего две и на щупе указана температура ATF, при которой надо проверять — GOLD, HOT.

Если Фокус второго поколения не оснащён щупом для проверки технической жидкости, надо заехать на смотровую яму. Повторив те же действия с коробкой, что описаны выше, следует открутить ключом шестигранником контрольную пробку. Затем проверить мизинцем, где уровень ATF. Норма — на пять миллиметров ниже уровня пробки.

Не волнуйтесь, если всё масло вытечет наружу после выкручивания контрольной пробки в поддоне. Ёмкость оснащена системой перелива, от дна до верха проложена трубка, через которую выходят излишки. Если уровень нормальный, то должно вытечь небольшое количество ATF, попавшее в трубку во время прогрева. О недостаточном уровне жидкости говорит тот факт, что масло не вытекает вообще. Тогда придётся долить столько, чтобы появилась течь. Затем нужно закрутить пробку обратно.

Необходимость замены масла

Автоматические коробки передач, которые устанавливаются на Форд Фокус второго поколения, обладают очень простой конструкцией. Именно поэтому они и являются надежными. Более того, производитель в сервисной книге ничего не указал про замену масла, это значит, что срок службы АКПП совпадает с периодом эксплуатации автомобиля, а его уровень пополнять не нужно.

Читать еще: Когда менять тормозные диски и нужно ли их протачивать?

Несмотря на информацию от изготовителя, многие владельцы говорят о том, что при переключении появляются различные рывки и дергания, необычный шум и т. д. Одной из причин, как выясняется, является именно рабочая жидкость, точнее ее плохое состояние.

Также замена масла может потребоваться и в том случае, если производился ремонт АКПП, и оно сливалось. Следует отметить, что при обнаружении масляного налета на картере трансмиссии около сапуна, то не стоит пережить – это норма! Для коробки типа IB-5 уровень масла должен быть ниже края отверстия приблизительно на 1–1,5 см, а для MTX 75 – на 0,5 см.

Сколько масла в МКПП Форд Фокус

По сравнению с автоматическими механические коробки имеют меньший объем картера коробки. Объем масла в КПП Форд Фокус 2 исходит из конструктивных особенностей агрегата и никак не влияет на эксплуатационные характеристики и общую надежность системы. Такой показатель у данной коробки равен 3,3 л. Это означает, что для полной смены вещества владельцу потребуется порядка 7 л жидкости, а для частичной смены всего порядка 2 л. При этом вне зависимости от способа смены должна производиться смена масляного фильтра, так как данная деталь имеет ограниченный ресурс.

Операции по заливке масла

После проведения всех ремонтных работ с коробкой передач необходимо залить масло:

1. Взять шприц и залить 2 литра трансмиссионного масла в трансмиссию, пока оно не начнёт вытекать из отверстия.

Специальный шприц для заливки трансмиссионного масла в Форд Фокус 2.

Альтернативное шприцу устройство для замены масла в КПП. Используется 50-60 сантиметровый шланг и пластиковая бутылка. Необходимо срезать дно бутылки и вставить в горлышко шланг.

2. Закрутить заливную пробку и установить защиту картера на место.

После того как масло было залито, необходимо проверить его уровень. Многие не знают, где находится щуп для проверки масла. Щуп входит прямо в корпус коробки передач, и чаще всего его ручка окрашена в жёлтый цвет. Уровень масла должен быть на отметке чуть ниже «МАХ».

Проверяем уровень

Прежде чем менять масло, нужно удостовериться, необходима ли эта замена. Обычно проверяется уровень масла в коробке, его цвет. Если уровень слишком низкий, тогда маслонасос будет кроме масла захватывать воздух. В итоге получаем смесь воздуха с маслом. Она отлично сжимается, а теплоемкость и теплопроводность у этой смеси очень низкая. Так трансмиссионная жидкость резко теряет свои рабочие свойства.

Есть все риски того, что давление в системе упадет до критической точки, тепло практически не будет отводиться, ухудшится смазка рабочих элементов в АКПП. Это может привести к выходу из строя коробки и ее дорогостоящему ремонту или полной замене. Если масло пенится, то это тоже быстро уничтожит коробку. Когда оно вспенивается, то увеличивает свой объем. Если проверить уровень в такой коробке, то он будет немного завышенным.

Пениться масло может и в том случае, если его уровень выше нормы. Тогда оно будет «выбрасываться» из коробки. Для большинства автоматов и в КПП Форд уровень необходимо проверять с работающим двигателем. Нужно пройтись по всем положениям коробки, затем установить рычаг в положение «P». Дальше можно непосредственно замерять уровень щупом. Но производители не предусмотрели в этом автомобиле наличие щупа.

Читать еще: Блок предохранителей и реле Форд Фокус 2 — схема, где находятся

Чтобы измерить уровень на Фокус 2, нужно установить автомобиль на ровную поверхность. Затем найти на поддоне КПП пробку для слива масла. По центру этой пробки должна располагаться еще одна небольшая пробочка. Она-то нам и нужна. Преимуществом пробки является невозможность перелива масла. Недостаток — необходимость подъемника или ямы для оценки уровней.

Понять, что замена масла в АКПП необходима, можно, лишь оценив само масло. Если жидкость уже не имеет своих свойств, она будет более жидкой, как вода, а цвет будет более темным. Можно обнаружить в составе трансмиссионной жидкости металлическую стружку. Это сигнал о необходимости срочной замены.

Принцип работы АКПП Форд Фокус 2

Данный автомобиль выпускается в различных комплектациях:

с традиционной механической коробкой;
с автоматической.

Важное отличие МКПП от АКПП – принцип передачи крутящего момента: если в «механике» это делают зубчатые шестерни, то в «автомате» это делает трансмиссионная жидкость, или масло (маркируется оно какATF).

Масло заливается в гидроузел и, помимо собственно трансмиссионной функции, выполняет роль смазки для деталей коробки.

Смена передаточного числа происходит с помощью планетарного ряда, а за переключение скоростей отвечает ЭБУ, ориентирующийся на показания различных датчиков авто. Но без масла работа коробки невозможна. Если его уровень мал, или жидкость деградировала в ходе эксплуатации, коробка также начнет «глючить» и вскоре выйдет из строя. Поэтому уровень масла в коробке следует периодически проверять, контролируя количество и состояние жидкости, и, при необходимости, проводить ее замену.

Следует отметить, что в странах с более высоким доходом граждан автовладельцы не склонны к таким манипуляциям: им проще купить новую коробку в сборе на смену вышедшей из строя, чем возиться с маслом. В российских реалиях замена КПП – процедура достаточно дорогая, и владельцы Форд Фокус 2 делают замену масла АКПП примерно через 60-70 тыс. километров пробега.

Это позволяет продлить срок жизни коробки Форд Фокус 2 со штатных 100-200 тыс. километров вплоть до 400 (разумеется, при соблюдении прочих правил бережной эксплуатации).

Алгоритм замены масла в МКПП на Форд Фокус 2

В зависимости от условий работы и пробега, трансмиссионка в механической коробке второго Фокуса со временем теряет свои свойства и больше не может эффективно смазывать сложный механизм.

Это происходит на пробеге от 60 до 120 тысяч км. Кроме того, после ремонта коробки или после замены сальников масло менять придётся все равно. Процедура не сложная и её вполне можно выполнить самостоятельно по такому алгоритму.

Для заливки масла нужен специальный шприц, без него процесс замены намного усложнится.

Снимаем пластиковый защитный кожух.

Сливные отверстия после снятия пыльника КПП – добраться обычным ключом к верхнему болту весьма проблематично.

С отодвинутым кронштейном появляется нормальный доступ к верхней пробке.

Расположение и откручивание заливной пробки.

Откручиваем нижнюю сливную пробку.

Полностью сливаем отработанное масло.

Закручиваем на место сливную пробку и шприцом заливаем свежее масло.

Запускаем двигатель и проверяем КПП на работоспособность, убеждаемся, что течи масла нет. При замене масла можно не откручивать тяги, но в таком случае работать будет не так удобно и масло при сливе попадёт на трос и тяги. Теперь определимся с типом масла для МКПП Фокуса.

Если вы не нашли шприц для заливки, можно использовать подручные средства. Например, взять пластиковую бутылку, врезать в её крышку штуцер и подсоединить трубку. Чем больше будет диаметр трубки, тем быстрее пойдет процесс заливки масла.

Спецификация масла

Завод-изготовитель прямо говорит о том, что для замены масла пригодно только фирменное Ford 75w-90 BO , однако его цена в пределах 1 300-1 500 рублей за литр и мы прекрасно понимаем, что компания Ford никаких масел не производит.

Отталкиваясь от известных нам стандартов и допусков для этой КПП, можно подобрать абсолютно идентичные масла и даже сэкономить. Масло должно соответствовать таким стандартам и допускам:

по спецификации Форд — WSD-M2C200-C или указание на упаковке одобрения марки масла производителем;
по вязкостным характеристикам стандарта SAE — 75w-90 ;
по классификации АРI масло должно быть не ниже GL4 .

Выбор масла

Исходя из этих стандартов мы нашли как минимум четыре марки масла, которыми можно смело заменить заводское. Вот они:

Addinol Multi Transmission Fluid 75W-90 . Это масло можно использовать в средней полосе и в южных регионах, поскольку индекс вязкости у него на 10% ниже фордовского, а точка замерзания на 14 градусов ниже. При этом Низкотемпературная вязкость выше почти в пять раз, чем у штатного масла.
Castrol Syntrans Multivehicle 75W-90 . Наиболее приемлемая замена штатному маслу, поскольку точка застывания всего на три градуса ниже, а индекс вязкости и показатели кинематической вязкости абсолютно одинаковы с оригиналом. Льём его смело.
Wolfoil Gear Oilgl 4+ Sae 75w-90 Synthetic . Несколько смущает несуществующий стандарт по API GL4+, но в остальном все показатели, кроме точки застывания (на 6 градусов выше), похожи на оригинальное фордовское масло.
Castrol BOT 130 M . Полностью соответствует характеристикам Форда, его можно заливать смело.

Читать еще: Планетарные зубчатые передачи.

В продаже есть дорогое, но одобренное Фордом американское масло Motorcraft XT-M5-QS 75w-90. Его цена порядка 3,5 тысячи за литр, но по характеристикам оно полностью подходит в МКПП второго Фокуса. Не затягивайте с заменой масла, мягких всем переключений передач и удачи в дороге!

Как заменить масло в акпп Ford Focus 2 своими руками

Большинство владельцев автомобилей Форд Фокус 2 после завершения гарантийного срока обслуживания машины выполняют работу по замене масла в трансмиссии самостоятельно. Объясняется это тем фактом, что проведение подобной работы на сервисной станции имеет достаточно высокую стоимость. Благо выполнить её самостоятельно не слишком сложно. Опишем технологию замены масла в автоматической коробке передач.

Полная и частичная замена масла в акпп

В зависимости от технологии выполнения работы принято разделять полную и частичную смену трансмиссионного масла. При частичной смене масла заменяется около 4 – 5 литров, в данном случае замена фильтрующего элемента не требуется.

Какую трансмиссионную жидкость заливать?

Для проведения работ Вам понадобится:

Фильтр MotorCraft (с кольцом) XS4Z-7A098-AC
Масло MotorCraft XT10-QLVC (если автомобиль собран после 08.2007)
Прокаладка/Герметик ELRING DIRKO 036.166
Конечно же инструмент, ветошь, отвертки

Комплект масла для акпп Форд Фокус 2

Замена масла

Для автомобилей Ford Focus 2 применяется трансмиссионное масло, рекомендованное автопроизводителем. Если авто выпущено до середины 2007 года, потребуется ATF Ford DP-M5 спецификации WSS-M2C919-E. Код – 8000045 или 1565889. Для автомобилей более позднего производства понадобится жидкость той же марки, только с другими каталожными номерами – 1496116 или 1776431. С этими составами совместим Mercon V второго поколения и более новый состав – Mercon LV (XT10QLVC). Эти смазки также производятся в компании «Форд».

Нужно отметить, что автоматическая коробка передач производства Ford очень критично относится к выбору рабочей жидкости. Поэтому следует приобретать масло, рекомендованное изготовителем. Для замены потребуется около 6 литров.

Кроме смазки, необходимо приобрести новый масляный фильтр. У него должен быть такой же номер, WSS-M2C919-E. Ещё потребуется новая прокладка для поддона КПП, широкая ёмкость для отработавшей смазки (не менее 4 литров объёма), герметик, прозрачная трубка, нож, отвёртка и набор гаечных ключей.

Замена трансмиссионной смеси сопровождается определённой последовательностью действий.

Прогревается трансмиссия, для этого нужно проехать 10–15 километров.
Автомобиль устанавливается на эстакаду или помещается над смотровой ямой.
Снимается защита картера двигателя при её наличии.
Аккуратно откручиваются все болты, крепящие поддон коробки передач. Предварительно под него устанавливается ёмкость для слива. Ножом частично удаляется резиновая прокладка, поддон аккуратно наклоняется для удаления жидкости.
После того как вылилась большая часть отработки, поддон КПП снимается, из него сливаются остатки смазки.
Отключается датчик фильтрующего элемента, затем снимается старый масляный фильтр. Следует снова подставить под него ёмкость, так как вытечет ещё немного масляной жидкости.
Поддон тщательно отмывается от остатков старого вещества, с магнитов убирается вся стружка. Для промывки можно использовать солярку, потом вытереть насухо. Края поддона аккуратно очищаются от остатков старого герметика и резиновой прокладки. Очищается также место прилегания прокладки к корпусу коробки передач.
В коробку передач монтируется новый фильтрующий элемент.
К краям поддона приклеивается с помощью свежего герметика новая прокладка. На то место, где поддон соединяется с АКПП, тоже наносится герметик.
Поддон устанавливается на место, к корпусу коробки, и прикручивается.
Заливается около 2,3–2,4 литра нового масляного состава, проверяется его уровень.
От радиатора, который охлаждает трансмиссионное масло, следует отсоединить трубку, по которой жидкость подаётся в радиатор. На неё насадить прозрачную трубку, затем опустить её в пустую ёмкость для отработки
Выполняется переключение передач в положение Р, затем включается мотор, обороты – холостые.
После того как начала стекать старая отработка, нужно подождать, пока не наберётся 2 литра. Затем заглушить мотор.
Залить столько же новой ATF. Опять включить движок и наблюдать за процессом, пока не начнёт литься свежая смазка.
Подающая трубка устанавливается обратно в радиатор. Новое смазочное вещество ещё раз доливается в АКПП до нужного уровня.
Снова включается двигатель. С нажатой педалью тормоза переключаются все режимы коробки – это разгоняет жидкость по всей системе.
Процедура прогона повторяется ещё раз после интервала 20–30 минут. Выполняется пробная поездка.

Собственноручная замена ATF сэкономит финансы, поможет полностью избавиться от старого трансмиссионного масла. Не на всех СТО могут не проделать, качественно, такую работу.
