Какая коробка передач лучше — виды или типы коробок передач

Всё про «коробки-автоматы» для авто

Классика – это гидромеханическая трансмиссия. Она отличается повышенной прочностью, легче других в ремонте и дешевле обходится. Она надежна, конструкция её давно изучена, но отличается слегка увеличенным расходом топлива и чуть меньшей мощностью на колёсах. Это хороший вариант для водителей, которые не стараются «выжать из авто всё возможное» и для спокойного городского вождения. Это лучшая альтернатива «механики».

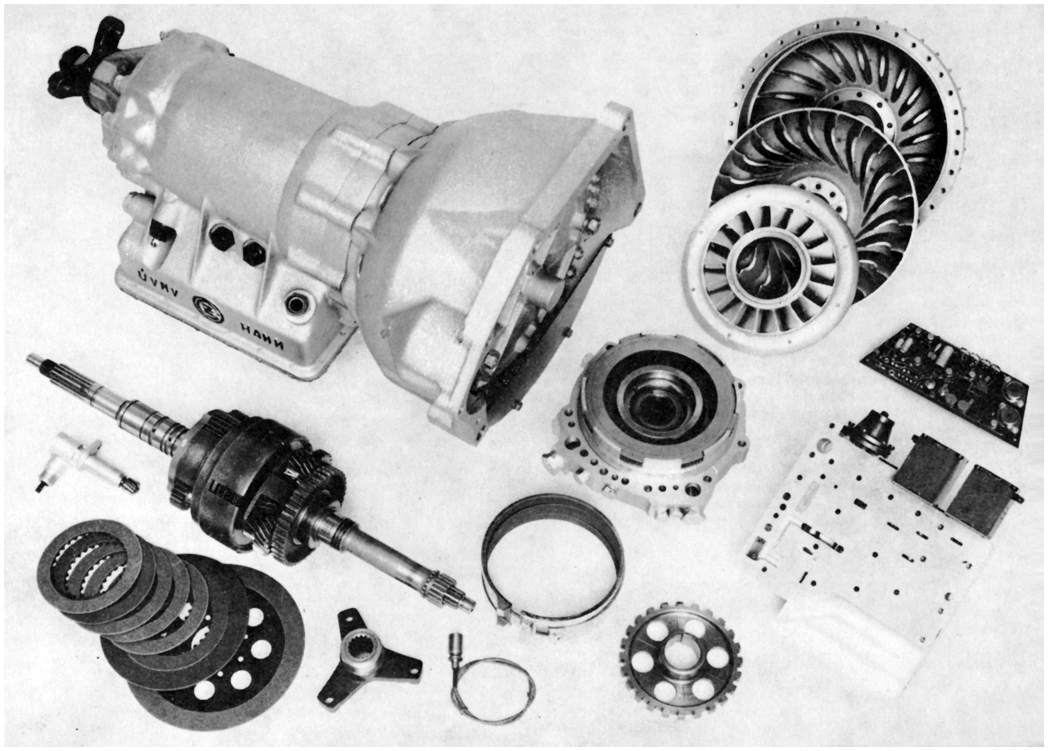

  • Устройство автоматической коробки передач — из чего состоит

Такой тип трансмиссии получил наибольшее распространение среди автолюбителей. В ней соблюден оптимальный баланс технических качеств и стоимости в эксплуатации и ремонте. Об этом говорит статистика, утверждающая, что именно этот тип АКПП чаще всего приобретается. Так как именно такие трансмиссии устанавливают на авто среднего класса, она лучше других подойдет для эксплуатации в городских условиях.

Типы автоматических коробок передач

  • Статьи
  • Автомобиль
  • Устройство

Помните, как в одной известной песне поется: «Крепче за баранку держись, шофер!» В то время, когда писались слова к этой песне, водителям приходилось время от времени держаться за руль всего лишь одной рукой, орудуя рычагом механической коробки передач. Сегодня же благодаря «автомату» можно подарить «баранке» все свое внимание, не отвлекаясь на игры с «механикой». Рассмотрим же основные типы автоматических трансмиссий.

Вряд ли кто-то будет спорить с тем, что АКПП резко снизила нагрузки водителей, избавив их от необходимости топтать педаль сцепления и подарив возможность даже в салоне автомобиля чувствовать себя так же комфортно, как дома перед телевизором. И если вы решили отдать предпочтение автомобилю с коробкой-автомат, тогда вас ждет довольно непростой выбор типа трансмиссии. Да, обычно конечный потребитель не обращает внимания на устройство КПП, для него главное – это две педали, селектор и стремительно убегающая под автомобиль дорога. Однако не торопитесь, потому как есть типы трансмиссий, которые являются более выигрышным вариантом.

Гидравлический «автомат»: классика в чистом виде

Этот тип АКПП является классическим примером автоматической трансмиссии, особенность которой заключается в том, что между колесами и двигателем напрочь отсутствует какая-либо связь. Вы спросите – а как же передается крутящий момент? Отвечаем – через рабочую жидкость посредством двух турбин. Однако мы эволюционируем, а вместе с нами эволюционирует все, что мы изобретаем, потому сегодня такие коробки управляются специальными электронными устройствами. Это позволяет оснащать гидромеханические коробки передач спортивным и зимним режимом, программами экономичной езды, а также возможностью ручного переключения передач.

Если сравнивать «гидавлику» с МКПП, то первой нужно больше топлива, а также больше времени на разгон. Что ж, за комфорт нужно платить. Но именно «гидравлика» первой бросила вызов устаревшей механике и во многих странах одержала триумфальную победу. Но не в Европе. В Старом Свете коробка-автомат долго не могла прижиться. Возможно, это европейцы такие требовательные, или привычки практически неискоренимы, но инженерам пришлось попотеть, чтобы доработать АКПП для Европы. Но зато после этого «автомат» научился подстраиваться под стиль вождения, что и дало нам в результате экономичный, спортивный и зимний режимы работы.

Многие водители и рады были бы пользоваться АКПП, но при этом ни в какую не хотели отказываться от возможности самостоятельно переключать передачи. И решение нашлось – новые «автоматы» начали оснащать и ручным режимом. У каждого производителя для такого типа коробок существует собственное название, но первым было Autostick. На сегодняшний день самым распространенным названием является придумка компании Audi – Tiptronic. Конструкторы BMW назвали такую коробку Steptronic, а в Volvo решили, что вполне подойдет и Geartronic.

Несмотря на то, что при включении ручного режима водитель сам переключает передачи, в полной мере ручным его все же назвать нельзя. Скорее это полуавтоматика, ведь компьютер трансмиссии продолжает работать в это время и все равно контролирует работу автомобиля.

Роботизированная механика: предвестники Скайнета

МТА (Manual Transmission Automatically Shifted), а в простонародье просто «робот», по своей конструкции претендует на то, чтобы носить гордое имя «механики», но при этом по управлению – это чистой воды АКПП. При этом расход топлива здесь уже значительно меньше, чем на «механике». Но не все так сладко. Есть и своя горчинка: «робот» лоялен лишь в отношении спокойного режима езды. Как только вы решите поддать в топку угля и вдавите педаль газа в пол, сразу же болезненно ощутите, как переключаются передачи. Ощущения похожи на то, будто при каждом переключении передачи вас кто-то толкает в задний бампер. Но это с лихвой компенсируется небольшим весом коробки и ее сравнительно невысокой стоимостью.

«Робот» с двумя сцеплениями: одним сцеплением сыт не будешь

Как мы говорили выше, «робот» нуждался в серьезной доработке, потому как его недостатки существенно влияли на комфорт езды. И конструкторы решили оснастить его сразу двумя сцеплениями.

В массовое производство такая трансмиссия была запущена в 2003 году компанией Volkswagen, которая устанавливала ее на автомобили Golf R32. Такому «роботу» было дано название DSG (Direct Shift Gearbox). Два диска сцепления управляли разными передачами – четными и нечетными. Это значительно смягчило работу коробки, однако и у этого механизма имеется свой недостаток, который нельзя назвать незначительным – это высокая цена. Впрочем, если «робот» с двумя сцеплениями завоюет сердца пользователей, то это перестанет быть проблемой.

Вариатор: отказ от ступеней

Вариаторная трансмиссия (Continuously Variable Transmission) отличается тем, что умеет плавно изменять крутящий момент. Это бесступенчатая АКПП, в которой у передач отсутствует фиксированное передаточное число.

Если сравнивать CVT с классической «гидравликой», то в случае последней мы можем слышать, а также следить по тахометру за работой коробки. А вот вариатор работает очень размеренно, сохраняет баланс скорости и постоянно подхватывает момент смены передачи. Эта коробка не понравится водителям, которые любят «слушать» свой автомобиль, потому как вариатор постоянно работает в одной тональности, словно троллейбус. Однако не стоит сразу отказываться от вариатора в связи с акустической монотонностью: инженеры придумали выход из этой ситуации и снабдили коробку режимом, который позволяет вручную выбирать «виртуальные передачи». Данный режим имитирует смену передач и позволяет водителю чувствовать их переключение, как при езде на обычном «автомате».

Что день грядущий нам готовит?

Что говорят эксперты о том, кому будут принадлежать лавры первенства в будущем? Больше всего очков независимые «судьи» ставят «роботу» с двумя сцеплениями, который считается самой удачной разработкой на данный момент.

Вряд ли будет сдавать свои позиции и вариатор, но здесь все упирается в желание производителей автомобилей совершенствовать данный вид АКПП, в котором недостатков сейчас больше, чем преимуществ.

Классический «автомат» все еще отхватывает свой внушительный кусок пирога, но его время постепенно уходит. Однако еще рано говорить ему терминаторовское «Аста ла виста».

Тип трансмиссии

Преимущества

Недостатки

Гидравлическая АКПП

Можно устанавливать на автомобили, работающие на разном типе топлива

Больше времени на разгон и больше топлива (в среднем на 1,2 л), чем МКПП

Дополнительные режимы обеспечивают плавное и комфортное движение

Довольно устойчива на любой скорости

Быстро переключается, если трансмиссия пребывает в режиме ожидания

Дороже в производстве, чем «механика» и гидравлическая АКПП

Более экономичная, чем гидромеханика

Довольно требовательна в ремонте в связи со сложностью конструкции

На высоких скоростях физически ощутимое переключение передач

Вариатор

Вариатор набирает скорость и сбрасывает ее очень плавно

Небольшой ресурс основного узла коробки (максимум – 200 тыс. км)

Такая коробка более экономична, чем обычный «автомат»

Сложная электронная система настройки вариатора

КПД двигателя довольно высок за счет отсутствия фиксированных «скоростей»

Дорогая трансмиссионная жидкость, а также более короткие сроки ее замены

Разновидности АКПП | Типы автоматических коробок

Классический гидравлический «Автомат» (АКПП) | Гидроавтомат

Ярким примером классической АКПП является именно гидравлический тип акпп, он же гидроавтомат. В отсутствии прямой связи между двигателем и колесами и заключается особенность данного типа акпп. Встает вопрос о том — каким же образом крутящий момент передается? Ответ прост — двумя турбинами и рабочей жидкостью. В последствии дальнейшей «эволюции» такого типа «автомата» роль управления в них взяли на себя специализированные электронные устройства, что позволило добавить в такие АКПП специальные «зимний» и «спортивный» режимы, появилась программа для экономичной езды и возможность переключать передачи «вручную».

В отличии от механической коробки переключения передач гидравлическому «автомату» топлива требуется несколько больше и времени на разгон нужно больше. Но эта та цена, которую приходится заплатить за комфорт. И именно «гидравлика», бросив вызов «механике», одержала уверенную победу во многих странах, кроме «старушки Европы».

Как работает автоматическая коробка передач

Водителями в Европе продолжительное время все разновидности АКПП категорически не принималась. Многое пришлось сделать инженерам прежде чем окончательно адаптировали автоматическую коробку переключения передач для Европы. Но все это в итоге послужило повышению экономичности, появлению таких режимов как «зимний» и «спортивный». К тому же коробка научилась подстраиваться индивидуально под стиль вождения водителя, появилась возможность ручного переключения передач на АКПП — что было немаловажно для европейских водителей.

Каждый из производителей предпочитал по своему называть такие трансмиссии, но самым первым из названий появилось — Autostick. Одним из самых распространенных сегодня по праву считается изобретение фирмы АУДИ — Tiptronic. БМВ, например такую трансмиссию назвали — Steptronic, Вольво же сочли подходящим названием для коробки-автомата Geartronic.

Все же при том что водитель включает передачи сам, ручным полностью он не считается. Это больше полуавтоматика, потому как трансмиссионный компьютер продолжает контролировать работу автомобиля вне зависимости от выбранного режима.

Роботизированная коробка передач | АКПП робот


МТА (Manual Transmission Automatically Shifted) — или так называемый в народе робот DSG, конструктивно, пожалуй, во многом сходен с «механикой», но с точки зрения управления — это ни что иное как АКПП. И хотя расход топлива здесь более умеренный, чем все на той же МКПП, есть и свои нюансы. «Робот» весьма эффективен лишь на весьма умеренном темпе езды.

Читать еще:  Форд фокус 2 где находится реле стартера

Чем более агрессивным становится манера езды, тем болезненнее ощущаются переключения передач. Порой при переключениях даже может показаться, что вас как будто кто-то пихает в задний бампер. То есть отличие робота (Дсг) от автомата заключается в принципе работы первого. Однако невысокая стоимость и незначительный вес АКПП вполне компенсируют этот недостаток.

О коробке DSG Видео

Зачем «Роботу» два сцепления?

Volkswagen Golf R32 DSG с 2 сцеплениями

Существующие недостатки серьезно осложняли эксплуатацию роботизированной трансмиссии, особенно остро это отражалось на комфортности движения. Поэтому конструкторы в ходе продолжительных «поисков» пришли в итоге к решению которое решило проблемы — они оснастили «робота» двумя сцеплениями.

В 2003 году компания Фольксваген запустила в массовое производство роботизированную трансмиссию с двумя сцеплениями, впервые установив ее на автомобили Гольф R32. Название ему присвоили DSG (Direct Shift Gearbox). Здесь четными передачами управлял один диск сцепления, а нечетными второй. Работу коробки это существенно смягчило, но тут появился другой солидный недостаток — цена этой АКПП довольно высока. Хотя массовое признание автолюбителями такой трансмиссии сможет решить эту проблему.

Вариатор | Вариаторная коробка передач


Вариаторная трансмиссия (Continuously Variable Transmission) — она крутящий момент изменяет плавно, в этом есть ее особенность. Данная разновидность АКПП не имеет ступеней, фиксированное передаточное число у ее передач отсутствует. И если сравнить ее с «гидравликой» — то работу последней мы можем отслеживать по показаниям тахометра, а вот вариатор очень размеренно подхватывает моменты переключения передач при этом скоростной баланс остается неизменным.

Вариатор | Бесступенчатая трансмиссия

Полезное видео о том, что из себя представляет вариаторная коробка передач

Особенности | Отличия вариатора от АКПП.

Не смогут полюбить такую коробку те водители которые привыкли «слушать» свой автомобиль, потому как подобно троллейбусу, вариаторная акпп не меняет тональности двигателя. Но отказываться от вариатора по этой причине, пожалуй, не стоит. Инженеры нашли выход из этой ситуации, добавив режим, где «виртуальные передачи» можно выбирать вручную. Режим переключения передач имитирует, что позволяет водителю ощущать езду как на обычной автоматической коробке переключения передач.

Как определить какая коробка установлена в автомобиле, вариатор или гидроавтомат:

  1. По возможности изучите техническую документацию автомобиля. В большинстве случаев автомат обозначается как AT (Automatic Transmission), вариатор — CVT;
  2. Поищите информацию в интернете. Обычно в технических характеристиках на популярных сайтах Вы обязательно найдете ответ;
  3. Тест-драйв. Если на автомобиле установлен вариатор — то никаких, даже малозаметных толчков, рывков Вы не почувствуете, разгон схож с набором скорости «троллейбуса». На классическом автомате ощущаются переключения передач, хотя на исправном они практически незаметны, не «почувствовать» их невозможно.

Что надежнее и лучше: вариаторная коробка, робот или автомат?

«Вариатор». Вариаторная АКП

Чтобы понять, до чего додумались инженеры, представьте… велосипед. Педали, две звездочки, а между ними – цепь. На заднем колесе чуть более продвинутых моделей есть несколько звездочек, чтобы можно было передачи переключать. Переключил на большую звездочку – крутить педали легче и можно ехать в крутую горку, только чаще крутить педали приходится. Скорость велосипеда при этом падает, но это плата за высокую тягу. А если ехать по ровной местности, или с горы, то включил звездочку сзади поменьше – крутишь педали реже, а скорость велосипеда растет. Теперь представьте, что на велосипеде вместо цепной передачи стоит ременная. То есть, вместо цепи – ремень, вместо звездочек — шкивы, только вместо кучи звездочек на заднем колесе – ОДИН шкив, но его диаметр может… плавно изменяться.

Представили? Вот, перед вами, вариаторная автоматическая коробка передач! Один шкив – постоянного размера, второй – переменного и его диаметр меняется по команде блока управления, подстраиваясь под условия движения. А между ними – прочнейший «ремень», представляющий собой или многозвенную цепь, или составной, из металлических пластин. Плавное изменение диаметра одного из этих шкивов приводит к тому, что моменты переключений АКП не ощущаются вовсе. Ведь их попросту нет, этих моментов переключений. J Изумительно комфортная штука в работе, этот вариатор! Но и в нем не обошлось без недостатков, существенных и помельче.

«Вариаторы» недёшевы. Также они категорически не любят пробуксовок. Из-за того, что между «черным ящиком» со шкивами и ремнем приходится ставить все тот же гидротрансформатор (трогаться-то нужно!), а также из-за механического трения в «черном ящике», потери энергии достаточно велики, расход топлива, в с сравнении с «обычной» АКП, немногим меньше. А может быть и больше. А еще приходится с программами двигателя «поколдовать», чтобы он не гудел, как троллейбус на постоянных оборотах при разгонах. Ведь ступенчатого переключения передач – нет. Поэтому инженерам опять открылся простор для изысканий.

Как выбрать автоматическую коробку переключения передач

Автомобиль с коробкой автомат всё чаще становится выбором жителей мегаполиса. Если раньше такую опцию можно было встретить только на автомобилях среднего и высшего ценового сегмента, и на подержанных «иномарках», привезённых из Штатов, то сегодня автомобили абсолютно всех классов бывают двухпедальные.

«Удобно!» — самый частый аргумент, уставших от «пробок» автовладельцев. И, действительно, автоматическая коробка передач значительно упрощает процесс передвижения в суетном мегаполисе, сокращая до минимума количество действий водителя. Выбор для большинства представительниц прекрасной половины человечества и вовсе не стоит – коробка только «автомат». Даже «сдав» экзамен в автошколе, не все начинающее автолюбительницы представляют, за что отвечает крайняя левая педаль, и что означает расположение пяти-шести цифр на «джойстике», который торчит из пола. Но что кроется за привычным словом «автомат»? Ведь разновидностей коробки без педали сцепления сегодня существует не одна и не две. А некоторые, особо ушлые продавцы автомобилей, выдают за автоматическую — роботизированную коробку передач, у которой гораздо больше общего с обычной «механикой».

Как выбрать коробку автомат мы и попробуем разобраться.

Гидротрансформаторная коробка переключения передач

Самая распространённая коробка передач автомобиля в мире. Именно с неё и пошло сокращённое название коробки — «автомат».

Сам гидротрансформатор частью КПП не является и выполняет, по сути, роль сцепления, передавая крутящий момент при трогании автомобиля. На скорости, при высоких оборотах, гидротрансформатор блокируется муфтой, сокращая расход энергии (топлива). Кроме того, гидротрансформатор является хорошим гасителем различных колебаний, как двигателя, так и коробки передач, увеличивая, тем самым, ресурс обоих агрегатов.

Жёсткой связи между двигателем и механической частью АКП нет. Крутящий момент передается посредством трансмиссионного масла, которое циркулирует под давлением в замкнутом круге. Именно такая схема обеспечивает работу двигателя с включённой передачей, когда автомобиль неподвижен, и именно поэтому, качеству трансмиссионного масла уделяется так много внимания.

Ответственность за переключение передач несёт гидравлическая система, и в частности, так называемый гидроблок. В современных «автоматах» им управляет электроника, которая и позволяет трансмиссии работать в разных режимах: стандартном, спортивном или экономичном.

Несмотря на кажущуюся сложность, механическая часть гидротрансформаторной автоматической коробки передач достаточно надёжна и ремонтопригодна. Самым уязвимым её местом, как правило, является гидроблок, неисправная работа клапанов которого, сопровождается неприятными ударами при переключениях. В большинстве случаев «вылечивается» заменой дорогостоящей детали.

Как уже было отмечено выше, следить нужно и за состоянием масла. Хотя на сегодняшний день уже существуют так называемые необслуживаемые коробки автомат, которые вообще не требуют замены масла.

Ездовые характеристики современных автомобилей, оснащённых классическим «автоматом», очень сильно зависят от управляющей электроники, которая получает информацию с многочисленных датчиков. Считывая с них информацию, «мозги» автоматической коробки передач автомобиля отправляют команду на переключение передач в необходимые моменты. Такое поведение ещё называют адаптивностью «коробки». Так что регулярное обновление программного обеспечения «автомата» может значительно улучшить характеристики поведения автомобиля.

Немаловажным фактором является количество передач трансмиссии. Сейчас ещё встречаются гидромеханические трансмиссии с четырьмя ступенями, но большинство автопроизводителей перешло на «коробки-автомат» с пятью, шестью и даже семью и восемью передачами. Увеличение количества передач положительно сказывается на плавности переключений, динамике и экономии топлива.

Ручной режим переключения, который впервые появился на автомобилях Porsche под названием Tiptronic и мгновенно был скопирован почти всеми производителями, по сути, является просто модной «фишкой». Если на спортивных автомобилях под управлением опытных водителей переход в ручной режим может значительно повлиять на поведение автомобиля, то в мирской жизни массовых автомобилей он, в общем-то, бесполезен, да и покупают «автомат» не для того, чтобы руками переключать передачи.

Учитывая совокупность всех факторов, можно сказать, что автоматическая гидротрансформаторная коробка передач автомобиля наиболее эффективно управляет распределением крутящего момента двигателя, проста в обслуживании и является наиболее оправданным выбором.

Примеры автомобилей с гидротрансформаторной коробкой переключения передач:

Peugeot и Citroen (308, 3008, C4, С5)

Бесступенчатая автоматическая трансмиссия (или вариатор)

CVT или Continuously Variable Transmission – так чаще всего обозначается вариатор. Хотя по внешним признакам эта трансмиссия ничем не отличается от обычной «коробки автомат», работает она совершенно по другому принципу.

В вариаторе передач как таковых нет вовсе, и в нём ничего не переключается. Изменение передаточных чисел происходит непрерывно и постоянно, вне зависимости от того замедляется автомобиль или разгоняется. Этим объясняется абсолютная плавность работы бесступенчатой коробки переключения передач, которая обеспечивает комфорт в автомобиле, оберегая водителя от каких бы то ни было толчков и ударов.

Правда, производители виртуально внедряют в вариатор пять, шесть передач, которые можно «переключать». Но это — не более, чем имитация, позволяющая работать вариатору в нужных водителю режимах.

Если максимально опустить технические подробности, конструкция вариатора представляет собой две пары конусообразных шкивов, между которыми по изменяемому радиусу вращается ремень. Боковины шкивов могут сдвигаться и раздвигаться, обеспечивая тем самым изменение передаточных чисел. Сам ремень, на который ложится основная нагрузка, представляет собой сложное инженерное устройство и больше похож либо на цепь, либо на ленту, собранную из металлических пластинок.

Читать еще:  Червячные редукторы: описание, преимущества и недостатки

Помимо плавности, достоинством вариатора является быстрота его работы. Поскольку вариатор не тратит время на переключение передач, например, при разгоне, бесступенчатая «коробка» сразу оказывается на пике крутящего момента, обеспечивая максимальное ускорение автомобиля. Правда, субъективно это ощущение скрадывается всё тем же отсутствием переключений.

Из особенностей эксплуатации стоит отметить более высокую, по сравнению с классической коробкой передач «автомат», стоимость обслуживания вариатора. Объясняется это тем, что бесступенчатая «коробка» боится перегрева. Высокие температуры внутри «коробки» требуют использовать специальное и очень дорогое масло, которое необходимо менять, в среднем, каждые 50-60 тысяч километров. А после 100 000 км, замены, скорее всего, потребует и ремень.

Примеры автомобилей с вариатором:

Audi A4 2.0 Multitronic

Роботизированная коробка переключения передач

Более правильным называнием было бы — механическая КПП с автоматическим сцеплением, поскольку с «автоматом» её роднит только количество педалей. «Робот» полностью повторяет схему работы обычной механической КПП, с единственным отличием – выжимом сцепления и переключением передач занимаются два сервопривода, под управлением электронного блока. Причём, режим автоматического переключения передач вторичен.

С «механикой» роботизированную трансмиссию роднит то, что переключение передач происходит с разрывом потока крутящего момента, который выражается в паузах-провалах при разгоне.

На обычной МКПП этот провал тоже есть, но в этот момент человек за рулём как раз и занят процессом выжима сцепления и выключением/включением нужной передачи. А когда за водителя всё делает автоматика, на «паузе» концентрируется внимание и создаётся ощущение этого провала.

Однако с этим эффектом можно бороться. Первым делом, нужно забыть про автоматический режим, как про страшный сон, и переключать передачи самостоятельно с обязательной (!) перегазовкой: неприятные провалы сократятся до минимума, а то и вовсе исчезнут.

Кроме того, «робот» требует обязательного выключения в нейтраль при каждой остановке дольше нескольких секунд, уберегая сцепление от перегрева. Не позволит «робот» и долго буксовать, выезжая, например, из сугроба, оповестив владельца запахом спаленного сцепления и уходом в аварийный режим.

За чем же вообще тогда нужна подобная трансмиссия? Определённо, достоинства тоже есть. Во-первых, это, безусловно, умеренная цена «робота», по сравнению с полноценными автоматическими трансмиссиями: стоимость такой трансмиссии как опции, обычно не превышает 25 000 рублей. Во-вторых, умеренный расход топлива, который остаётся на уровне автомобиля с обычной механической КПП.

Так же некоторые производители оснащают «роботизированные» автомобили подрулевыми «лепестками», которые позволяют очень быстро переключать передачи, выигрывая в динамике даже у такого же автомобиля, оснащённого ручной «коробкой».

Но, в общем и целом, недостатки подобной трансмиссии как «автомата» перекрывают достоинства. Хотя некоторые производители упорно продолжают оснащать роботизированными коробками передач некоторые свои модели, коробки такого плана отживают последние годы своего существования, уступая место роботизированным трансмиссиям второго поколения.

Примеры автомобилей с роботизированной коробкой переключения передач:

Какие типы коробок сегодня существуют, и как они работают?

Сложно сосчитать количество разновидностей КПП, если учитывать все модификации каждого бренда. Но по своей сути все они относятся к четырем основным категориям. Это механические, автоматические (гидротрансформаторы), роботизированные КПП и вариаторы. Четыре группы предлагают кардинально разный подход к переключению передач. Каждый тип коробки имеет свои плюсы и минусы, которые нужно учитывать при выборе вида трансмиссии.

Пусть вас не путают различные модные названия вроде DSG, PowerShift, EasyTronic и прочие красивые обозначения. Все они скрывают за собой стандартные вариаторы или роботы, доработанные определенным концерном под собственные двигатели. Этот факт уже облегчает нам задачу рассмотрения разных типов КПП и понимания всех особенностей работы деталей трансмиссии в целом. Давайте поочередно рассмотрим каждый тип агрегата.

Механическая трансмиссия – как она работает?

Механика – самый древний вид КПП, именно он является основой для всех последующих вариантов трансмиссий. Когда изобретатели автомобиля поняли, что прямой привод мотора к колесам не создает нужной гибкости управления, был придуман узел, который позволял увереннее стартовать и далее набирать скорость, используя разные передачи. Со временем узел обрастал дополнениями и сформировался в таком виде, в котором мы его сегодня знаем.

Нужно учитывать такие особенности технологии:

  • сопряжение КПП с двигателем производится посредством сцепления, которое одновременно является самым нагруженным узлом в связке;
  • переключения производятся вручную с помощью специального механизма, подключенного к рычагу в салоне, существует стандартная схема переключений;
  • крутящий момент передается на колеса с помощью конструкции полуосей через два вида шарнирных механизмов, если речь идет о переднем приводе;
  • для заднего привода применяется более сложная конструкция с карданном и передачей крутящего момента по специальному валу;
  • механизм надежный, практически лишен недостатков, для обслуживания достаточно менять масло 1 раз в 60-90 тысяч км пробега.

Производители все чаще изготавливают необслуживаемые коробки. Но даже в них следует периодически менять масло, чтобы продлить срок жизни КПП. Капитальный ремонт такого узла продлевает жизнь практически на еще один полноценный ресурс. Основные поломки связаны с выходом из строя сцепления, а также с поломкой механизма переключения передач. Эти детали сравнительно легко меняются. У качественных механических трансмиссий есть определенный жизненный срок каждого узла, и он всегда соответствует действительности.

Классический автомат – гидротрансформатор

Первые типы автоматов появились достаточно давно, еще в середине прошлого века. Они были выполнены на основе гидротрансформатора. Это устройство, которое по нагрузке понимает, когда нужно переключить передачу. Определенная нагрузка создает давление масла в каналах гидроблока, что заставляет коробку переключать передачи. Вся работа выполняется жидкостью, поэтому износ механизма переключения минимальный. Именно поэтому гидротрансформаторы остаются самыми выносливыми типами автоматических трансмиссий.

Важные особенности устройства:

  • гидроблок является наиболее ценным и дорогостоящим узлом, его выход из строя обычно говорит о необходимости очень дорогостоящего ремонта;
  • качество масла в системе такого автомата является наиболее важным параметром службы устройства, плохое обслуживание быстро убьет автомат;
  • такие КПП довольно плохо справляются с экономией топлива, прирост расхода в сравнении с механикой на таком же двигателе равен примерно 15% и более;
  • также динамика двигателя страдает, автоматы не могут слишком быстро реагировать и адаптироваться под поведение водителя, в этом их очень большой минус;
  • зато такие узлы очень надежные, некоторые автоматы без ремонта проезжают до 300 000 км, что не всегда доступно даже механическим коробкам передач.

Консервативные автолюбители всегда выберут именно АКПП с гидротрансформатором, если речь идет о выборе между разными типами автоматов. Дело в надежности, но сегодня нужно учитывать еще и экономию топлива. Так что молодое поколение отказывается от АКПП традиционного типа, учитывая и высокую цену таких технологий. Впрочем, в длительной перспективе именно такие коробки оказываются наиболее качественными, удобными в использовании и надежными.

Роботизированная коробка – что это за агрегат?

Такой узел стал комбинацией автомата и механики. Производители сравнительно недавно предложили первых роботов – активно технология используется около 20 лет, внедряется в массовые автомобили не более 15 лет. В основе лежит механическая трансмиссия, но переключением передач занимается специальный робот, отсюда и название типа КПП. У каждого производителя есть свои особенности исполнения и настройки этого роботизированного узла, это привело к десяткам разных названий типа DSG, EasyTronic, PowerShift, EDC, MultiMode, DuraShift и прочих обозначений.

Важные особенности такого узла:

  • экономия топлива налицо, так как устройство получило все преимущества механической коробки передач под идеальным управлением робота;
  • переключения ощутимы, есть определенные пинки, этого не удалось избежать даже самым передовым концернам с огромными инвестициями;
  • динамика сохраняется, а роботизированный узел может даже подстраиваться под манеру езды владельца машины, это вызывает ряд споров, но в целом работает;
  • главная проблема роботов – сцепление, особенно в тех моделях, где производитель использовал сухой тип сцепления с явными недостатками;
  • такой узел стоит гораздо дешевле традиционного автомата, он легче других типов автоматических КПП, поэтому получил огромную популярность во всем мире;
  • ремонт достаточно дорогой, а средний цикл службы составляет 150 000 км до капитального восстановления.

Роботизированные коробки нуждаются в довольно качественном сервисе, а также в спокойной и аккуратной поездке. Они не любят постоянной смены манеры вождения, могут показывать неисправности при резком переходе с трассового режима в городской цикл. Но все недостатки снимает радость от расхода. Роботы могут обеспечить расход даже меньше, чем на механической коробке передач, так как производитель настраивает роботизированный узел именно для экономии топлива. Впрочем, вы можете перепрошить систему и получить отличную динамику, если это необходимо.

Вариаторы – на что обратить внимание?

Среди японских производителей культовым типом автоматических КПП стали вариаторы CVT. Это бесступенчатая система переключения передач, которая основана на сопротивлении вращения при передаче крутящего момента. Грубо говоря, внутри устройства расположено два конуса, по которым перемещается основной ремень механизма. Чем дальше ремень перемещается, тем больше оборотов двигателя передается на колеса. Конструкция сравнительно простая, но автоматика делает ее довольно сложной в ремонте.

Стоит помнить о таких особенностях вариаторов:

  • в эксплуатации такие виды коробок передач очень удобны, они демонстрируют плавный разгон без подергиваний, так как передач нет;
  • расход чуть выше, чем в механике, так как двигатель при разгоне всегда работает на повышенных оборотах, но на длинных прямых вариатор обходит механику в расходе;
  • ремонт практически невозможен, а износ может наступить в промежутке от 150 000 км до 200 000 км пробега, дольше этот механизм чаще всего не служит;
  • такие технологии дешевле, чем традиционные АКПП с гидротрансформатором, поэтому многие концерны выбирают именно такой вариант;
  • программные ошибки станут настоящей проблемой, для любого ремонта нужно загонять машину на официальный или специализированный сервис.
Читать еще:  Какие функции выполняет дифференциал?

Низкая практичность вариаторов и их малый жизненный цикл стали причиной того, что в России покупатели стараются обходить данные узлы стороной. Проблема связана с тем, что ремонтировать эти узлы в гаражных условиях нельзя, а платить за ремонт у официалов хочет далеко не каждый покупатель машины. Вариатор нуждается в определенном привыкании. Если у вас машина с таким типов КПП, следует прочитать инструкцию. В ней указаны требования к прогреву коробки перед поездкой, а также есть запрет на длительное движение с одной скоростью, нужно постоянно менять скоростной режим.

Предлагаем посмотреть видео о вариаторах:

Какими бывают «автоматы»

На сегодняшний день существует 3 вида механизмов, которые мы можем условно объединить под наименованием «автомат», самый очевидный признак которого — две педали на вашем автомобиле.

Итак, коробка переключения передач:

  • автоматическая;
  • роботизированная;
  • вариаторная, она же бесступенчатая.

Автоматическая коробка передач на автомобилях появилась после войны: первый серийный Buick «на автомате» увидел свет в 1947 году. Принцип работы автоматической КПП примечателен тем, что переключение передач происходит за счeт взаимодействия планетарных механизмов и гидромеханического привода при помощи электронных исполнительных устройств.

Роботизированная коробка передач — это эволюционное продолжение развития механической коробки. Робот, по своей сути, это механическая КПП, в которой выжим сцепления и переключение передач выполняют два сервопривода, управляемые электронным блоком. Этот тип коробки условно соединил в себе все положительные стороны механической КПП и удобство автомата.

Первый прототип роботизированной коробки создал Адольф Кегресс в 1939 году. Именно он продумал трансмиссию с двойным сцеплением, но дальнейшее развитие этого перспективного изобретения остановилось из-за финансовых сложностей.

Вернуться к разработкам, а позже и серийному производству, отважились инженеры Volkswagen лишь в 2003 году, установив преселективную трансмиссию на спортивную версию модели Golf. До сих пор концерн VAG активно продвигает этот тип коробок на своих моделях.

Но есть и третий тип, который стал популярен на мототехнике и японских автомобилях — вариатор. Эксперименты с вариаторами проводились ещe в 50-х годах компанией DAF, а немногим позже Volvo, но массовый интерес проявили японские автопроизводители — прежде всего Subaru и Nissan.

Вариатор вовсе не имеет передач как таковых. Изменение передаточных чисел происходит непрерывно и постоянно вне зависимости от того, замедляется автомобиль или разгоняется. Главное достоинство таких коробок — комфорт при передвижении по городу. Отсутствие ступеней даeт плавный ход, а при движении в плотном потоке коробка «не мечется» между первой и второй передачами, что снижает износ деталей коробки и двигателя. К тому же снижается расход топлива: мотору не нужно раскручиваться до высоких оборотов, чтобы переключиться на повышенную передачу.

Основные преимущества АКПП

  • «Классической»
    1. Гидравлическая коробка-автомат имеет высокий эксплуатационный ресурс (от 120 тысяч до 1 миллиона километров), что позволяет ей проработать весь срок службы автомобиля.
    2. Намного превосходит механическую коробку в экономичности и скорости переключения.
    3. Считается самой комфортной из трансмиссий, благодаря плавности и незаметности переключений. При этом двигатель работает в широком спектре оборотов без создания акустической усталости.
    4. Без проблем переживает пробуксовки в процессе вождения.
    5. Нет отката в момент старта движения с места.
    6. Одинаково хорошо работает при любой скорости.
    7. Благодаря отсутствию связи с двигателем на него не передаются удары и вибрации, что увеличивает его общий ресурс.
    8. Возможно эффективно задействовать торможение двигателем.
    9. Дополнительные режимы значительно расширяют возможности по управлению автомобилем в различных ситуациях и климатических условиях.
  • Коробки-робота
    1. Дешевизна производства.
    2. Переключения скоростей самые быстрые.
    3. Экономичность.
  • Вариатора
    1. Всегда оптимальный режим работы двигателя.
    2. Обеспечивает максимальный комфорт при вождении — нет толчков, задержек, рывков. Автомобиль хорошо ускоряется.
    3. Экономичнее, чем гидравлическая коробка-автомат.
    4. Достаточно простая конструкция.

АКПП или МКПП

Проведем сравнительную характеристику двух видов трансмиссий с точки зрения их преимуществ и недостатков. За основу возьмем следующие критерии: цена, обслуживание и ремонт, КПД и разгон, надежность, ресурс эксплуатации, условия зимнего вождения, комфорт, ресурс сцепления и двигателя и поведение машины на дороге.

Цена вопроса

По цене коробка-автомат дороже механики. Да и расход топлива на автомате будет на 10-15% больше, чем на механике. В основном, это касается городской езды, за городом разница по расходу топлива будет немного меньше.

Обслуживание и ремонт

Обслуживание и ремонт автомобиля с автоматической КПП выйдет дороже. Автомат требует больше масла, чем механика, да и стоит оно дороже. Требует замены и масляной фильтр. В сравнении с автоматом механическая КПП проста в обслуживании и не требует дорогостоящих расходников и запасных частей.

КПД и разгон

Динамика разгона у механической трансмиссии лучше, чем у автоматической КПП, да и КПД у механики выше. Механическая КПП дает возможность реализации всей мощности двигателя и его крутящего момента. Исключение составляют роботизированные трансмиссии с двумя сцеплениями.

Надежность

Простота устройства в сравнении с автоматом позволяет механике претендовать на звание более надежной коробки передач. Буксировка на длительные расстояния на гибкой или жесткой сцепке возможна только для автомобилей с механической КПП. Машину с автоматом рекомендуется перевозить только на эвакуаторе. Эксплуатация автомобиля, оснащенного механикой, при передвижении в гололедицу, по грязи и бездорожью будет лучше в сравнении с автоматом.

Ресурс эксплуатации

И этот критерий говорит в пользу механики, ресурс эксплуатации которой выше. Некоторые механические коробки могут функционировать даже после выхода из строя «родного» двигателя автомобиля. Чего нельзя сказать об АКПП, которая прослужит только до капремонта.

Зимнее вождение

На автомобиле с механикой легче ездить по скользкой поверхности и буксовать в снегу. Для автомата эти действия не желательны – может перегреться трансмиссионное масло.

Итак, по шести рассматриваемым позициям (цена, обслуживание и ремонт, КПД и разгон, надежность, ресурс эксплуатации, условия при зимнем вождении) выигрывает механическая коробка передач. Посмотрим, чем ответит автомат.

Комфорт

Автомат отличается более высоким уровнем комфорта для водителя, чем механика. Даже неопытный водитель сможет спокойно и без рывков тронуться с места, не создавая аварийной ситуации. Механика же требует от водителя повышенной концентрации и внимания. Постоянное переключение передач и необходимость постоянно выжимать педаль сцепления, особенно в городских пробках, утомляют водителя.

Ресурс двигателя и сцепления

В этом плане выигрывает также автомат: он контролирует обороты и не дает двигателю перегреться. На механике при некорректном переключении передач возможна перегрузка мотора. Новички могут забыться и не сменить вовремя передачу с низшей на высшую, заставляя двигатель работать с повышенными оборотами.

То же самое относится и к сцеплению. В автомобиле, оснащенном автоматической КПП, нет необходимости постоянно выключать сцепление.

Поведение машины на дороге

Автомобиль с автоматической КПП двигается плавно, без рывков, он не откатывается на горке. Автомат имеет режим «паркинг», при котором двигатель отсоединен от трансмиссии, а выходной вал коробки механически заблокирован. Этот режим позволяет машине надежно удерживаться на месте.

Ну что же, три против шести! Получается механика лучше автомата? Может быть. Но разработчики не стоят на месте и придумывают новые и все более усовершенствованные разновидности автоматических коробок передач. Если за критерий взять, например, ускорение автомобиля, то механика разгоняется быстрее классического автомата, а вариаторная коробка по эффективности точно не уступит механической трансмиссии, а иногда и превзойдет ее.

Коробка передач автомат (Гидротрансформатор, АКПП)

Классическую автоматическую коробку передач еще иногда называют гидротрансформатором. Такое название пошло от того, что коробка передает (трансформирует) крутящий момент двигателя при помощи специального диска, наполненного жидкостью (маслом).

Такая коробка передач считается наиболее надежной среди своих одноклассников.

Плюсы АКПП:

  • Повышенные удобство и комфорт в сравнении с МКПП
  • Можно менять передачи на максимальной мощности двигателя
  • Трогание с места и переключение передач на ходу достаточно плавное
  • Двигатель защищен от перегрузок при выборе не той передачи.

Минусы АКПП:

  • Покупка и обслуживание АКПП дороже, чем МКПП
  • Увеличенный расход топлива
  • Низкий КПД, за счет потери крутящего момента
  • Ухудшение динамики автомобиля

Бесступенчатая коробка передач (CVT) — вариатор

Новое поколение Honda Accord оснащается вариатором, что позволяет машине динамично набирать скорость, но за это владельцы расплачиваются громким звуком двигателя

Бесступенчатая коробка передач по своей конструкции не похожа не на одну другую трансмиссию. В вариаторе вы не найдете не одной запчасти, которая используется в других видах коробок передач. Бесступенчатая трансмиссия использует две пары металлических конусов, каждый из которых имеет заостренные концы.

Один набор конусов прикреплен к двигателю, а другие два конуса прикреплены к колесам транспортного средства. Между этими парами конусов натянут ремень. Конусы двигаются в направлении друг к другу, как правило, под контролем компьютера.

В современных вариаторах конструкция коробки позволяет с помощью компьютера менять угол ремня, расположенный между двумя конусами, что в итоге позволяет менять передаточные числа передач.

Это звучит странно, но на самом деле подобная конструкция коробки позволяет постоянно изменять передаточные коэффициенты передач, вместо того чтобы пользоваться фиксированными значениями, установленными на заводе.

Это означает, что передаточные числа могут корректироваться бесконечно, что позволяет работать двигателю более эффективно при наборе скорости. По сути, при наборе скорости не происходит никакого переключения передач, что и создает эффект, что машина разгоняется без задержек.

Но также как и в других типах автоматических коробок передач, в работе вариатора есть и минусы.

К примеру, это раздражающий громкий звук работы двигателя, который постоянно работает на повышенных оборотах. То есть если ваша машина оснащена вариатором, при разгоне обороты двигателя не будут падать, как это происходит, к примеру, на автоматических или механических коробках (при переходе на другую передачу обороты двигателя снижаются).

Самые известные обозначения бесступенчатых коробок передач: E-CVT, CTV и Multitronic.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
