Замена щеток генератора ваз 2107 не снимая генератор

Советы и рекомендации по замене щеток ВАЗ 2107

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Несмотря на большое количество иномарок, автомобили семейства ВАЗ, по-прежнему востребованы и находят свое применение у автомобилистов, знающих толк в технике и ценящих преимущества отечественного автомобилестроения.

Как известно, эксплуатация и ремонт это неразделимые понятия, и в случае выхода из строя, какого либо узла, выявление и ремонт неисправности вполне можно выполнить своими силами. Рассмотрим несложный ремонт на примере генератора автомобиля ВАЗ 2107.

Признаки выхода из строя щеток генератор ВАЗ 2107 / ВАЗ 2105

На случай неисправности генератора в системе электрооборудования автомобиля предусмотрена индикация поломок. Когда генератор неисправен — зажигается значок лампы аккумуляторной батареи. Но нужно взять в расчёт, что причиной поломки может быть банальный выход из строя предохранителя в цепи, поэтому после проверки предохранителя необходимо далее продолжить поиск неисправностей, осуществляя проверку щёток, выпрямителя, регулятора напряжения.

Чтобы осуществить проверку регулятора напряжения необходимо подсоединить вольтметр к щёткам. К выводу регулятора подсоединяем «плюс» от аккумуляторной батареи в 12В, а к выводу «земля» присоединяем «минус». Если же напряжение отсутствует, то регулятор дефектный и требует замены.

Иногда о нарушении работоспособности или о скором выходе из строя щёток свидетельствует нарушение подачи тока в электропитании автомобиля: пропадает или меркнет свет осветительных приборов и фар, перестаёт работать прикуриватель или радиоприёмник, печка перестаёт греть или АКБ слишком быстро разряжается.

Восстановление электродвигателя у ВАЗ

Посмотрим первоначально, как производится замена щеток генератора ВАЗ 2107. Для работы оснастимся следующими инструментами:

  • набор накидных ключей;
  • отвертки – набор;
  • молоток резиновый.


Итак, начинаем работу по смене щеток генератора на ВАЗ 2107.

  1. Отсоединяем клеммы аккумуляторной батареи, а также откручиваем кабели с выводов электродвигателя, демонтируем его, отвернув крепления. Ослабив ремень, извлекаем электрический мотор.
  2. Откручиваем крепление шкива, одновременно придерживая инструментом ротор.
  3. Отсоединяем тяговое реле.
  4. Выкрутив гайки, извлекаем переднюю крышку сборочной единицы с помощью резинового молотка.
  5. Также посредством резинового молотка выталкиваем наружу ротор.
  6. Открепляем от статора заднюю крышку.
  7. Достаем из статора щеткодержатель, производим переустановку изношенных деталей.
  8. Сборка электрического мотора осуществляется в обратной последовательности.

Данный процесс, если что-то непонятно, можно также наглядно изучить видео с названием «замена щеток ВАЗ 2107». Замена щеток в генераторе ВАЗ 2106 производится точно так же.

Если же обратиться к моделям ВАЗ с передним приводом, то отличий по ходу выполнения процедуры не так уж много.Для примера рассмотрим сначала, как делается замена щеток у ВАЗ 2110, для чего возьмем предварительно вот что:

  • гаечные ключи;
  • набор отверток;
  • молоток, брусок или молоток с резиновым наконечником.
  1. Ослабив ремень, отсоединив провода и открутив три болта, демонтируем электродвигатель.
  2. Достав агрегат из авто, снимаем шкив, придерживая отверткой ротор. В принципе, тяговое реле и ротор можно не демонтировать, у «семерки» мы сделали это для удобства работ.
  3. Далее отщелкиваем на задней части электромотора защелки, после чего извлекаем пластиковый кожух.
  4. Нам сразу открывается узел регулятора напряжения вкупе со щеткодержателем.
  5. Откручиваем два винта и снимаем щеткодержатель.
  6. Производим обновление изношенных деталей.
  7. Сборку делаем от обратного.

Кстати, смена щеток у ВАЗ 2112 осуществляется один в один по этой же инструкции.

А теперь разберемся, как произвести замену элемента у ВАЗ 2109.

Нам потребуется приготовить:

  • набор накидных ключей;
  • отвертки крестовую и шлицевую;
  • резиновый молоток.

Делаем вот что (это вариант без снятия тягового реле).

  1. Ослабив ремень и сняв планку натяжителя, демонтируем весь агрегат.
  2. На демонтированном узле откручиваем шкив.
  3. Открутив гайки, извлекаем переднюю крышку электродвигателя.
  4. Выталкиваем ротор наружу резиновым молотком.
  5. Открепляем статор от задней части электромотора.
  6. Открепляем диодный мост, достаем наши вышедшие из строя графитовые наконечники и устанавливаем новые.
  7. Сборка делается по пути назад.

Надо сказать, что работа по замене щеток на ВАЗ 2114 проходит в точно такой же последовательности. То же самое касается и проведения работы у ВАЗ 2115.

Вообще все электродвигатели для генерации тока у ВАЗ имеют практически одинаковое устройство. Мы разобрали лишь разные методы, как добираться до заветных деталей.

Есть даже путь без демонтажа узла. Скажем, для замены щеток генератора у Приоры, причем, не снимая генератор, необходимо сделать вот что, взяв отвертку и гаечные ключи и открыв капот.

  1. Отсоединить аккумулятор.
  2. Открепить провода от электродвигателя.
  3. Снять клемму цепи возбуждения.
  4. Демонтировать задний пластмассовый кожух электромотора, открутив винты.
  5. Открепить регулятор напряжения, а затем снять его в сборе со щеточным узлом.
  6. Вот теперь можно переустановить наши детали.
  7. После чего надо собрать всё в обратной последовательности.

Итак, смену щеток генератора у Приоры вполне можно произвести прямо на машине, открыв капот.

В то же время смену на Ладе Калине лучше произвести, сняв электродвигатель с автомобиля. Ведь он компактный и крепится на кронштейне всего двумя болтами. Взяв те же инструменты, что и в предыдущем случае, нужно воспроизвести следующие действия.

  1. Отсоединить аккумулятор и провода электромотора.
  2. Ослабив ремень и открутив два крепления, снять электродвигатель.
  3. Извлечь задний кожух.
  4. Открутив винты, достать щеткодержатель с регулятором и произвести переустановку деталей.
  5. Собрать всё обратно.
Читать еще:  Расширение файла CDI: Что это и как его открыть?

Вот такие нехитрые действия нужно выполнить, чтобы сделать смену щеток генератора на Ладе Калине.

Починка электромотора у Рено

А теперь для того, чтобы сложилось цельное представление о столь важной операции, рассмотрим ее производство на иномарке.

Чтобы осуществить замену элемента на автомобиле Рено Меган 2, нам потребуются:

  • набор накидных ключей;
  • отвертки.

Начинаем с демонтажа электрического мотора.

  1. Ослабив ременный привод, отворачиваем три крепления агрегата.
  2. На снятой сборочной единице, снимаем разъем и откручиваем кабель.
  3. Извлекаем пластиковую крышку.
  4. Открутив два болта, снимаем реле со щеткодержателем.
  5. Делаем обновление дефектных деталей.
  6. Сборку делаем, двигаясь по пунктам обратно.


По сути, эта технология напоминает ранее описанные, поскольку, повторимся, все электродвигатели устроены одинаково.

Поэтому, например, если производить смену щеток генератора на Форд Фокус 2, придется проделать манипуляции, также аналогичные только что изложенным.

Цена несложной работы

На какую стоимость потянет описанная работа в автосервисах, с учетом снятия всего агрегата с автомобиля, по крупным городам России мы определили, хотя и приближенно. Все данные собранны вот в этой таблице.

ГородСтоимость
Москва1100 руб.
С-Петербург1000 руб.
Екатеринбург950 – 850 руб.

Цена указана для средней иномарки без демонтажа дополнительных узлов. На Ладах стоимость операции процентов на двадцать меньше.

Итог очевиден: все изложенные технологии по замене щеток у генератора автомобилей различных марок просты и доступны любому автолюбителю, хотя бы немного понимающему в технике, а также устройстве электродвигателя.

Основные неполадки

Есть несколько основных неполадок, характерных для генератора. Если изучить их, выполнить ремонт будет вполне реально даже своими силами.

Перечислим их, а также расскажем о необходимых дополнительных действиях для устранения.

Поломка

Ваши действия

Чтобы устранить данную неисправность, достаточно просто заменить старый предохранитель на новый. Но при этом обязательно определите причину, из-за которой возникла проблема

Оборвалась цепь, питающая приборы

В данной ситуации обязательно убедитесь в надежности соединения нулевого провода с остальными контактами

Возникли проблемы с замком зажигания

Проверьте, работает ли плата замка зажигания

Вышла из строя контрольная лампа

Просто поменяйте устройство на новое, если лампа просто перегорела

Вышли из строя щетки

Вам предстоит поменять сами щетки, а также их держатели. Проверьте контакты на предмет наличия окислений. Их можно обработать с помощью WD40 или зачистить бензином

Не работает регулятор напряжения

Данный агрегат подлежит замене. Отремонтировать его невозможно

Повредился или вышел из строя ремень генератора

Можно попытаться отрегулировать натяжение ремня, если проблема в этом. При повреждениях агрегата прибегают к его полной замене

Вышел из строя подшипник

Здесь поможет только его полная замена.

Подобные поломки встречаются достаточно часто, потому их нельзя игнорировать при первых же признаках. Разобравшись в устройстве генератора, решать проблемы его неисправности становится гораздо легче.

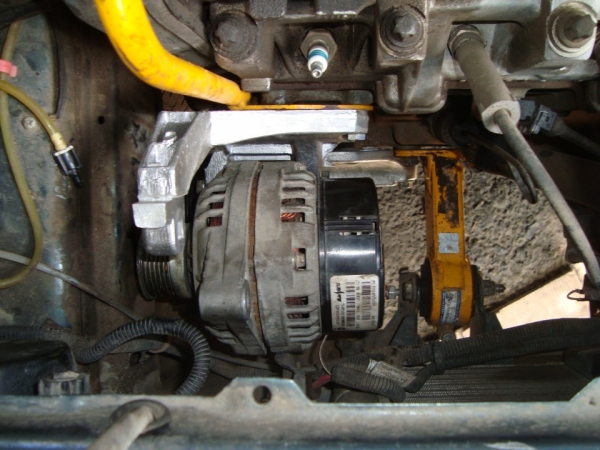

Где он находится

Перед тем как снять генератор, нужно хотя бы разобраться, где данное устройство находится.

Вот именно там и находится искомый элемент.

Расположение

Проверка работоспособности

Если генератор работает некорректно, последствия могут оказаться самыми непредсказуемыми. При малом заряде, исходящем от устройства, аккумулятор быстро сядет и ваш ВАЗ 2114 попросту заглохнет. Сильное напряжение еще опаснее, поскольку повреждает всю электросхему автомобиля.

Показатели мощности генератора можно замерить с помощью тестера.

  1. Включите зажигание и убедитесь, что все лампы на приборной панели загорелись. После этого запускайте силовой агрегат.
  2. Если значок аккумуляторной батареи горит на панели или мигает тусклым светом, в цепи генератора имеются повреждения.
  3. Прогрейте мотор примерно до 90 градусов, после чего все энергозависимые приборы включайте.
  4. Подключите тестер прямо на аккумулятор. Второй человек в этот момент будет жать на педаль газа, и удерживать обороты в районе 3,2-2,5 тысяч оборотов.
  5. При показателях 13В на тестере, генератор работает исправно.
  6. Теперь отключите все энергопотребители и снова проведите замеры. Обороты удерживаются аналогичные. При исправном генераторе показатели тестера будут 14,7В.
  7. Параллельно рекомендуем обратить внимание на звуки, которые исходят от генератора. При наличии гула высока вероятность износа подшипника, который следует заменить.

Низкое напряжение может быть вызвано одно из нескольких причин:

  • Натяжение ремня ГРМ недостаточно сильное;
  • Цепь генератора повреждена;
  • Неисправен регулятор напряжения;
  • Износились щетки;
  • Генератор износился и нуждается в замене.

Из-за чего горит знак АКБ на приборной панели

Когда вы поворачиваете ключ зажигания, система включает все лампочки на приборной панели, что позволяет проверить исправность систем. После этого запускается мотор и все эти лампы гаснут. Но только при условии, что автомобиль исправен.

Если одна из ламп продолжает гореть, в автомобиле возникли проблемы.

Что касается значка аккумулятора, то его свечение при запущенном моторе говорит о том, что издаваемое генератором напряжение слишком слабое или отсутствует полностью.

Замена щеток

Заменить щетки генератора не сложно, если возникла такая необходимость. Подобные работы проводятся в том случае, если возникла их естественная амортизация.

Читать еще:  Как делать химчистку салона автомобиля своими руками

Причин амортизации может быть несколько:

  • На аккумуляторную батарею не поступает заряд;
  • В темное время суток фары генерируют недостаточно сильный свет;
  • Снижается напряжение и пр.

Обычно на СТО не обращают особого внимания на мелкие неисправности генератора, потому обнаружить вышедшие из строя щетки зачастую полная неожиданность.

Для замены вам потребуется разобрать узел вместе с регулятором напряжения.

  • Отключите минусовую клемму от аккумуляторной батареи.
  • Отключите все провода.
  • Снимите колпачок с системы проводки вывода «плюсе», открутите гайку, которая удерживает этот пучок, и демонтируйте его с блока.
  • Снимите кожух из пластика. Для этого предварительно следует отсоединить фиксаторы.
  • Теперь открепите крепеж регулятора.
  • Когда будете извлекать регулятор, обязательно отключите колодку проводов.
  • Аналогичным способом выполняется замена щеток, но с измененной последовательностью.
  • Все разобранные элементы возвращаются на свои места.

Проверка регулятора

Проверку регулятора осуществляют вместе с держателями щеток. Это позволит сразу обнаружить повреждение в цепи регулятора и щеток при его наличии.

Регулятор напряжения трехуровневый

Для проверки вам потребуются:

  • Провода;
  • Лампочка мощностью 12В;
  • Пальчиковые батареи;
  • Автомобильный аккумулятор.
  1. Если регулятор исправен, напряжение будет составлять 14,7В. Если подача составляет выше положенной нормы, поступающее напряжение на щетки придется остановить.
  2. Если имеются неполадки в регуляторе, горит лампа, устройство, вероятнее всего, повреждено.
  3. При не горящей лампе вероятно нарушение контакта, который соединяет щетки с регулятором. Либо возник разрыв цепи.
  4. Если напряжение составило менее 13В, регулятор обязательно меняется на новый.
  5. Работа по снятию и замене регулятора напряжения аналогична процедуре замены щеток, поскольку оба устройства извлекаются вместе.

Натяжение ремня

Во многом функциональность генератора зависит от того, насколько правильно натянут ремень ГРМ. Если натяжение слишком слабое, возникнут проблемы в бортовой системе. Определить проблему можно по свисту из-под капота и мигающему значку аккумуляторной батареи на приборной панели.

Когда натяжение слишком сильное, хорошего в этом тоже мало. Поскольку так существенно снижается ресурс подшипников, и они вскоре выходят из строя.

Ремень ГРМ подлежит замене после каждых 15 тысяч километров пробега. Обязательно периодически проверяйте его состояние на предмет следов отслаивания, разрывов. При их обнаружении обязательно выполняйте замену узла.

Показатель натяжения зависит от используемой модели ремня ГРМ.

  • Модель 37.3701 предусматривает натяжение с допустимым прогибом 10-15 миллиметров;
  • Модель 9402.3701 позволяет допускать прогиб в пределах 6-10 миллиметров с нажатием 10 килограмм.

Процедура натяжки напрямую зависит от типа используемого двигателя на вашем ВАЗ 2114. Потому про каждый тип мотора расскажем отдельно в нашей таблице.

Тип двигателя

Процедура натяжения

Мотор на 1,5 литра

— Расслабьте крепежи генератора;

— Регулирующим винтом откорректируйте натяжение;

— Для увеличения натяжения винт двигается по часовой стрелке;

— При ослаблении натяжения двигаемся против часовой стрелки;

— После регулировки закрепите генератор и проверьте ремень.

Мотор на 1,6 литра

— Аналогичным с двигателем на 1,5 литра способом ослабляем крепежи генератора;

— Ломиком генератор слегка сдвигается от мотора, что позволяет натянуть ремень;

— Сдвигая генератор в сторону двигателя, вы ослабляете натяжение;

— Натянув ремень, закрепите генератор и проверьте правильность работы

Если этот метод не позволит устранить неисправность, следует искать другие причины неполадки.

Устройство от Приоры на ВАЗ 2114

Не редко владельцы ВАЗ 2114 задумываются над установкой более эффективного, мощного генератора на свой автомобиль.

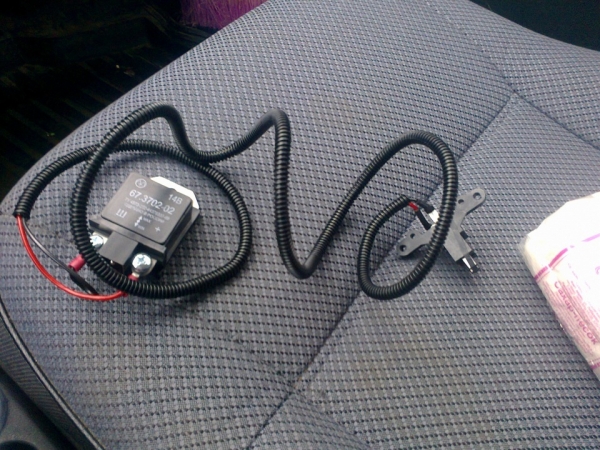

Регулятор от Приоры

В этом случае специалисты рекомендуют воспользоваться устройством от Приоры или Калины, которые данные модели получают при наличии кондиционера.

При этом вам обязательно придется поменять шкив на своем ВАЗ 2114. Задача простая, да и обойдется в небольшую сумму денег.

Также обратите внимание на генератора Элдикс. Его мощность составляет 115А, отлично подходит на «четырнадцатую» модель. Единственный, но серьезный минус — найти для него запчасти очень сложно.

Замена щеток на ВАЗ 2107

Принцип работы генератора на автомобилях ВАЗ 2107 такой же, как и на перечисленных выше автомобилях. После запускания двигателя горит лампочка аккумулятора, значит, пора произвести замену щеток генератора.

Так как замена щеток генератора занимает совсем немного времени, многие автолюбители готовы самостоятельно это сделать.

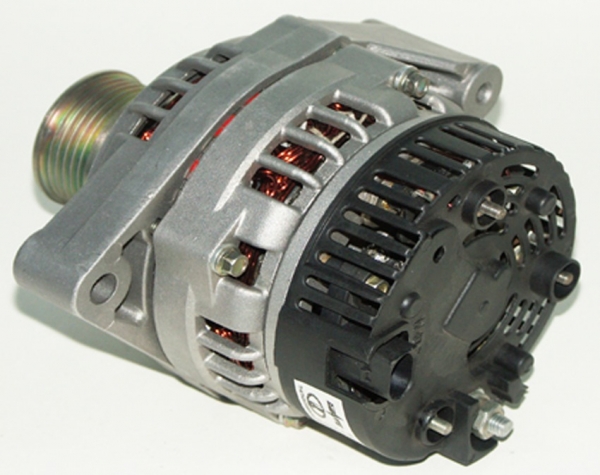

Генератор ВАЗ 2107

При замене щеток генератора на ВАЗ 2107 вы можете снять генератор, но это можно сделать и не прибегая к этим мерам. Достаточно просто отсоединить провод от минусовой клеммы.

Меняем щетки

  • Отсоединяется провод от клеммы.
  • Откручивается два винта, которые прикрепляют корпус щеткодержателя.
  • Вытаскивается сам щеткодержатель.

Перед заменой щеток лучше проверить, именно в них ли проблема.

Замена щеток на ВАЗ-2107, 2110, 2114 – есть ли разница?

Щетки – деталь, которая чаще всего требует замены, а потому всеми производителями автомобилей генераторы конструируются так, чтобы в подобном процессе не возникало никаких трудностей. Если автомобиль приобретен вами не так давно, проблем с заменой щеток не возникает. Их истирание – процесс долгий, зависящий от интенсивности и срока эксплуатации машины. Приобретая транспортное средство с довольно большим пробегом, лучше не ждать, когда эти детали придут в негодность, а заменить их сразу. Благо, щетки не дефицитны, и цена на них вполне приемлема.

Читать еще:  Улучшаем салон автомобиля своими руками. Тюнинг салона автомобиля своими руками: виды, материалы и порядок выполнения работ Подробнее о коллекциях Areon

Замена старых деталей

Водители, которые редко вдаются в особенности строения своих машин, думают, что в случае автомобилей одного завода нет разницы в процессе замены щеток на генераторах, например, у популярных моделей ВАЗ-2107, 2110, 2114. Это верная догадка, более того, такая операция одинакова почти на всех марках автомобилей с двигателем внутреннего сгорания. Даже есть маленький секрет: щетки генератора от ВАЗ прекрасно подходят для агрегатов BMW и Audi некоторых модификаций! Обработка, правда, несколько грубей, чем у немцев, но они действуют! И это главное.

1. Первым делом, необходимо от аккумулятора отсоединить клемму, после чего — демонтировать аккумулятор из машины.

  • Да, провести замену щеток можно и без демонтажа генератора, однако она в таком случае, как правило, сопровождается дополнительными трудностями.

2. Далее удаляем крышку, выступающую в качестве защитного кожуха.

3. Отключаем от щеток генератора провод питания и сам генератор. Последний демонтируется очень просто – путем выкручивания пары нужных болтов.

4. В правой части генератора находится гайка – ее нужно открутить (можно использовать накидной ключ на 13).

5. После поднятия рычага регулятора напряжения можно приступить к непосредственной замене щеток.

6. Щетки заменены, теперь весь вышеуказанный процесс следует осуществить, но только в обратной последовательности. Причем монтировать генератор на свое место следует очень аккуратно.

Необходимые запчасти

Для работы потребуется приобрести новые щетки. В магазине можно подобрать товар по артикулу 2101-3708340, 9402/9412 или ЭГ51А. Маркировку можно также узнать в инструкции по эксплуатации автомобиля. Лучше приобретать комплект, чтобы запасные части были всегда с собой. Это будет гарантией, что при возникновении поломки не придется вызывать эвакуатор.

Признаки, говорящие, что пора менять щетки генератора:

  • Электроприборы автомобиля неожиданно отключаются (даже в процессе движения);
  • Фары, габариты и даже подсветка салона тускнеет и мигает;
  • Резкое снижение напряжения бортовой сети автомобиля ;
  • Резкая разрядка аккумулятора, который в дальнейшем будет очень сложно перезарядить.

Каждый из данных пунктов может указывать на износ щёток генератора, которые располагаются внутри этого узла. Многие задаются вопросом, как проверить щётки. Для того чтобы проверить, какова остаточная длина щеток генератора, достаточно отключить генератор от АКБ и снять регулятор напряжения. После этой процедуры можно на глаз определить, насколько стёрлась любая из щёток генератора. Если длина будет менее 0, 5 сантиметра, менять щётки нужно однозначно. Проверка щеток должна проводиться при плановом осмотре генератора.

Замена щеток генератора ВАЗ 2107 своими силами

Сам по себе ремонт щеток обычно сводиться к их замене, но предварительно необходимо извлечь щеточный узел из корпуса генератора и оценить степень износа, осмотреть на сколы и трещины.

Замена щеток генератора ВАЗ 2107 процедура несложная и обычно занимает несколько минут, для замены щеток не требуется снятие генератора, достаточно отключить питающий провод, открутить два винта крепления корпуса щеткодержателя и аккуратно извлечь данный узел, предварительно не забудьте отключить минусовую клемму аккумулятора.

Внимание! Аккумуляторную батарею (АКБ) следует отключать при любых работах связанных с электрооборудованием автомобиля!

Проверьте демонтированный узел на предмет зависания, заедания щеток и их выступающей, рабочей части, которая должна быть не менее 12 миллиметров. В случае несоответствия, деталь подлежат замене, щетки на генератор ВАЗ 2107 возможно приобрести практически в любом магазине автозапчастей.

Устранив неисправность, или приобретя новые (покупать небольшие детали лучше с образцом старых, что бы потом не пришлось вам их менять) устанавливать их необходимо в обратной последовательности.

ВАЗ 2107 замена щеток генератора видео

А сейчас я хотел бы ответить на самые распространенные вопросы, которые присылают мне читатели связанные с заменой щеток генератора Ваз 2107.

Сколько стоят щетки на генератор ВАЗ 2107

Щетки генератора на Ваз 2107 стоят не дорого, в специализированных магазинах запчастей Лада их можно приобрести всего за 50 рублей.

Какие щетки покупать для генератора ВАЗ 2107 инжектор

Примечательно, но автомобилисты, которые далеки от конструкции транспортного средства, уверены, что щетки, которые установлены на генераторы моделей одного производителя соответствуют друг другу, поэтому не важно, для каких именно моделей они предназначены. И это совершенно правильно, в особенности для моделей ВАЗ-2107, 2110, 2114. Поэтому не стоит переживать, если вам удалось найти щетки не для своей модели – они в обязательном прядке подойдут. Более того, щетки генераторов для автомобилей ВАЗ можно без проблем установить на автомобили BMW или Audi – они отлично подойдут. Поэтому, если вам нужно будет приобрести щетки для своего ВАЗ, не стоит переживать, найти и заменить их будет очень просто.

Длина щеток генератора ВАЗ 2107

Как я уже успел заметить ранее рабочая поверхность (длина) щеток должна быть не менее 12 мм, если меньше, то требуется замена щеток генератора.

Остались вопросы? Задавайте их в комментариях и я обязательно вам на них отвечу!

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
