Всё про фильтры грубой и тонкой очистки топлива: что это такое

Фильтры грубой и тонкой очистки

Топливо, приобретаемое на автозаправках, недостаточно чистое для эффективной деятельности автооборудования. В нём встречаются различные мельчайшие частички воды, механических загрязнений. При езде в самой системе также появляются продукты, загрязняющие горючее, результаты деятельности всех систем.

Попадание твёрдых частиц, воды в двигатель отрицательно сказывается на его функционировании, долговечности деталей. Потому топливо в машинах проходит 2–4 стадии очищения. Вначале выполняется очистка, так называемая грубая посредством спецфильтров, задерживающих крупные частички загрязнений.

Полезно для лучшей очистки горючего устанавливать также фильтр тонкой очистки топлива, удаляющий мелкие загрязнения, невидимые глазом.

Типы фильтрующих элементов

Чтобы правильно подобрать фильтр или фильтрующий элемент для автомобиля, автобуса, трактора или другого транспортного средства, необходимо разобраться в том, какими бывают фильтры, какие имеют характеристики и особенности.

Во-первых, все фильтры делятся на группы по тонкости фильтрации (способности задерживать частицы загрязнений, содержащихся в топливе):

  • Фильтры грубой очистки — способы задерживать частицы размером от 100 мкм (0,1 мм);
  • Нормальной очистки — задерживают частицы размером от 10 мкм;
  • Тонкой очистки — задерживают частицы размером от 5 мкм;
  • Особо тонкой очистки — задерживают частицы размером от 1 мкм.

Однако на практике фильтры по тонкости фильтрации чаще делят на две группы: грубой очистки — задерживают частицы размером примерно от 50 мкм, и тонкой очистки — задерживают частицы размером от 2-3 мкм.

При этом тонкость фильтрации, согласно стандартам, бывает двух видов — номинальная и абсолютная. Номинальная тонкость фильтрации указывает размер частиц, задерживаемых фильтрующим элементом на 95%, абсолютная — на 98% и более. Производители используют оба параметра, на что обязательно следует обращать внимание при покупке.

Во-вторых, все фильтры делятся на два типа по способу удержания загрязняющих частиц:

  • Фильтры поверхностно-адсорбционного типа;
  • Фильтры объемно-адсорбционного типа.

Поверхностные фильтры состоят из пористых листовых материалов малой толщины, загрязняющие частицы имеют размер больше, чем поры, и задерживаются (застревают) на поверхности этих материалов. К поверхностно-адсорбционным относятся фильтры на основе бумаги, синтетических нетканых материалов, тонкого войлока и т.д.

Объемные фильтры состоит из относительно толстого слоя пористого материала, загрязняющие частицы задерживаются как на поверхности, так и внутри всего объема этого материала. К объемно-адсорбционным относятся катушечные (нитяные) фильтры, а также фильтры из различных прессованных материалов — тонкой древесной муки, керамики и т.д.

Наконец, в-третьих, фильтры делятся на два типа по конструкции:

  • Неразборные — фильтрующий элемент размещен в корпусе, и вся эта конструкция заменяется в сборе. Чаще всего такие фильтры используются на легковых автомобилях;
  • Разборные (со сменным фильтрующим элементом) — фильтрующий элемент помещен в разборном корпусе, и при необходимости может быть заменен. Чаще всего фильтры такой конструкции используются на грузовых автомобилях, тракторах, автобусах, спецтехнике и т.д.

В дальнейшем речь пойдет о сменных фильтрующих элементах, однако все сказанное справедливо и для неразборных фильтров.

Устройство фильтров топлива тонкой и грубой очистки

На современных автомобилях часто устанавливаются два вида фильтрующих элементов:

Фильтр грубой очистки имеет металлический корпус и внутренности в виде сеточки, что позволяет ему задерживать частицы с длиной более 0.1 мм. То есть грубая очистка топлива подразумевает устранение самых крупных загрязняющих элементов.

Фильтром тонкой очистки оснащаются преимущественно инжекторные автомобили, так как их работоспособность целиком зависит от качества очистки горючего. Механизм представляет собой пластиковый корпус со вставленными в него картонными вкладышами. Специальная бумага задерживает мельчайшие частицы в потоке горючего, что способствует качественной очистке топлива.

То есть сетка и бумажные вкладыши призваны задерживать частицы грязи и примеси, препятствуя их проникновению в цилиндры двигателя.

Некоторые производители устанавливают совмещённые модели фильтров (грубая и тонкая очистка осуществляется одним устройством — сеператором)

Особенности топливных фильтров для дизельных двигателей

Вода в дизельном топливе – это давно известная проблема, и она имеет несколько причин возникновения. Свободная вода отделяется от топлива, как правило, при помощи фильтров-сепараторов.

Топливные фильтры низкого качества часто плохо задерживают воду и она просто проходит сквозь них. Затем вода вместе с топливом поступает в систему впрыска. В результате, нарушается процесс горения смеси и возникает коррозия, поскольку даже небольшое количество воды быстро приводит к повреждению чувствительной инжекторной системы.

Еще одно важное требование к фильтру для дизельного топлива – он должен сохранять работоспособность и при очень низких температурах. Холод вызывает в дизельном топливе кристаллизацию парафина, который может забить обычный фильтр.

Качественные топливные фильтры предотвращают это, возвращая в фильтр подогретое топливо. Специальный элемент, встроенный во многие фильтры, контролирует температуру топлива и обеспечивает оптимальную смесь подогретого топлива и топлива из бака.

А вот что может произойти с фильтрами без элемента, контролирующего температуру: поскольку без циркуляции топливо не нагревается, то оно становится вязким, и к тому же в нем появляются кристаллы парафина. Они попадают в фильтр и забивают его. Постепенно топливо перестает поступать в систему впрыска, в результате чего двигатель теряет мощность и глохнет.

Показатели засоренности фильтра

Основные показатели того что фильтр засорён:

  • Вас при езде в гору сильно дёргает;
  • Резкое падение мощности двигателя;
  • Двигатель часто глохнет;
  • Увеличился показатель расхода топлива;
  • Дёрганье машины при езде.

Особо экономные водители пытаются схитрить и промывают фильтр водой после чего производят установку обратно. Это не облегчит процесс так как грязь впитывается в волокна сетки и так просто её не вымыть. Но после такой чистки, фильтр теряет свою пропускную способность, что еще хуже для машины.

Стоит менять фильтр только на открытом воздухе, топливные испарения опасны для здоровья и могут привести к возгоранию, рекомендуется приготовить огнетушитель перед работой. Не следует курить или разжигать огонь вблизи машины. Советуем отключить аккумулятор во избежание попадания искры. А также рекомендуется следить за уровнем давления в системе.

Ступени фильтрации и виды устройств

Важно отметить, что система, делающая топливо в автомобиле более чистым, делится на 2 ступени:

  • грубая очистка, убирающая все крупные частички загрязнений;
  • тонкая очистка, избавляющая горючее от мелких частиц грязи, пыли.

Не все водители знают, где находится фильтр тонкой очистки топлива, а также устройство его грубой фильтрации. Отсеивание посторонних частиц может осуществляться ещё в топливном баке до попадания горючего вещества в топливную систему авто, или устройство может находиться в моторном отсеке под дном машины. А элемент очищения от мелких частиц находится между насосом и карбюратором.

По конструктивным свойствам фильтры подразделяются:

  • Разборные — находящиеся в разборных конструкциях сетчатые элементы из латуни или керамики, довольно качественно очищают бензин. Среди преимуществ таких устройств возможность их разобрать, промыть. После этого можно вновь использовать.
  • Неразборные — обычно устанавливают такие очистители перед бензонасосом. Они имеют недорогую стоимость и за счёт спиралевидной конструкции дольше служат, качественно осуществляя фильтрацию горючего.
  • С прозрачным корпусом — отлично справляются с фильтрацией, дают возможность водителю оценивать степень загрязнения, своевременно менять элемент.

Важно понимать, что топливные системы разных автомобилей могут иметь свои особенности. При подборе детали стоит это учитывать.

Иногда топливная система может содержать не две, а целых четыре стадии очищения.

Конструкция и виды

В общей конструкции автомобиля топливный фильтр может располагаться:

  • в топливном баке;
  • под днищем автомобиля;
  • в подкапотном пространстве.

Конструкция топливных фильтров грубой и тонкой очистки

Современные системы очистки топлива имеют от 2 до 4 ступеней. Сначала топливо проходит фильтр грубой очистки топлива, который удаляет крупные фракции, видимые невооруженным глазом. Далее оно попадает в фильтр тонкой очистки топлива, где удаляются микрочастицы, представляющие наибольшую опасность из-за своих абразивных свойств.

Читать еще:  Можно ли ездить на низких оборотах двигателя автомобиля

Конструкция топливных фильтров следующая:

  • Сетчатые элементы.
  • Герметичный и термостойкий корпус. Он может быть прозрачным, что позволяет понять, когда менять топливный фильтр. Корпус может изготавливаться из стали или полимеров, что определяется уровнем давления в системе.
  • Входной и выходной штуцеры. В некоторых конструкциях может быть предусмотрен дополнительный штуцер (редукционный клапан) для сброса топлива в случае повышенного давления в системе.

По количеству раз использования топливные фильтры делятся на следующие типы:

  • Разборные (многоразовые) – фильтрующие элементы изготавливаются из латуни или керамики. Такие конструкции при загрязнении просто промываются.
  • Неразборные (одноразовые) – фильтрующие элементы изготавливаются из ткани или крепированной бумаги. Этот тип применяется для тонкой очистки.

Фильтр грубой очистки топлива — для чего он нужен?

  • Фильтр грубой очистки топлива — для чего он нужен?
  • 1. Виды и категории фильтров грубой очистки топлива.
  • 2. Показатели засоренности фильтра грубой очистки топлива.
  • 3. Замена фильтра грубой очистки топлива.

Топливный фильтр в автомобиле является одним из элементов топливной системы, которые являются жизненно важными. Данные устройства способны фильтровать все мелкие частички пыли, грязи и ржавчины, таким образом не давая им возможности поступать и достигать магистрали топливной системы. Если фильтр отсутствует и существует маленькое проходное сечение в самой топливной магистрали, то частички ржавчины и пыли достаточно быстро забьют всю систему, вследствие чего будет предотвращаться подача топлива в двигатель внутреннего сгорания.

  • 1. Виды и категории фильтров грубой очистки топлива.
  • 2. Показатели засоренности фильтра грубой очистки топлива.
  • 3. Замена фильтра грубой очистки топлива.

Важно заметить, что система фильтров делится на две ступени фильтрации. Первой и основной ступенью очистки топлива будет очистка грубая, которая способна убирать из топлива все крупные частички грязи. Вторая ступень очистки топлива заключается в тонкой очистке, которая являет собою фильтр, который устанавливается между двигателем внутреннего сгорания и топливным баком, посредством которого убираются мелкие частички пыли и грязи.

1. Виды и категории фильтров грубой очистки топлива.

Помимо этого фильтры делятся еще на две категории. Так, существуют магистральные фильтры, которые располагаются непосредственно в топливной магистрали, и погружные фильтры, которые находятся непосредственно в баке на пару с насосом. Так, топливный фильтр, который относится к грубой очистке, являет собою сеточку и в то же время отражатель. Таким образом именно посредством данного устройства убираются все крупные примеси из топлива. Устройство самого фильтрующего элемента находится в стакане, который посредством небольшого кольца и пары болтов прикрепляется к нему.

Закрытие зазора между корпусом и стаканом происходит посредством паронитовой прокладки. На дне стакана находится особый успокоитель. Таким образом фильтр способен производить очистку еще до самого попадания в топливную часть системы топлива. Кроме того, используется в топливном фильтре и особый клапан, который предназначается для редукции впрыска и способен регулировать рабочее давление во всей топливной системе. Все это устанавливается как дополнение к системе непосредственного впрыска топлива. Все лишнее топливо может спокойно и без преград отводиться и возвращаться непосредственно в топливный бак. Дизельная система функционально использует фильтра таким же образом, хотя и напрочь имеет всегда иную конструкцию.

Если процедура замены топливного фильтра будет произведена самостоятельно, то для начала следует определить местоположение этого фильтра. В большинстве конструкций он располагается под дном машины, в моторном отсеке или непосредственно в топливном баке.

Устройство топливного фильтра можно без особого труда заменить самостоятельно. Тем не менее, если автомобилист сомневается в своих способностях, то следует обратиться к профессионалам или попросить элементарной консультации у специалистов. Тем не менее, множество производителей и специалистов утверждают, что замена топливного фильтра должна проводиться не реже, чем каждые 25 000 км пробега. Тем не менее, это лишь условные цифры, так как все будет зависеть и от используемого топлива, и от режима, в котором эксплуатируется транспортное средство.

2. Показатели засоренности фильтра грубой очистки топлива.

Существует несколько основных признаков, по которым можно определить, что топливный фильтр засорен:

— мощность двигатель резко падает;

— достаточно часто двигатель глохнет;

— двигатель сильно дерет при езде в гору;

— при непосредственной езде автомобиль дергает;

Некоторые экономные автомобилисты достаточно часто хитрят, промывая фильтр водой, вследствие чего назад возвращают его на место. Тем не менее, следует знать, что это никак не сможет облегчить процесс, так как грязь намертво въедается и впитывается в волокна сетки, вследствие чего простой водой вымыть ее нереально. Но кроме того, есть еще и негативное воздействие, так как фильтр будет терять свою пропускную способность, что только самым плохим образом будет сказываться на работе транспортного средства. Именно поэтому такого рода элемент нуждается в уверенности, надежности и качестве при эксплуатации. Следовательно, не стоит на нем экономить, а лучше приобрести подлинные запчасти у оригинальных производителей.

Важно заметить, что замену фильтра рекомендуется производить только на открытом воздухе, так как все испарения от топлива могут нанести не только вред здоровью автомобилиста, но и привести к возгоранию. Кроме того, никоим образом не следует использовать огонь или курить вблизи автомобиля. Во избежание попадания искры следует отключить аккумулятор.

3. Замена фильтра грубой очистки топлива.

Ввиду того, что все фильтры имеют различные конструкции, не будет одного единого объединяющего алгоритма проведения работ по замене устройства. Ради примера следует выбрать самый распространенный топливный фильтр, который устанавливается на большинство инжекторов.

Для начала, еще перед заменой, следует снизить давление в системе. Для того, чтобы это сделать, нужно убрать предохранитель топливного насоса, который располагается возле ручки коробки переменных передач. Данная процедура отключит насос, после чего можно включить двигатель. После 2 минут работы он заглохнет, что станет признаком того, что давление в топливной системе упало. Теперь следует перейти к правому колесу, возле которого и будет располагаться сам фильтр (в близь топливного бака). Посредством нажатия на фиксаторы нужно отстегнуть насос и вынуть старый фильтр.

Важно быть внимательным при установке нового фильтра, так как его стрелка должна идти в направлении ходи топлива. Топливный предохранитель следует вернуть на свое законное место. Из-за того, что возник определенный дисбаланс давления в топливной системе, с первого раза будет достаточно сложно завести автомобиль, следовательно, нужно будет подождать определенный промежуток времени для стабилизации давления. Важно заметить, что множество карбюраторных старых автомобилей не имели встроенного фильтра, вследствие чего автомобилист должен был самостоятельно его установить.

Стандартным случаем считается, когда делается это в разрез магистрали всасывания уже возле самого бензонасоса. Стоит принять во внимание и то, что некоторые современные автомобили и вовсе не имеют фильтра. Это встречается так же часто, как и отсутствие у автомобиля насоса. Тем не менее, это было сделано специально. Следовательно, нет особой нужды для добавления данного устройства в систему, так как сетка изнашивается приблизительно в одно и то же время, что и насос.

Иной вариант нуждается в тотальной замене, что является достаточно дорогим и сложным удовольствием, так как зачастую устройство насоса находится в самом неблагоприятном и недоступном месте. Так, устройство фильтра может быть самым разнообразным: выносным; картриджем, который располагается непосредственно в бензонасосе. Все легкосъемные наконечники – это соединительные элементы топливной магистрали. Для их тотального снятия следует использовать круглогубцы.

Читать еще:  Установка руля с подогревом в Ладе Весте

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Назначение и принцип работы топливного фильтра

Топливный фильтр – один из важных элементов системы подачи топлива. Для того чтобы обеспечивать надежность и эффективность работы системы, сохранить высокую производительность, минимальный расход топлива и стабильный уровень эмиссии ОГ, топливные фильтры должны не только соответствовать типу двигателя, но и быть достаточно большими по емкости, чтобы собирать максимальное количество твердых частиц.

Стандартный тип фильтрации топлива – двухступенчатая очистка. Изначально топливо проходит фильтр грубой очистки – его задача заключается в удержании крупных механических примесей. После предварительной очистки бензин/дизель поступает в фильтр тонкой очистки, где происходит финишное очищение.

Учитывая высокие требования к чистоте топлива дизелей, схема фильтрации различается для бензинового и дизельного двигателя. В частности для бензиновых двигателей оптимальный показатель – фильтрация частиц размером не более 10 мкм, тогда как система питания дизеля требует устранения даже очень мелких загрязнений, а также воды и парафинов, которые очень быстро забивают фильтр, ухудшая его пропускную способность.

Фильтры для топлива в жидкой фазе

Газ проходит предварительную очистку с помощью сетчатого наконечника, который предусмотрен на заборной трубке мультиклапана. Далее топливо очищается либо в электромагнитном клапане, либо в редукторе (если его конструкция предусматривает установку фильтра). В каждом случае фильтр ГБО выполняет одинаковую функцию, но условия их работы различны.

Работа газового клапана происходит при условиях, которые практически не отличаются от атмосферных. Редуктор эксплуатируется при тех же температурах, что и двигатель, так как он соединен с его системой охлаждения. Это обуславливает необходимость использования материалов фильтра, способных выдерживать повышенную температуру.

Важно: При использовании неоригинальных фильтров следует соблюдать предельную осторожность, так как они не всегда соответствуют предъявляемым требованиям к эксплуатации ГБО определенного типа. В случае их несоответствия оборудованию может быть нанесет значительный ущерб: поломка редуктора с последующим выходом из строя форсунок.

Конструкция фильтра состоит из каркаса, выполненного из металла или пластика, и фильтрующего элемента, материалом которого служит картон. Эти детали надежно и герметично склеиваются друг с другом. Однако место соединения разных материалов при эксплуатации в условиях температурных перепадов ограничивает ресурс устройства. Фильтры газового клапана работают при постоянных условиях, при которых скачки температур отсутствуют, поэтому они намного долговечное первых.

В более совершенных конструкциях фильтров жидкой фазы клеевое соединение отсутствует. Для соединения деталей предусмотрены специальные замки.

В конструкции газового клапана предусмотрен магнит, благодаря которому улавливаются мелкие металлические включения.

ТРЕБОВАНИЯ К ЧИСТОТЕ ТОПЛИВА

Наличие фильтров очистки топлива и способность их очищать топливо зависит от используемой на авто топливной системы.

Менее подвержены вредному воздействию загрязнения в топливе бензиновые карбюраторные топливные системы. Смесеобразование топлива у такой системы производится в карбюраторе. В нем хоть и имеются небольшие по размерам пропускные отверстия в жиклерах, но они не настолько мелкие, чтобы могли забиться мелкими загрязняющими частицами. Поэтому для такой системы достаточно иметь сетку в качестве фильтра грубой очистки и элемент тонкой очистки из гофрированной бумаги, который устанавливается перед карбюратором.

Более востребованы к загрязнению в топливе инжекторные автомобили. В таких топливных системах используются форсунки для впрыскивания топлива во впускной патрубок. В конструкцию этих форсунок входят плунжерные пары с высокой точностью обработки поверхности. Если на эти поверхности попадут частицы загрязнения, они их повредят, и форсунка выйдет из строя. К тому же, отверстия в форсунке, через которые подается топливо – мелкие и легко засоряются.

Самые востребованные к чистоте топлива — дизельные моторы и бензиновые инжекторные, в которых применяется непосредственный впрыск бензина в цилиндры. В этих системах топливо подается напрямую в цилиндры форсунками. Но подается оно под давлением, которое обеспечивает топливный насос высокого давления, и используются плунжерные пары.

КОНСТРУКЦИИ ФИЛЬТРА ТОНКОЙ ОЧИСТКИ

Конструкций топливных фильтров несколько, но они похожи. Зависят они от применяемой системы питания. Так, на бензиновых карбюраторных авто фильтр тонкой очистки состоит из прозрачного пластикового корпуса, в который помещен фильтрующий элемент – гофрированная бумага, сложенная определенным образом. Сверху к корпусу герметичного присоединена крышка с двумя штуцерами. К одному подсоединяется патрубок, идущий от бака, ко второму – патрубок, который ведет на карбюратор. Чтобы не попутать штуцера при установке, на крышке нанесена метка, указывающая направление движения топлива. Этот фильтр способен улавливать частицы грязи величиной 15-20 мкм, что достаточно для такой системы.

Располагается этот ФТО в подкапотном пространстве за двигателем, со стороны выхода топливного патрубка.

У инжекторных авто, поскольку топливо по патрубкам движется под давлением, созданным топливным насосом, расположенным в баке, элемент тонкой очистки имеет металлический корпус, с торцов у него выходят штуцера для подсоединения его к трубопроводам топливной системы. Внутри располагается фильтрующий элемент, тоже из гофрированной бумаги. Но этот фильтрующий элемент способен улавливать частицы размером 5-10 мкм.

Располагается этот фильтр недалеко от бака. Возможна установка сразу на выходе топливопровода из бака, и доступ нему производится из салона авто. Возможна и установка фильтра чуть дальше, на днище авто. Доступ к такому ФТО производится снизу авто.

У дизелей фильтр тонкой очистки может иметь две конструкции – разборную и неразборную.

Разборный дизельный ФТО с фильтром-отстойником

Разборной фильтр включает в себя металлический или алюминиевый корпус, сверху на который прикручена крышка с штуцерами. Внутри корпуса размещен сменный фильтрующий элемент.

Неразборной тоже состоит из корпуса и крышки, но соединение между ними – неразъемное.

Неразборный фильтр

Устанавливаются эти элементы у дизельных двигателей в подкапотном пространстве, недалеко от топливного насоса высокого давления.

ПЕРИОДИЧНОСТЬ ЗАМЕНЫ

Замена топливного элемента тонкой очистки выполняется через 30 тыс. км. Однако на периодичность замены влияет и само топливо. Если в нем большое количество сторонних примесей, то замена производится чаще.

Проверка степени загрязнения фильтра для определения, требуется ли замена его, выполняется на авто с разными системами по-разному. Если у карбюраторного авто этот фильтр прозрачный и можно визуально оценить его состояние, то у инжекторного так степень загрязнения не оценишь. На СТО фильтр проверяют путем замера давления, которое создает насос. Если давление ниже нормы, ФТО заменяется.

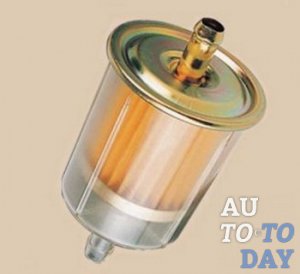

Прозрачный корпус позволяет оценить загрязнённость фильтра

У дизелей и вовсе степень не проверишь. Остается только смотреть на пробег авто и на поведение самого авто. Если при движении имеются рывки, сначала на высоких оборотах, а после уже и на низких зачастую указывают на загрязнение фильтра тонкой очистки.

Фильтры тонкой очистки, кроме дизельного разборного, никаким промывкам не подвергаются, данные элементы относятся к расходным материалам и при сильном засорении они попросту заменяются. У разборного же ФТО производится замена фильтрующего элемента.

ЗАМЕНА ФТО НА КАРБЮРАТОРНОМ АВТО

Далее рассмотрим, как производится замена фильтра тонкой очистки на авто с разными системами питания.

Карбюраторная система автомобиля ВАЗ-2108. Произвести замену не так уж и сложно, поскольку давления в системе нет. Под рукой достаточно иметь только отвертку и новый фильтр.

Для замены под капотом найдите старый ФТО, отверткой раскрутите хомуты его крепления, отсоедините трубопроводы от него. Далее узнаем по метке, как должен двигаться бензин, подсоединяем трубопроводы к новому фильтру и затягиваем хомутами. После заводим мотор и проверяем, не подтекает ли топливо в местах соединения.

Читать еще:  Как определить неисправный гидрокомпенсатор

Ещё кое-что полезное для Вас:

Видео: Замена фильтров, советы в процессе

ЗАМЕНА НА ИНЖЕКТОРНОМ АВТО

Замена фильтрующего элемента инжекторного авто производится сложнее. Разберем эту операцию на автомобиле ВАЗ-2110.

Из инструментов понадобятся ключи на 17, 19 и 10, новый элемент и уплотнительные кольца трубопроводов, подходящих к фильтру.

Автомобиль загоняется на яму. В топливной системе постоянно сохраняется давление, которое нужно сбросить. Для этого у авто отключается АКБ. В блоке предохранителей находим предохранитель, отвечающий за работу топливного насоса, и извлекаем его. После АКБ подсоединяется и двигатель запускается. Поскольку насос не будет работать, двигатель расходует топливо, понизив тем самым давление.

Затем ключами на 17 и 19 откручиваем штуцера топливопроводов, подсоединенных к фильтру, при этом под места соединения подставляется емкость, поскольку будет вытекать бензин.

Затем откручивается хомут крепления фильтра, использованный извлекается, а на его место устанавливается новый. Перед прикручиванием штуцеров на них меняются уплотнительные кольца. После замены проверяются соединения на наличие подтеков.

ЗАМЕНА ФИЛЬТРА НА ДИЗЕЛЕ

Замену ФТО на дизеле рассмотрим на примере Volkswagen T-5. У этого авто установлен неразборной фильтр. Размещен он в подкапотном пространстве и к нему подходит 4 трубопровода.

Для замены отсоединяем трубопроводы, послабляем крепление фильтра, извлекаем его и устанавливаем новый. Перед этим важно запомнить, к каким выходам подходили трубопроводы. После установки, фильтр закрепляется и к нему подсоединяются трубки.

Топливные фильтры: типы, особенности и сроки замены

Евро-5, говорите? Возможно, качество российского топлива в последние годы и улучшилось, но топливные фильтры автомобилей дилеры по-прежнему рекомендуют менять чаще, чем в Европе. Ведь попадание в дорогую топливную аппаратуру современного двигателя воды, примесей или грязи может стать для неё фатальным. Поговорим о топливных фильтрах — главных защитниках топливной системы машины.

Средний годовой пробег автомобиля в России составляет 17 500 км. При расходе 10 л/100 км за 12 месяцев через топливную систему машины проходит 1750 литров бензина или дизтоплива. А ведь у многих пробеги значительно больше! И всё потребляемое мотором топливо должно быть тщательно отфильтровано — для этого в автомобиле обычно установлен не один, а несколько топливных фильтров.

Типы топливных фильтров

Самую грязную (в прямом смысле) работу выполняет находящийся в баке фильтр грубой очистки топлива, он же фильтр-сетка или фильтр бензонасоса. Обычно он установлен на самом насосе, не давая ему закачать крупные частицы грязи и ржавчины в топливную магистраль. Чем сильнее забивается сетка, тем сложнее бензонасосу прокачивать топливо — очень часто он сгорает из-за грязного фильтра грубой очистки. Поэтому обновлять фильтр-сетку нужно регулярно, а при установке нового насоса эта процедура и вовсе обязательна для сохранения заводской гарантии.

Основную очистку бензина от грязи выполняет топливный фильтр тонкой очистки, он же фильтр высокого давления. В классическом исполнении он представляет собой отдельный металлический бочонок с фильтровальным элементом внутри, установленный в топливной магистрали: либо под днищем автомобиля, либо в подкапотном пространстве. Бензиновый фильтр тонкой очистки задерживает частицы размером от 10 микрон.

На современных автомобилях фильтр тонкой очистки всё чаще устанавливают непосредственно в бензобаке, интегрируя его в топливный модуль — такой фильтр, как и бензонасос, называют погружным. Модульная конструкция удобна для автопроизводителей: не нужно делать разрыв в топливной магистрали и герметичные соединения трубок с отдельно стоящим фильтром — все элементы находятся внутри бака. Но замена такого фильтра трудоёмка и сложна, требует полной разборки топливного модуля, а иногда и снятия бензобака.

Дизельные топливные фильтры отличаются от бензиновых конструктивно, поскольку требования дизелей к фильтрации топлива строже. Давление, создаваемое ТНВД и форсунками дизеля, заметно выше, что требует меньших зазоров в элементах топливной системы. А значит, и минимальный размер частиц, задерживаемых фильтром, должен быть меньше. Кроме того, в дизельных фильтрах реализовано отделение от топлива воды — она собирается в резервуаре-отстойнике в нижней части фильтра, оснащенном датчиком. Периодически собранную воду нужно сливать вручную, отворачивая штуцер, поэтому дизельные фильтры не делают погружными — они всегда установлены отдельно, в легкодоступном месте. Также дизельные фильтры обычно оснащены насосом ручной подкачки топлива, а иногда и подогревом

Наконец, карбюраторные фильтры низкого давления часто используют в качестве дополнительных топливных фильтров — как на дизельных, так и на бензиновых машинах. Они стоят дёшево и быстро меняются, а благодаря прозрачному пластиковому корпусу позволяют легко контролировать состояние топлива, наличие в системе воздуха и загрязнение фильтровального элемента. Иногда карбюраторные фильтры используют и в другой роли — например, как маслоуловители впускного тракта.

Где находится топливный фильтр

Расположение топливного фильтра можно увидеть на схемах топливной системы автомобиля (например, в нашем подборщике запчастей) или вычислить на месте, исследуя топливную магистраль. Дизельный фильтр в легковой машине всегда стоит под капотом; там же можно встретить и бензиновый фильтр тонкой очистки, хотя чаще он установлен под днищем. Если вы проверили топливопровод от форсунок до бензобака и не нашли топливный фильтр, значит он погружного типа и находится непосредственно в баке.

Как часто менять топливный фильтр

Срок службы топливного фильтра зависит от его типа. Дизельные фильтры меняют часто — иногда с каждой сменой масла (то есть каждые 10 000 км) или через одну. Рекомендуемая периодичность замены бензинового фильтра: 30 000–40 000 км. Погружные фильтры автопроизводители предписывают менять реже, чем установленные вне бака, но связано это лишь со сложностью операции — грязеёмкость погружных фильтров не больше, чем у выносных.

Признаки забитого топливного фильтра

Грязный топливный фильтр существенно ухудшает работу двигателя. Сперва проявляется недостаток тяги в пиковых режимах — на высокой скорости, при резких ускорениях, под интенсивной нагрузкой. Если оперативно не заменить фильтр, то дефицит мощности проявится и при повседневной езде. Также забитый топливный фильтр затрудняет запуск двигателя и снижает ресурс топливного насоса, нагрузка на который возрастает многократно. Из-за отсутствия тяги и неправильной работы мотора возрастает и расход топлива.

Замена топливного фильтра

Резьбовые соединения — одна из причин более частой регламентной замены выносных топливных фильтров. Если фильтр, расположенный под машиной, не менять несколько лет, открутить его будет сложно — резьба штуцеров намертво закисает, а наружные крепления ржавеют. Лучше менять фильтр чаще, чтобы его демонтаж не вызывал проблем.

Менять топливный фильтр любого типа рекомендуется с минимальным остатком топлива в баке — так его утечки будут меньше. Крышку горловины бака перед заменой фильтра лучше снять, чтобы сбросить остаточное давление. При смене отдельно стоящего (выносного) фильтра имеет смысл сбросить давление и в самой топливной магистрали — для этого нужно вытащить предохранитель бензонасоса и завести двигатель, выработав оставшийся в фильтре и топливопроводе бензин. На некоторых фильтрах есть стрелки, указывающие направление движения топлива (к двигателю) — следите, чтобы фильтр был установлен нужной стороной.

Замена погружных фильтров (тонкой и грубой очистки) обычно выполняется через ревизионный лючок в кузове машины, но может потребовать и демонтажа бензобака. Разборку и сборку топливного модуля лучше производить в соответствии с заводской инструкцией — любое забытое или неправильно установленное резиновое уплотнение (коих в модуле множество) приведёт к проблемам с запуском двигателя. При этом все уплотнительные резинки должны быть заменены на новые — закажите их заранее.

Пример замены погружных фильтров со снятием бака на Toyota Rav4:
